同或門

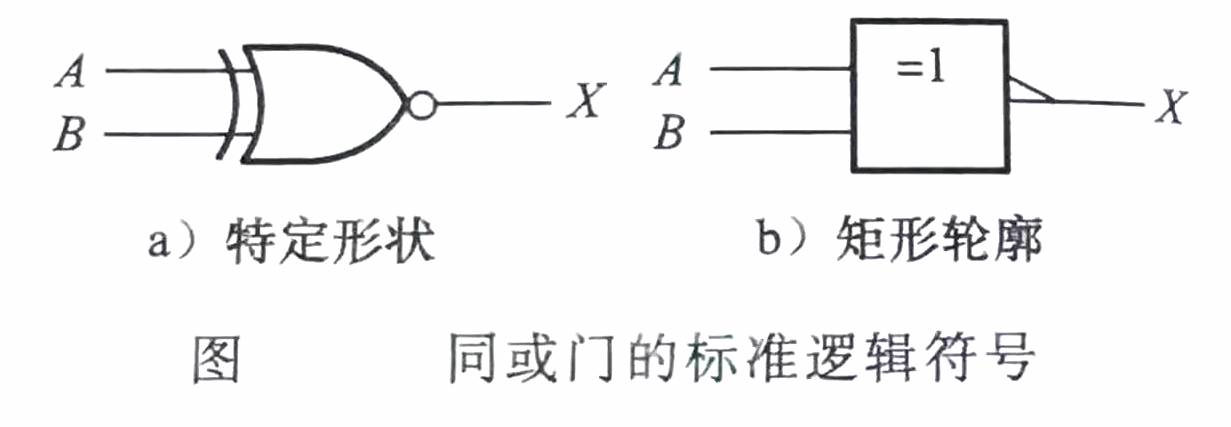

圖中給出了同或門(XNOR)的標準邏輯符號。
與異或門一樣，也只有兩個輸入端，同或門輸出端的小圓圈說明輸出結果跟異或門輸出相反，當輸入的兩個電平為相反電平時，同或門輸出低電平。A, B是輸入變量，x是輸出變量，同或運算可以描述如下:
對于同或門而言，當輸入A為低電平，輸入B為高電平，或者輸入A為高電平，輸入B為低電平時，輸出為低電平；當輸入A和B同為低電平或者同為高電平時，輸出為高電平。

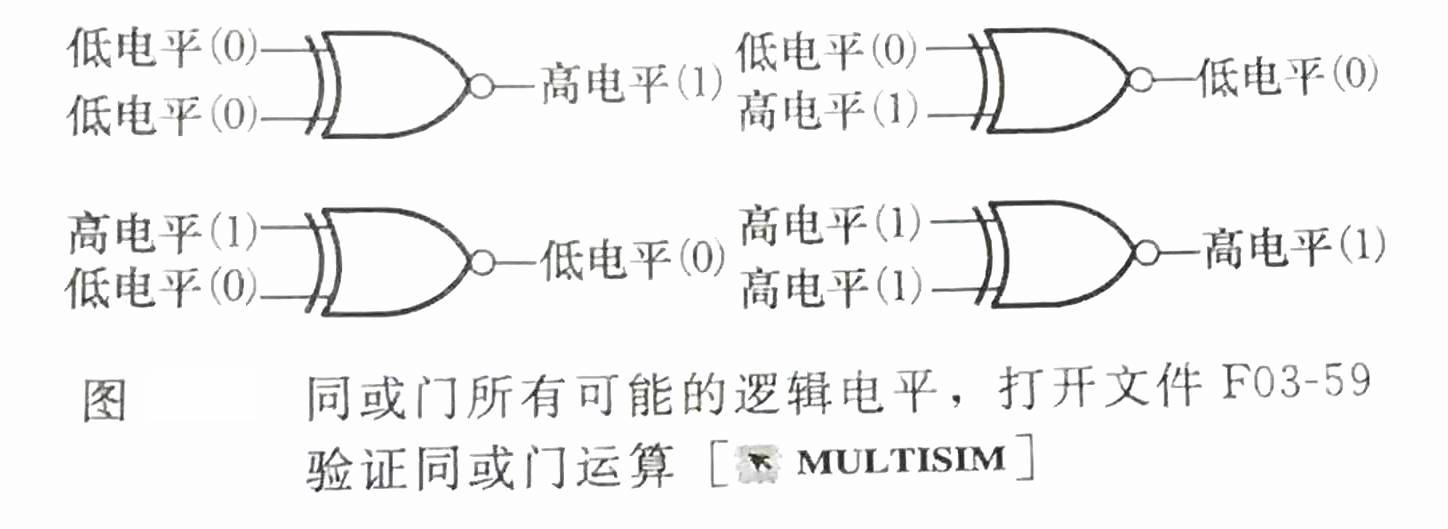

圖中給出了同或門四個可能輸入組合及其對應的輸出結果。表中總結了同或門的運算。注意同或門的輸入電平相同時，輸出才為高電平。
A B | X |
0 0 | 1 |
0 1 | 0 |
1 0 | 0 |
1 1 | 1 |
異或門的布爾表達式為：X=A+B
同或門的邏輯表達式為: X=(A+B)’
異或和同或的邏輯表達式也可以用與，或及反相運算表示:
對于異或門有：X=AB’+A’B
對于同或門有：X=(AB)’+AB

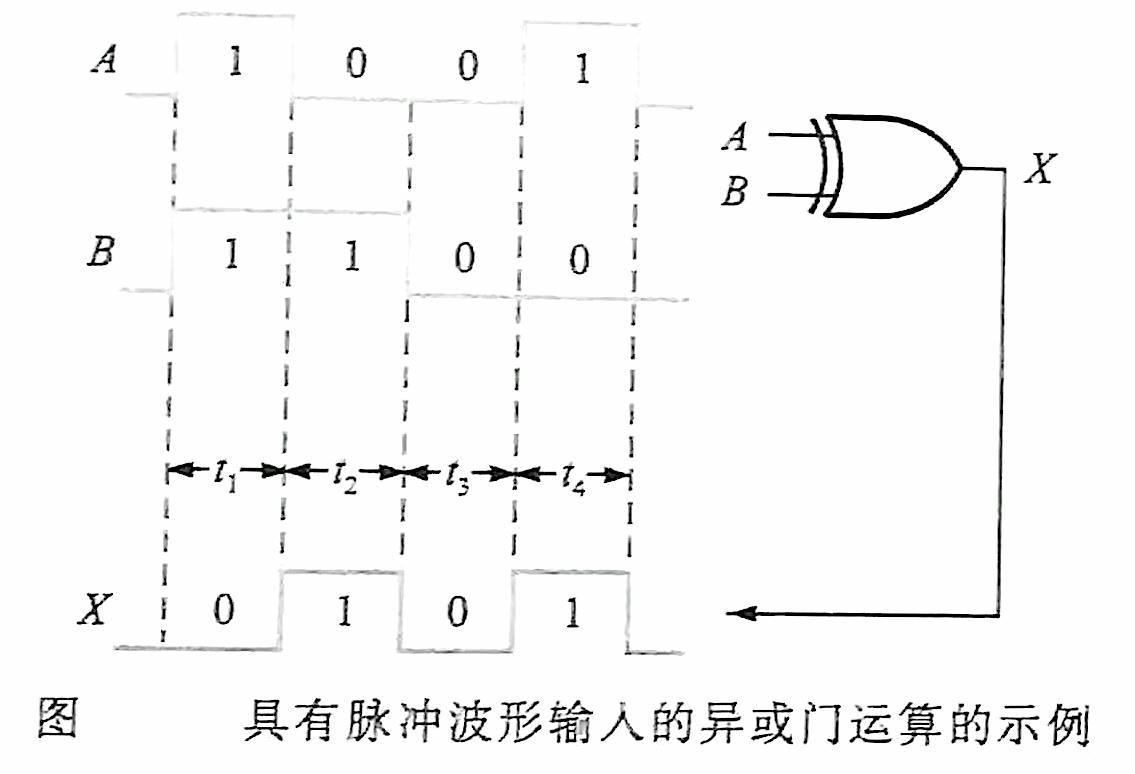

正如對其他門所做的一樣，觀察具有脈沖波形輸入的異或門和同或門運算，跟以前一樣，我們?cè)诿}沖波形輸入的每個不同的時間間隔上應用真值表，圖中給出了異或門的情況，可以看到在時間段t2和t4上，輸入A與B是不同的電平，因此，在這個時間間隔上，輸出為高電平。在t1和t3上，輸入A和B為相同的電平，故輸出為低電平。
異或門還可以做2位模2加法器?；貞浿八鶎W(xué)的進制基本運算規則如下: 0+0=0，0+1=1，1+0=1和1+1=10。仔細觀察異或門的真值表，可以發現異或門的輸出是兩個輸入位的二進制和，如果輸入都為1,則輸出為0,舍棄進位1。后面將會學習異或門是如何組合起來形成復雜的加法電路。
