伺服驅動器電路組成及功能
2024-10-17
廣州科譽
732
伺服驅動器是一種驅動伺服電機的器件，被廣泛應用于數控機床、CNC加工中心、紡織機械設備、造紙?jiān)O(shè)備、醫療設備等等當中，伺服驅動器出現故障時，我們?nèi)绻獙p壞的伺服驅動器進行維修，就要求伺服驅動器維修人員了解伺服驅動器電路組成及功能、維修方法和手段等知識點，才能對發生故障的伺服驅動器進行維修，下面廣州科譽教育科技有限公司的工程師就伺服驅動器電路組成及功能進行簡要的講解，供從事伺服驅動器維修的朋友們參考。

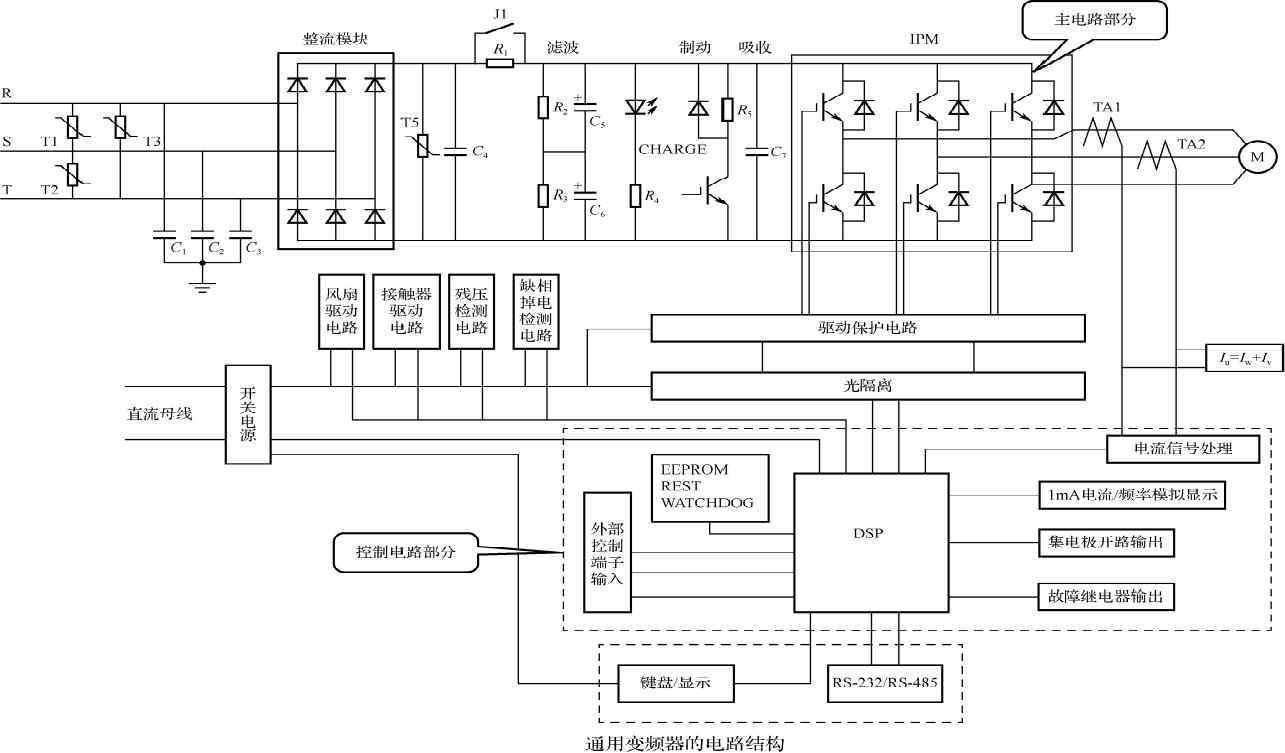

伺服驅動器的電路一般由開關電源電路、保護電路、微處理器控制電路、電流采樣電路、電流前置處理電路、隔離驅動電路、功率模塊電路、門極驅動電路、輸入接口電路及通信電路、信號檢測電路幾大部分電路組成。
開關電源電路。廣州科譽認為開關電源電路的功能是將輸給伺服驅動器的220VAC交流電壓或380VAC交流電壓轉換成+5V、+12V、+15V、-15V +24V等不同等級的穩定的直流電源，供伺服驅動器其它電路使用。
輸入接口電路及通信電路。廣州科譽認為輸入接口電路及通信電路的功能是接收上位機PLC或觸摸屏或開關按鈕發送過來的各種指令，并把這些指令的電平轉換成微處理能夠識別的電信號，然后發送給微處理控制電路。
微處理器控制電路。廣州科譽認為微處理器控制電路的功能是接收輸入接口電路及通信電路發送過來的各種指令信號，并對所接收的指令信號進行分析，然后輸出相關指令傳送給下一級電路，同時也接受各種檢測電路反饋回來的信號，分析所接收的反饋信號做出報警或停機的保護舉措。
隔離驅動電路及門極驅動電路。廣州科譽認為隔離驅動電路及門極驅動電路的功能是接收微處理發送過來的PWM脈沖信號，對PWM脈沖信號進行電壓及電流放大，然后輸出足夠的激勵電壓和電流控制IPM功率模塊，使之工作在有規律的導通和截止?fàn)顟B(tài)。
IPM功率模塊。廣州科譽認為IPM功率模塊的功能是執行隔離驅動電路及門極驅動電路發送過來的激勵脈沖，有規律的工作在導通與截止?fàn)顟B(tài)，從而完成將直流電逆變成電壓及頻率均可無極調節的交流電，供給伺服電機使用。
電流采樣電路、電流前置處理電路。廣州科譽認為電流采樣電路及電流前置處理電路的功能是檢測伺服驅動器輸出的電流，并將檢測結果及時傳送給微處理控制電路。
保護電路。廣州科譽認為保護電路的功能是當伺服驅動器出現溫度過高、過電壓、欠電壓、過電流、輸出缺相、三相輸出電壓不平衡等情況時，及時將異常情況匯報給微處器電路，減少或避免異常情況導致的不安全事件。
上面是廣州科譽教育科技有限公司的工程師針對伺服驅動器電路組成及功能進行了一個簡要的講解，朋友們?nèi)绻肱c廣州科譽的工程師交流探討伺服驅動器、變頻器、工業電路板維修技術等方面的知識，可以添加廣州科譽的微信13610069385或關注廣州科譽電子微信公眾號，廣州科譽的工程師期待著能和朋友們暢談伺服驅動器、變頻器、工業電路板維修技術等方面的內容喔。
