GT900監護儀電路板維修經驗案例
2021-01-31
廣州科譽
3124
昨天正準備下班時，廣州市白云區某醫院設備科的一位朋友送來了一臺型號為GT900監護儀，說是有故障，比較急用！要廣州科譽電路板維修培訓中心的工程師給幫忙維修一下。既然朋友能把出故障的醫療設備拿到廣州科譽，這是對我們的信任，此時雖然已到下班時間，我們從維修服務的角度出發理應立即幫客戶維修，何況還是朋友關系呢？我立即投入到對GT900監護儀搶修工作中。

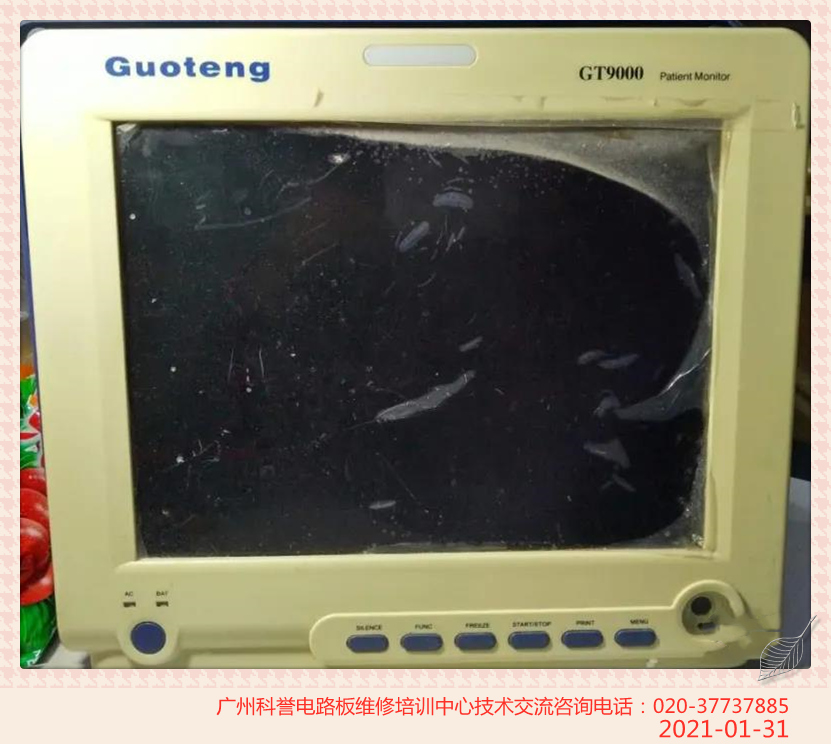

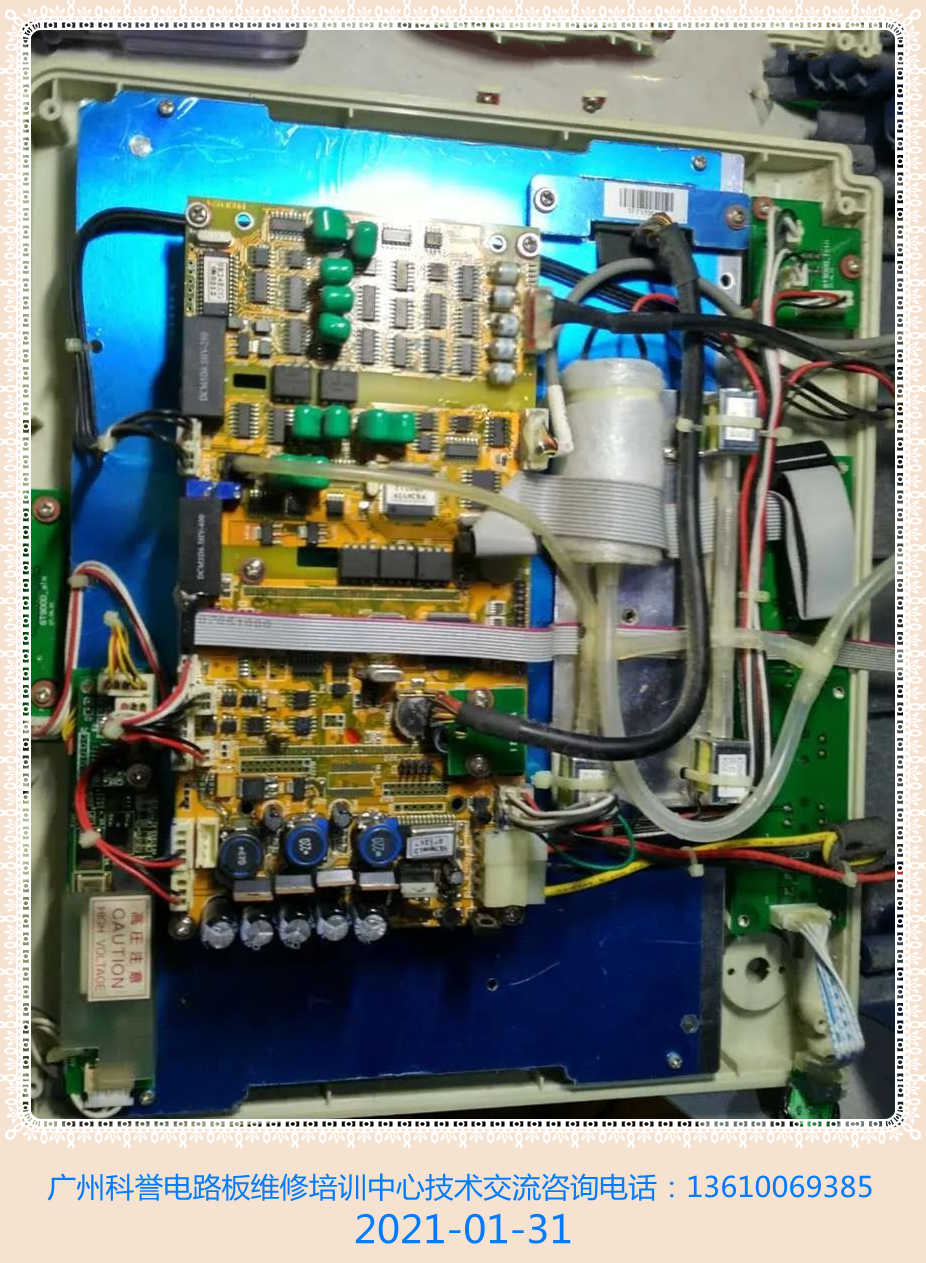

給GT900監護儀加上電，啟動電源開關檢查，但是該GT900監護儀的顯示屏依然黑屏，無法啟動！這種情況說明GT900監護儀中的電源供應電路可能存在問題，隨既扭下緊固GT900監護儀的各枚螺釘、做好標記后在元件盒放置好，打開GT900監護儀外殼，瞧，GT900監護儀內部的結構就是圖中的情景。
打開外殼以后就看到里面的板子了！不愧是檢測生命的儀器。板子上全是一些傳感器芯片或是數據處理芯片等等！好了，看完這些廢話不多說，下面就開始與朋友們分享一下廣州科譽對GT900監護儀檢修過程，朋友們以后維修該類醫療設備時可以作為參考。根據GT900監護儀啟動后顯示屏黑屏，說明是無法啟動故障！這種情況十有八九是電源供應電路可能存在問題，因此需要對電路中電源供應電路展開檢查。
廣州科譽先對GT900監護儀中電源供應電路板部分的整流、濾波電路進行檢測，發現電源保險絲是好的，用萬用表的直流電壓檔檢測整流橋正負極的輸出電壓，發現也有324V電壓，斷開電源又測了一下324V電壓，此時電壓慢慢下降至0V。說明整流濾波電路是正常的。引發故障的原因應該是后級電路的問題引起的，隨后把電源電路板板拆下來，用萬用表對開關電源電路中的相關電路來逐一展開排查，經檢查發現有一個整流二極管擊穿，整流二極管擊穿后導致了短路使電路進入了保護，找一個同型號同規格的整流二級管子換上去后，再次加電進行測試，此線路電有5V直流電壓輸出了！

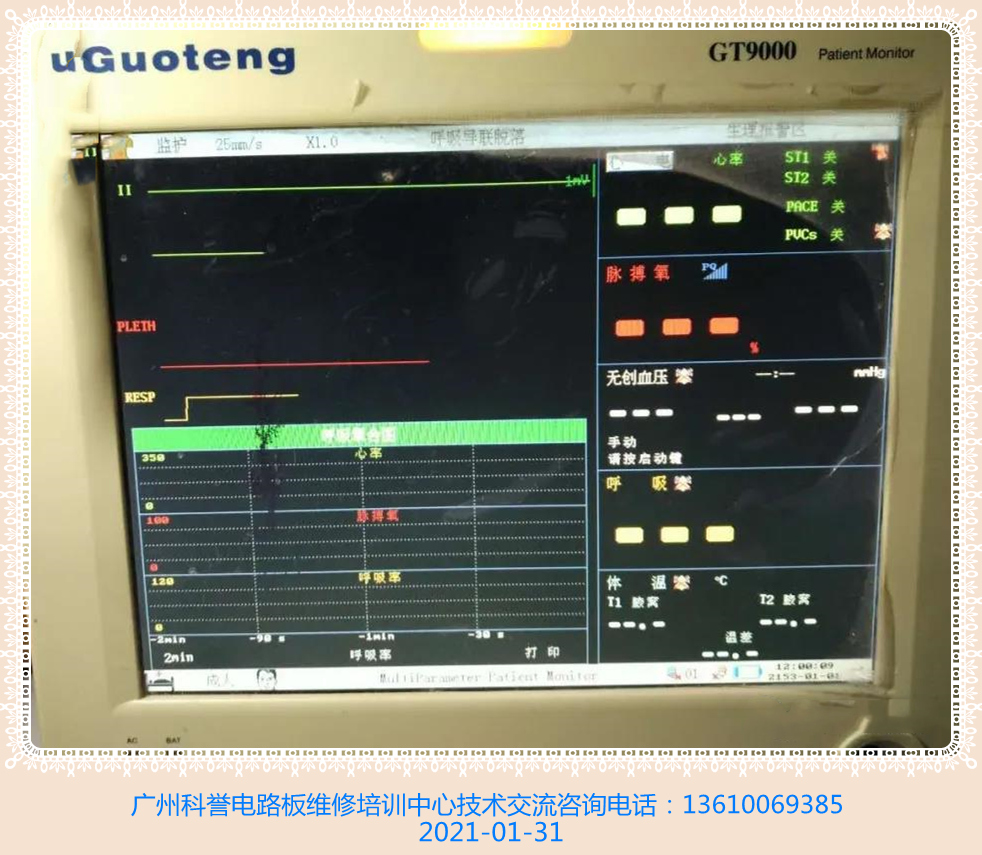

但是還有一路24V的線路無電壓輸出！隨對24V電源這一支路進行檢查，經檢查二極管后面24V有輸出，后面在一直查著下去，查到一個電感時，發現電感前面有24V電，電感后面就沒有電壓了，哈哈，看到這里，大家都知道是啥問題了吧！電感內部燒斷了，所以果斷更換掉這只內部燒斷的電感，檢查焊接情況沒虛焊、沒短路后，再次加電測試，有了24V直流電壓輸出，經檢查電源板電壓均正常，經過上面的檢修排故，一例GT900監護儀啟動后顯示屏黑屏故障被排除！正常的顯示畫面如下圖！
如果您想與廣州科譽電路板維修培訓的培訓師進行技術交流，或者您想學習電梯電路板、工業電路板、變頻器維修技術，請您加廣州科譽的微信13610069385，就可以和科譽的培訓師進行技術交流啦。更多關于工業設備維修技術的推文請您繼續關注廣州科譽電子微信公眾號，即可接收到廣州科譽推送的技術文章了，廣州科譽2021年工業電路板變頻器維修技術培訓開班計劃請看下表。
廣州科譽對GT900監護儀啟動后顯示屏黑屏故障維修經驗小結：當出現開機后黑屏故障時，首先應抓住黑屏這一現象，分析導致黑屏故障的相關功能電路，一般來說導致黑屏故障的原因電源供應電路、高壓燈管點亮電路、液晶顯示電路這幾方面，在這幾方面的電路中，尤其以電源供應電路、高壓燈管點亮電路最容易出故障，因此我們可以奔著先易后難、先查找最易出故障的電路入手，對鎖定的電路進行沒有加電方面的檢查、加電后的檢查等，找到不正常的電路然后再對故障電路中的元件進行檢查，直至找出損壞的電子元件，在采用同型號同規格的電子元件進行更換，就能將故障電路板維修好了。
