閱讀電路板電路原理圖的方法
2023-09-28
廣州科譽教育
1337
很多朋友在拿到一份電路板電路原理圖時，不知道該怎樣閱讀，今天廣州科譽電路板維修培訓中心的司工與朋友們講講閱讀電路板電路原理圖的方法，希望對朋友們能有所幫助。
一、什么是電路板電路原理圖
電路板電路原理圖是將電路板中各電子元件利用規定的圖形符號，并用連線把各個電子元件的圖形符號的引腳按照一定的規則進行連接，利用圖形化連接關系來說明電路板中各單元電路之間電源供電、信號流通等，人們通過閱讀電路板原理圖就能了解電路板中各電路之間的控制關系、各電路的供電回路、信號傳輸?shù)膩?lái)龍去脈等工作原理，起這樣作用的圖稱為電路板電路原理圖。
它由以下三個基本部分組成：符號、連線和注釋。符號代表不同種類的電子元件，例如晶體管三極管、二極管、電阻、電容器、集成電路等。連線則表示元件之間的連接方式，包括直線、箭頭、連接符號等。注釋則用于標識元件的名稱、參數和功能等信息。
二、理解電路板電路原理圖各電子元件符號及其功能

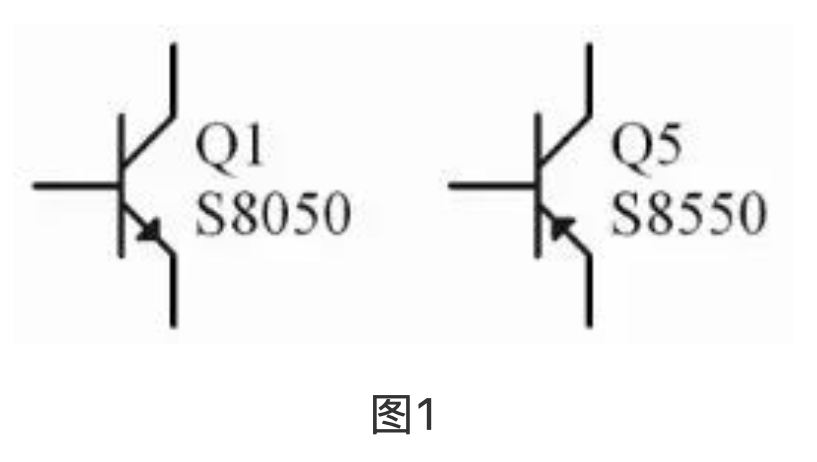

在閱讀電路板電路原理圖時，原理圖中都是采用一個個電子元件符號為要素，廣州科譽電路板維修培訓中心的司工認為我們必須要理解各種電子元件的符號、功能、控制特點。例如，晶體管符號中有三個引腳，分別代表基極、發射極和集電極，而三極管的主要功能是信號電壓及信號電流的放大、電子開關等；而二極管符號只有兩個引腳、分別代表陽極和陰極；電解電容有正負極性之分而無極性電容無正負極之分；集成電路要知道哪些引腳是供電引腳、那些事控制引腳、哪些是信號輸入引腳、哪些是輸出引腳等。
了解各種元件的功能和控制特點可以幫助我們更好地理解整個電路的工作原理。
三、掌握電路板電路原理圖中的連線規則
在閱讀電路板電路原理圖時，廣州科譽電路板維修培訓中心的司工認為，我們還需要掌握一些基本的連線規則。例如，在連接兩個元件時應該使用直線或箭頭表示方向；對于有交叉的十字連線要看有沒點圓點，有圓點表示兩條線有連接關系，無圓點表示無連接關系。熟練掌握這些規則可以讓我們更加清晰地理解整個電路原理圖中各電子元件的連接關系及信號走向。
四、學會分析電路圖中的信號流動路徑
在閱讀復雜的電路板電路原理圖時，我們需要學會分析信號流通的路徑。通過追蹤信號從一個元件到另一個元件的信號傳輸路徑，我們就能夠了解信號的來龍去脈，可以更好地理解單元電路及整體電路的工作原理。
閱讀電路板電路原理圖時，廣州科譽電路板維修培訓中心的司工認為，可以按以下要點進行閱讀：我們要先分析電路原理圖中的供電回路，觀察供電是交流電壓還是直流電壓、供電電壓的等級等。然后分析信號從那個接線插進入、經過了那些電子元件、每經過一個電子元件產生了怎樣的變化、最后信號從那輸出、信號輸出后最終加到了怎樣的負載等。
五、注意電路板電路原理圖中的標注和注釋信息
在閱讀復雜或高級別的電路板電路原理圖時，需要注意其中標注和注釋信息。這些信息可能包括電子元件的型號、頻率范圍、功率輸出等重要參數。嚴格遵循這些標注和注釋信息可以幫助我們查找電子元件及電路的參數一些詳細參數。
六、實踐操作，提高閱讀電路板電路原理圖能力
在學習以上內容后，我們可以多讀一些電路板電路原理圖，通過實踐操作來提高自己對于閱讀電路板原理圖所需的知識點，并加深對于已經知識的內容深度、認識程度，不斷提升閱讀電路板原理圖的技能水平。如果您對閱讀電路板電路原理圖還是存在疑惑，您可以添加廣州科譽的技術支持微信13610069385，與科譽進行交流，解決您存在的疑惑！
