什么是鋸齒波

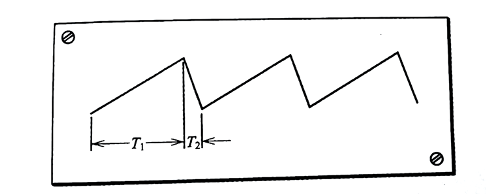

鋸齒波如圖所示，正如其名稱所述的那樣，具有鋼齒的形狀。
設脈沖的上升時間為T1，下降時間為T2，則鋸齒波的特征是T1>> T2。若T1= T2，則稱作三角波(參見圖)。
這種波形用在什么地方呢?具有復雜的性質或是與眾不同特殊性質的東西，乍一看來較難對付。但是，如果能巧妙地利用它的特性，那是十分有價值的。鋸齒波就是一個很好的例子。
那為什么需要鋸齒波呢？

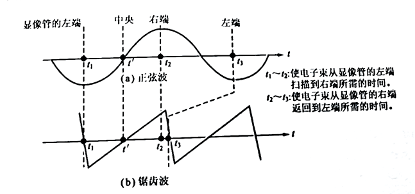

這兩個偏轉線圈中應該流通怎樣波形的電流才好呢?以水平偏轉線圈為例，為使電子束實現左 — 右 — 左的移動，以圖的正弦波和圖的鋸齒波來進行說明。
電子束帶的是負電，假設現在偏轉線圈中沒有流通電流，電子束在顯像管的中心打出一個光點。當偏轉線圈中流通正負電流時，因產生的磁場將使電子束偏移方向。
使用如圖所示的正弦波時，因?yàn)閺膖1到t2之間是非線性的，所以電子束的速度在中央部分(t’附近)比較快，而在t1和t2處移動比較慢。因此使圖像在顯像管的中央部分拉寬，在周圍變窄。另外，t2到t3之間的時向比t1到t2之間的時間短為好。這是因?yàn)?，就像讀橫排書時眼睛的動作一樣，換行是瞬時進行的，所以電子束返回t3的時間越短越好。
相對而言，使用圖所示的鋸齒波時，從t1到t2之間的變化是線性的，因此，電子束的移動速度是均一的。所以不會產生上面所述的那種圖像。而且，從t2到t3的時間設為t1到t2所花時間的10%左右，所以電子束從右向左的移動很快。
因?yàn)橛羞@樣的要求，所以鋸齒波具備了水平偏轉的必要條件。
