觸發器的原理
1. RS觸發器

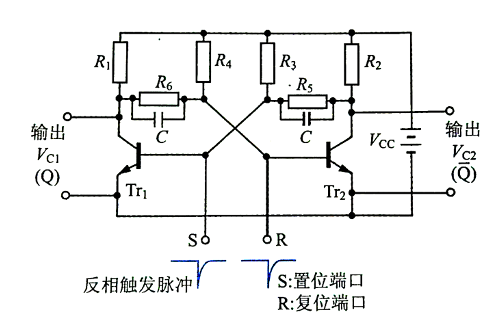

此電路原理是:當晶體管Tr1、Tr2中的一個為ON(導通狀態)時,另一個則為OFF(斷開狀態)。 當剛接通電源開關時,初始時哪一個晶體管導通的是隨機的。但兩個不會同時導通(ON)或斷開(OFF)。

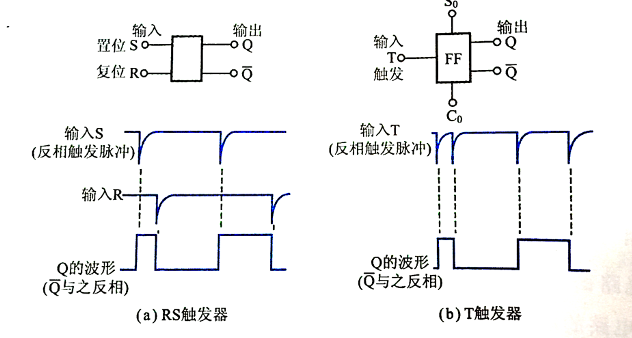

觸發器也有基本動作一樣的多種類型。圖表示的是一種被稱作為RS觸發器的電路,圖中表示了它的圖示符號和輸出波形。
S表示置位,R表示復位,是輸入脈沖的端口。向S端輸入脈沖后,觸發器為置位狀態;向R端輸入脈沖,則變?yōu)閺?fù)位狀態。此時輸出Q與Q的波形總是相反。
2. T觸發器
它的原理本身與RS觸發器一樣,T觸發器將R端和S端合并為一個端口,并將之稱作T(trigger,觸發的意思)端。
S0是將觸發器設為置位狀態的端口,C0則是與當前狀態無關置0(清除)的端口。每當脈沖由輸入端口T輸入時,輸出狀態反轉。用圖所示的動作以及符號表示。
也就是說,每當向T端口輸入2個脈沖,就能使輸出恢復為原來的狀態。因此,T觸發器經常被用來計數。
