你不知道的觸發器小知識
2020-10-06
廣州科譽
1721
什么是觸發器
觸發器是一種脈沖發生電路，輸出波形具有2種不同的穩定狀態。

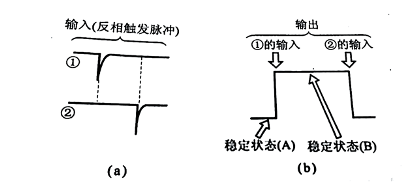

如圖所示，每當輸入①和②時，圖所示的輸出狀態就不斷地交替變化：穩定狀態(A)→穩定狀態(B)→穩定狀態(A)......
雙穩定輸出狀態與蹺蹺板非常相似，總有一方貼近地面，沒有中間狀態。這種動作，可以用來計數(count)或用于存儲元件。
那到底什么是觸發器？
Flip Flop(觸發器、雙穩態多諧振蕩器)這個名字有點古怪，查閱字典可以找到如下的說明：
如果按字面翻譯的話，不容易抓住它的確切含義?？衫斫鉃椋篎lip是對某種事物的作用，而Flop則指受此事物作用發生后的狀態。

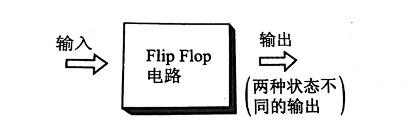

如圖所示，F(xiàn)lip Flop(簡稱FF)的作用與受作用狀態，正好表現了電路由于輸入的作用，呈現兩種不同狀態的輸出。并且，這兩種狀態區別是明顯的，具有二態的性質。這一性質，使之可廣泛應用于存儲和計數。
那它的輸出波形又是如何的呢？
通常，我們將脈沖發生器的輸出波形是否保持在某個電位，用穩定或自激這樣的術語加以表達。

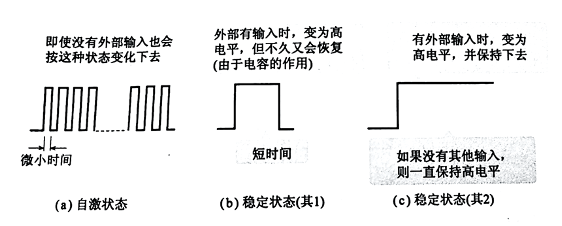

所謂自激，如圖 (a)所示，是指輸出波形的電位只是瞬時保持在某個電位上，立刻又返回到0的一種狀態。
與此相對比，如圖 (c)所示，輸出波形持續保持在某一固定電位不變的狀態稱作穩態，這就是Flip Flop。
圖所示輸出波形的特征是：在有輸入時，輸出保持在某一固定的電位水平，但隨著電路的CR值(時間常數)衰減，不久又回到0。
圖 (a)表示的是在某一電位與0之間的不斷重復,因?yàn)闆]有穩定狀態，所以稱作自激多諧振蕩器。圖 (b)可看作僅有一個穩定狀態，所以稱作單穩態多諧振蕩器。圖在下一個輸入未到達之前，持續保持在0或某一固定電位，因?yàn)橛?個穩定狀態，所以稱作雙穩態多諧振蕩器。
以上三種是脈沖發生電路中以利用晶體管開關作用的三種代表性電路。其中，圖就是被稱作Flip Flop的觸發器。
