微分電路與積分電路
2020-10-10
廣州科譽
19129
微分電路與積分電路

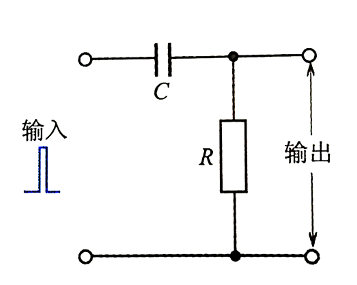

圖中所示的電路稱作微分電路，是一種RC組合電路，輸出為R的兩端。
微分電路的輸出波形如圖所示。只有當輸入脈沖發生二態性的變化(波形急劇上升或急劇下降)時，輸出端才會出現其變化。
這是因?yàn)?，?dāng)電路中施加的輸入脈沖急劇上升時，這個瞬間的脈沖電壓幾乎全部加在了電阻R上。此后隨著對電容C的充電，電阻兩端的電壓逐漸下降。當電容器中積蓄了一定量的電荷后，再也沒有電荷的移動，輸出也就為0。
輸入脈沖變?yōu)?的時候，電容發揮電源的作用，因?yàn)榉烹婋娏鞯姆较蚺c充電時相反，所以輸出波形反向。
輸出波形隨輸入脈沖的振幅、時間常數的不同而變化。
積分電路

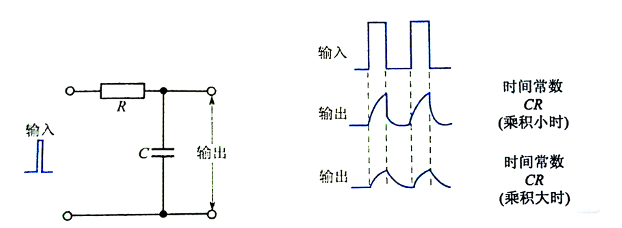

圖中所示的電路稱作積分電路，是一種RC組合電路，輸出為C的兩端。
積分電路的輸出波形如圖表示。當輸入脈沖加載到電容C上時，其充電狀態如實反映到輸出波形中。這是因?yàn)?，輸入脈沖電壓上升時，電容逐漸被充電，輸出波形隨時間的增長而逐漸增大。
當電容中積蓄的電荷量達到其電容量時，輸出不會再增加，因此保持一個定值。但由于脈沖的寬度通常很小，在輸出達到定值之前，脈沖振幅就已變?yōu)?，從此時即開始轉為放電，而最終變?yōu)?。
積分波形不會像微分波形那樣出現朝下的情況,但輸出波形根據輸入脈沖的寬度、時間常數等不同而變化。
