無線話筒的工作過程及其原理
2020-09-17
廣州科譽
3630
無線話筒的工作過程
無線話筒指的是小型發射機,其功能如表所示。
錄音機 — 將聲音信號變換為電信號進行擴大 |
調制器 — 產生高頻波，并將聲音信號加載到該頻率上 |
發射極（LC諧振電路）— 將被調制的信號與發送的頻率諧振向空中發射 |
接收機 — 調諧到86MHz附近接受 |

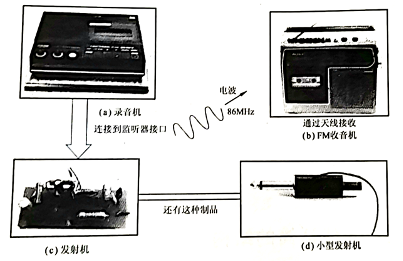

只要具有將聲音信號輸入話筒進行放大的部分(自制或者使用錄音機的放大部分)、將放大了的聲音信號傳向空中而進行振蕩和調制的部分、接收空中電波的接收機部分這三個部分的功能，就可以用無線的方式將聲音傳至遠方。無線話筒甚至可以說是一種在無線電波法許可范圍內的小小廣播電臺。圖中列出的是一種發射機,其內部包含了振蕩器和天線，只要插入錄音機的監聽插座就可變成發射機。
工作過程了解后，它的工作原理呢？
無線話簡的振蕩器電路如圖所示。此電路發揮科耳皮茲振蕩電路的功能，可在FM調頻波段上的86MHz附近的頻率振蕩。
其發射原理是:通過流通流經R1和R2的偏置電流，使集電極流通電流，在L上產生電壓，對C3充電。LC諧振電路中流通振蕩電流，變成振蕩狀態
從監聽端輸入的聲音信號與高頻的振蕩電流疊加在一起 ，以電波的形式發射出去。
