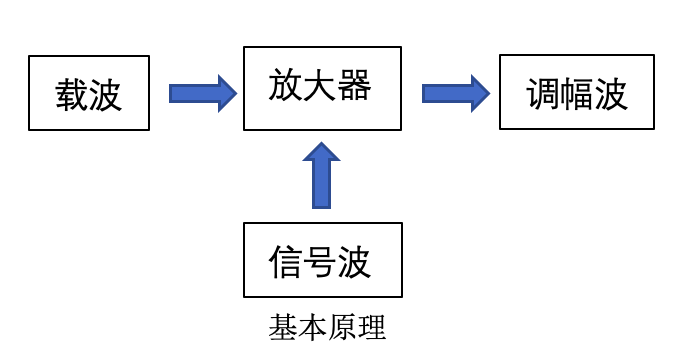

調幅電路的基本原理如圖所示，其主體是放大器。
利用此原理，將信號波與載波融合在一起。換而言之，即進行調幅，調幅方式可以分為以下三類：集電極調制，基極調制，發射極調制。其中，基極調制因效率低不太使用，常用的是集電極調制方式。

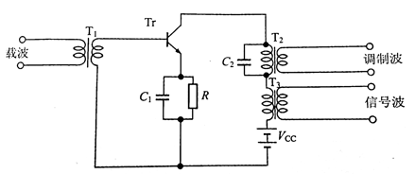

圖中所示的是一種基本的集電極調制電路。放大器的輸入為載波及信號波，放大器的輸出即為調制波。
連接在集電極上的電容C2與輸出變壓器T2的初級組成諧振電路。此外，輸出變壓器T2還具有剔除輸出的直流成分的作用。
集電極調制的特性：
丙類放大器對于載波的特性如圖所示。信號波以圖 (a)所示特性的負載線為中心，在圖中的②到③的范圍內變化。
對于集電極而言，集電極電壓與信號波成分重疊在一起，因此集電極電流的載波成分變成圖 (b)所示的形狀。
再經過輸出變壓器T2的諧振，集電極電流的直流成分被去除，輸出變壓器T2的次級就可得到如圖 (c)所示的調制波。
