調制的種類

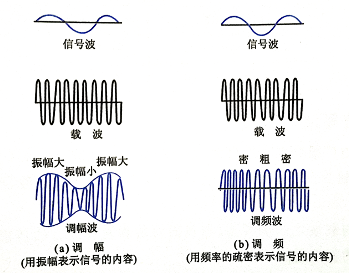

調制利用載波所具有的性質對信號波進行變形。代表性的調制方法有以下兩種(參見圖):
(1)振幅調制( Amplitude Modulation) :縮寫為AM,調幅。
(2)頻率調制(Frequency Modulation) :縮寫為FM,調頻。
調幅是根據信號波來改變載波振幅的調制方式。調頻是根據信號波來改變載波所具有的頻率。
除此以外，還有根據信號波改變載波相位的相位調制(PM)方式，根據信號波改變脈沖序列形狀的脈沖編碼調制(PCM)等方式。

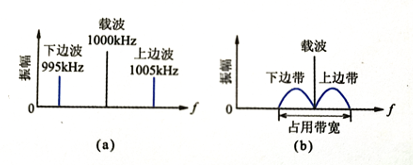

下面，我們來分析一下用5000Hz的信號波對1000kHz的載波進行調幅時得到的頻率成分,其結果如圖所示。
但是，通常信號波不會是單一的頻率，如聲音、音樂等都具有一定的頻帶寬度。對具有帶寬的信號波進行調幅后的結果如圖 (b)所示。
圖中以載波為中心，在上下部分形成了稱作上邊帶、下邊帶的邊頻帶。因此，在載波成分中不含有信號波的成分，信號波被包含在上下邊頻帶中,載波只起搬運信號成分的作用。
上下邊頻帶所占有的頻帶稱為占用頻帶寬度,如表所示。
從空中無數的電波中的過程選擇所期望的廣播電臺的電波就是選擇載波。
廣播種類 | 占用頻帶 |
無線電（AM） | 15kHz |
無線電（FM0 | 200k |
電視（AM，F(xiàn)M） | 6MHz |
