十分鐘教會您電路板中與門集成電路控制原理
2020-03-15
廣州科譽教育
1821
對于電路板中所使用的與門集成電路您知道都有哪些型號嗎？您知道它的電路圖符號嗎？您懂得與門集成電路的控制原理嗎？您會檢測判斷與門集成電路的好壞嗎？對于一連串與門集成電路的知識點您都掌握了嗎？如果您沒有掌握感覺很陌生的話，請您別著急！廣州科譽電路板維修培訓中心的司工利用十分鐘的時間、就可教會您電路板中與門集成電路控制原理。

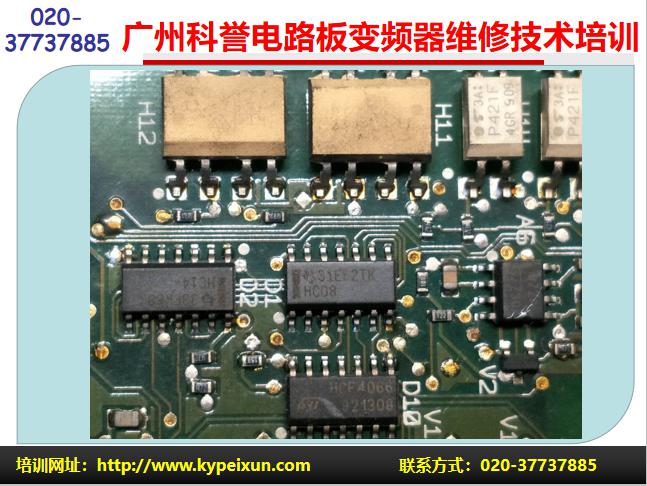

與門集成電路長得啥模樣。對于與門集成電路的模樣，朋友們見過嗎？如果沒見請您別著急，廣州科譽電路板維修培訓中心的司工給您上傳一幅與門集成電路的實物圖，請您看圖片印著HC08的集成電路，它就是一個常用的與門集成電路！怎么樣，現在您對與門集成電路有初步印象了吧！

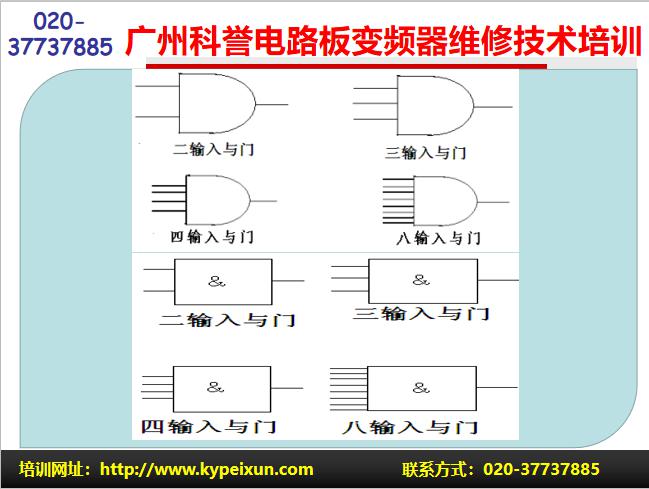

與門集成電路的電路符號。我們想要掌握與門集成電路的控制原理、想要掌握檢測與門集成電路好壞的方法，我們?nèi)绻苷J(rèn)識與門集成電路的電路符號的話，可以方便我們分析與門集成電路的控制原理、根據控制原理來檢測它的好壞，對于與門集成電路的電路圖符號請您參看下圖。
與門集成電路的引腳特點。與門集成電路的引腳特點是單個與門集成電路的輸出端只有一個，輸入端至少有兩個或以上的輸入端。

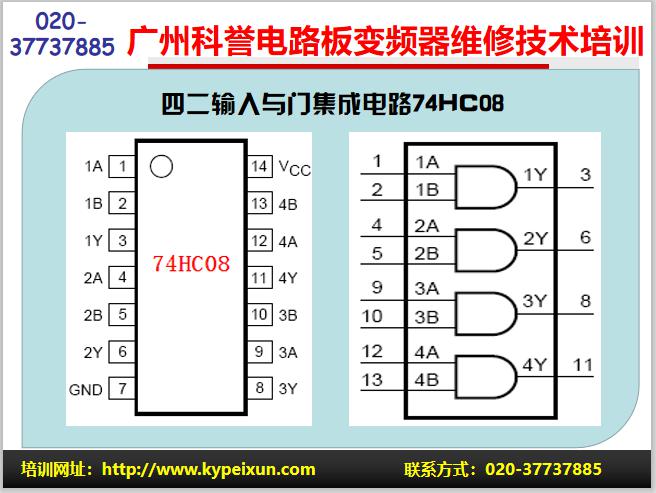

實用與門集成電路引腳功能說明。對于與門集成電路引腳功能的詳細說明，下面廣州科譽電路板培訓中心的司工給朋友們分享一個74HC08與門集成電路引腳功能說明，朋友們可以舉一反三引用到其它與門集成電路，74HC08與門集成電路引腳功能說明請看下圖。
74HC08集成電路是一個常見的門集成電路，它的內部包含有四個獨立的與門，每個與門有兩個輸入端，一個輸出端，人們稱這種集成電路為四二輸入與門集成電路。
74HC08的引腳功能說明如下：
1A、1B與1Y是一個門，1A、1B為輸入端，1Y為輸出端；
2A、2B與2Y是一個門，2A、2B是輸入端，2Y為輸出端；
3A、3B與3Y是一個門，3A、3B是輸入端，3Y為輸出端；
4A、4B與4Y是一個門，4A、4B是輸入端，4Y為輸出端；
7腳是接地腳，接電源的負極供電端；14腳是該集成電路電源供電的正極端。
通過上面對與門集成電路的講解，相信朋友們已掌握與門集成電路的控制原理，下一次的推文將給朋友講解與門集成電路的好壞檢測，請朋友們繼續關注我們喔！
