電路板中非門集成電路控制原理講解
2020-04-09
廣州科譽
2558
我們在維修電路板時，經常在電路板會看到HC14、74HCV04、74LS04等型號的非門集成電路，對于這些非門集成電路您了解它的引腳控制功能嗎？您懂得它的控制原理嗎？廣州科譽電路板變頻器培訓中心的司工溫馨提醒您：“如果您已懂得非門集成電路的控制原理可以不用閱讀本文，如果您不了解非門集成電路各個引腳的功能和控制原理建議您仔細的閱讀完本文，”本文可以讓您掌握非門集成電路的控制原理，并能運用到實際的電路板維修工作中。
我們想要搞懂非門集成電路的控制原理，廣州科譽認為，朋友們首先要知道非門電路的控制特點，然后在拿一些實際非門集成電路根據它的控制特點親自動手做一下實驗，在實際操作中去學習理解它的控制原理，您就很容易理解和記憶非門集成電路的控制原理了。
下面廣州科譽告訴您非門電路的控制特點，您不要輕易告訴其他人喔!非門電路的控制特點是：在給非門集成電路的電源供電引腳加上供電電壓后，當我們給它的輸入端加上高電平（5V電壓）時，此時用萬用表的直流電壓檔檢測它的輸出端與地之間的電壓值為低電平（0V）。當我們給它的輸入端加上低電平（0V電壓）時，此時用萬用表的直流電壓檔檢測它的輸出端與地之間的電壓值為高電平（5V）。這就非門集成電路的控制特點。非門集成電路的控制特點非常重要，朋友們一定要要記得喔！由于非門電路的輸入端和輸出端的邏輯關系總是呈現相反的關系，人們也常稱非門電路為反相器。

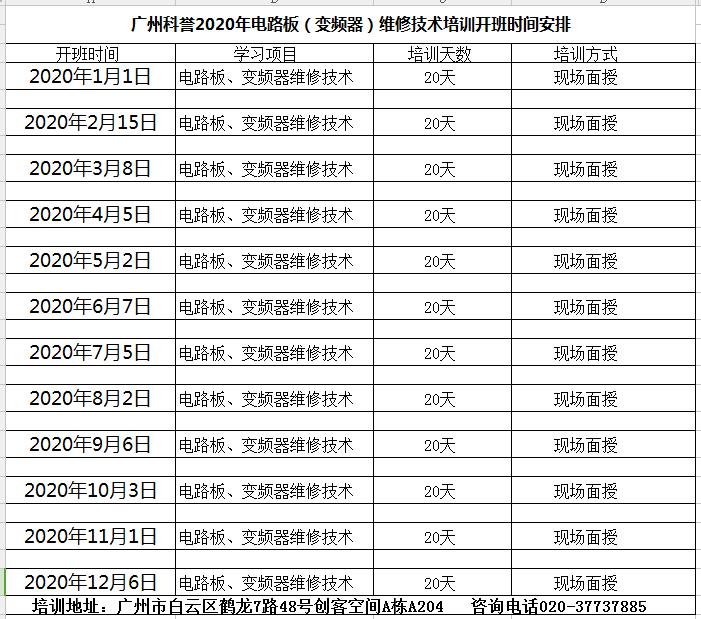

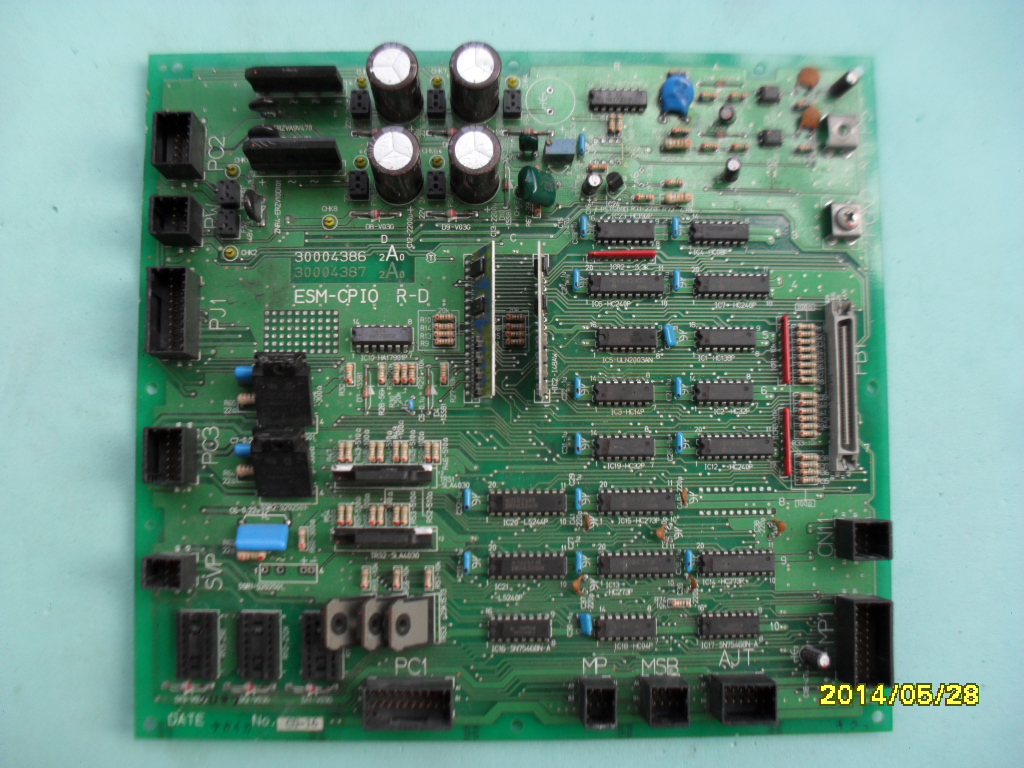

當我們懂得了非門電路的控制特點后，在給朋友們看看電路板中所運用的非門集成電路，您就能掌握非門這一大類集成電路的控制原理了，簡單吧！廣州科譽舉辦的：“工業電路板、變頻器維修技術培訓”項目現場培訓班將于2020年5月2日開班，需要參加培訓的朋友請聯系廣州科譽13610069385了解培訓情況。

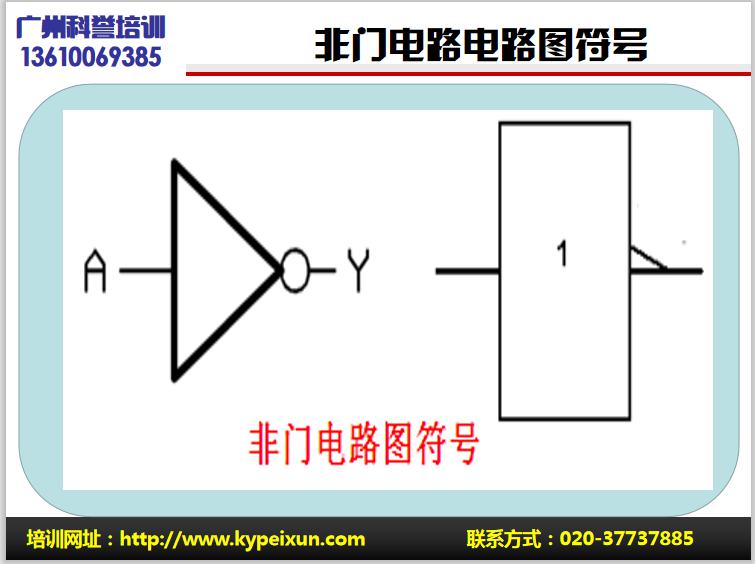

我們懂得了非門電路的控制特點后，接下來我們再看看非門電路的電路圖符號。認識非門電路的電路圖符號，是我們閱讀電子電路原理圖非常關鍵的一環，請朋友們一定要記住喔，不然以后你閱讀電子電路原理圖時，看到非門電路的電路圖符號您都不認識它，那您就無法閱讀電子電路原理圖咯!非門電路的電路圖符號請參看下圖：

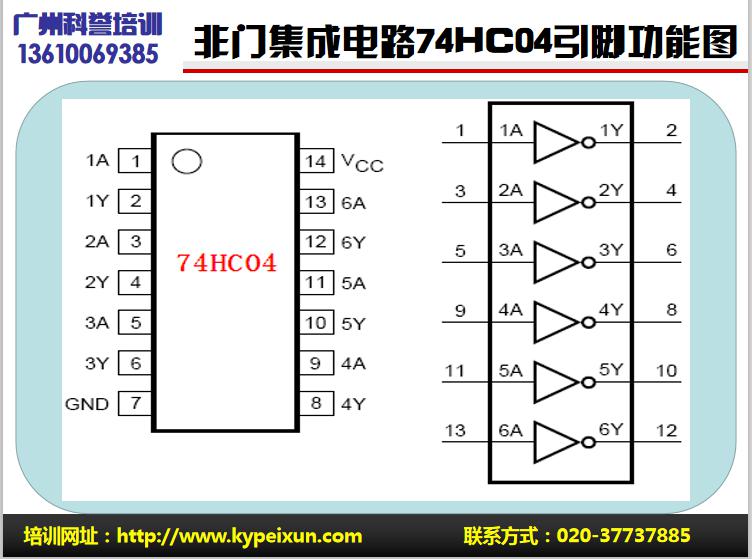

下面我們以電路板中常用的非門集成電路74HC04為例，給朋友們說說它的引腳功能和控制原理，74HC04是一個非常常見的非門集成電路，在它的內部集成了獨立的六個非門電路，它的引腳功能圖請朋友看下圖：
通過74HC04的引腳功能圖我們可以看出，74HC04一共有14個引腳，它的7腳和14腳為電源供電引腳，使用時7腳接電源的負極，14腳接電源的正極端。溫馨提醒（廣州科譽舉辦的：“工業電路板、變頻器維修技術培訓”項目現場培訓班將于2020年5月2日開班，需要參加培訓的朋友請聯系廣州科譽13610069385了解培訓情況）在74HC04的內部一共有6個獨立的非門電路，1A 與1Y、 2A 與2Y 、3A與 3Y、 4A 與4Y 、5A 與5Y、 6A 與6Y為六個獨立的非門電路，其中A端為這個非門集成電路的輸入端、B端為這個非門集成電路輸出端。
下面廣州科譽以74HC04非門集成電路為例，給朋友們說說它的控制原理，當我們給74HC04非門集成電路電源供電引腳加上5V的電源（7腳接供電電源的負極、14腳接供電電源的正極）后，在74HC04非門集成電路的輸入引腳A端加上一個5V的電壓時，此時用萬用表的電壓檔檢測輸出引腳B對地端（負極供電端）的直流電壓應為0V，在74HC04非門集成電路的輸入引腳A端加上一個0V的電壓時，此時用萬用表的電壓檔檢測輸出引腳B對地端（負極供電端）的直流電壓應為5V.
上面的內容就是廣州科譽電路板變頻器維修培訓中心為朋友們講的非門電路的控制原理，朋友們需要和廣州科譽交流的話，請?zhí)砑訌V州科譽的微信13610069385就可以和廣州科譽的培訓進行技術交流了喔。
