電路板中四個腳的光電耦合器控制原理及好壞檢測
2020-05-18
廣州科譽
2014
在電路板中，我們會經?？吹揭恍┧膫€(gè)腳的光電耦合器，您知道這些四個腳光電耦合的控制原理和好壞檢測方法，如果您已掌握這方面的知識，可以不用閱讀本文。如果您沒掌握這方面的知識，請仔細閱讀本文，您通過閱讀本文，您就能了解四個腳光電耦合器的控制原理和好壞檢測方法了。
一、四個腳光電耦合器的實物圖片

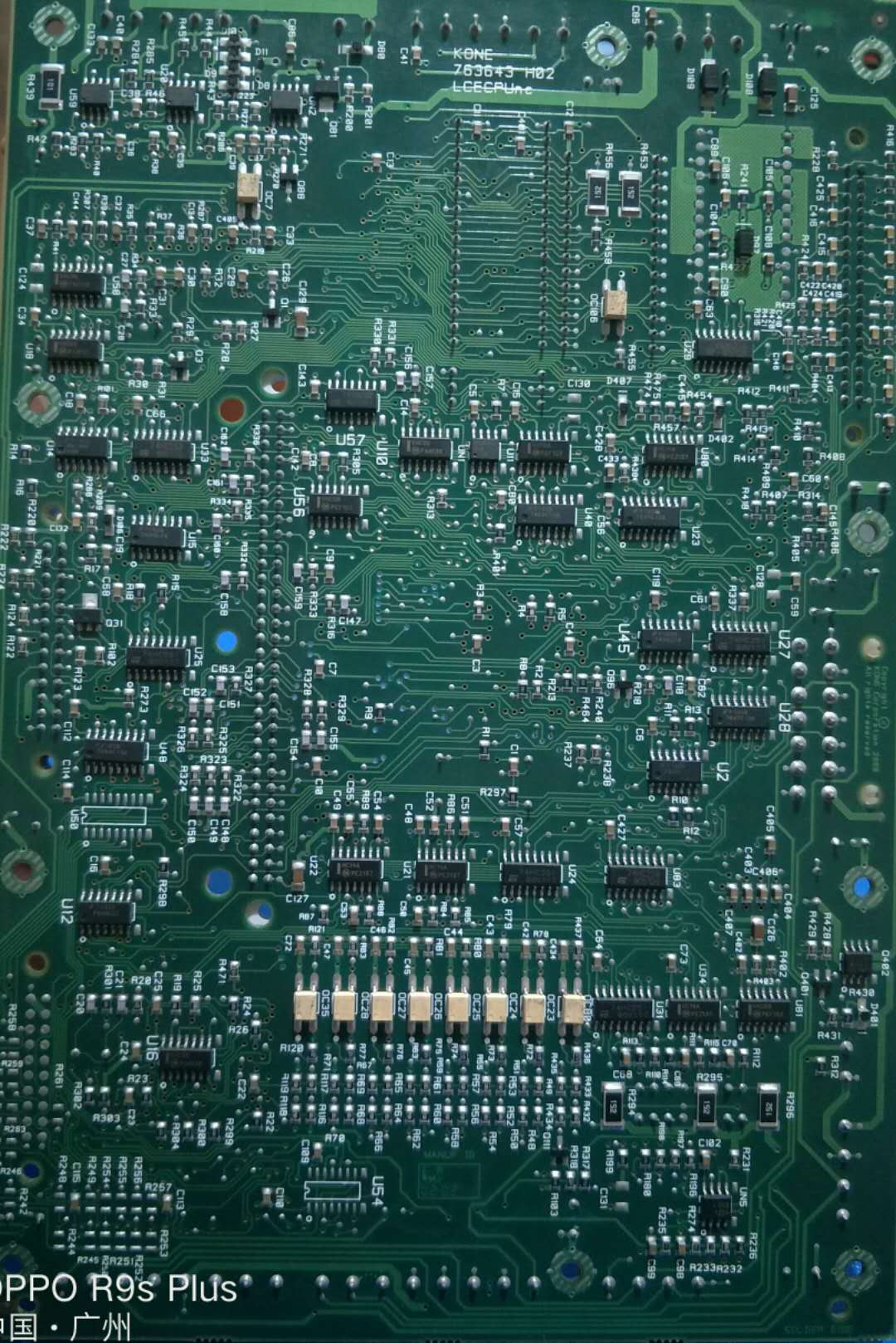

1、圖1是通力電梯LCECPUnc電路板,圖中標注有OC23、OC24、OC25、OC26、OC27、OC28、OC35等代號的元件，就是四個腳光電耦合器的圖片，它的型號為P181.

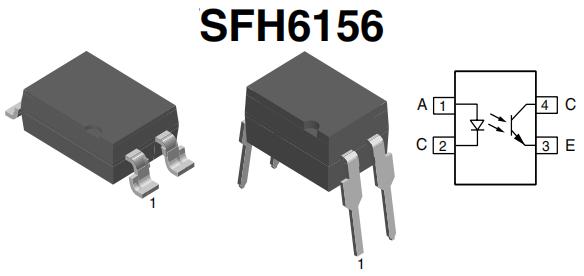

2、圖2是ABB變頻器電路板中，在元件上印有SFH6156-3型號標志的，就是四個腳的光電耦合器。
二、四個腳光電耦合器的引腳功能說明
對于四個腳光電耦合器的引腳功能，我們以ABB變頻器所用的SFH6156光電耦合器為例廣州科譽電路板維修培訓給朋友們講解一下，其它四個腳的光電耦合器盡管型號不同，內部的結構和引腳功能也都大致一樣。
從廠家所給光電耦合器的內部結構組成可以看出，在四個腳光電耦合器的內部，有一只發射二極管和一只光電接收三極管。其中1腳為發射二極管的陽極引腳，2腳為發射二極管的陰極引腳。3腳為光電接收三極管的集電極引腳，4腳為光電接收三極管的發射極引腳。
三、四個腳光電耦合器的控制原理
我們以ABB變頻器所用的SFH6156光電耦合器為例，廣州科譽電路板維修培訓給朋友們講解一下它的控制原理。
當我們給SFH6156光電耦合器的1腳和2腳加上1.25V到1.65V之間的電壓值時，SFH6156光電耦合器內部的發射二極管發出光束。內部的光電接收三極管接收到發射二極管發出的光束后，SFH6156光電耦合器的4腳和3腳之間的電阻就會從無窮大狀態變?yōu)橛幸欢娮璧膶?dǎo)通狀態，廣州科譽溫馨的提醒一下朋友們，光電接收三極管導通后，它集電極和發射極之間的電阻值不同的型號是不一樣的。
當我們斷開給SFH6156光電耦合器的1腳和2腳所加的電壓時，SFH6156光電耦合器內部的發射二極管由于失電不在發光。內部的光電接收三極管接收不到發射二極管發出的光束，SFH6156光電耦合器的4腳和3腳之間的電阻就呈現無窮大狀態。
人們就是利用這樣的控制原理，在使用中把四個腳的光電耦合器作為電子開關器件使用，或者把它作為將電壓信號轉換為電阻信號的器件來使用。
四個腳光電耦合器的好壞檢測
對于四個腳光電耦合器的好壞檢測，我們以ABB變頻器所用的SFH6156光電耦合器為例，廣州科譽電路板維修培訓給朋友們講解一下檢測四個腳光電耦合器好壞的方法。
我們可以人為的給SFH6156光電耦合器的1腳和2腳加上1.5的電壓，其中1腳接電源的正極端，2腳接電源的負極端。然后用萬用表的電阻檔檢測SFH6156光電耦合器的4腳和3腳之間的電阻，萬用表表頭顯示應為幾百歐的電阻。去掉給SFH6156光電耦合器的1腳和2腳所加的電壓，萬用表表頭顯示的電阻值應為無窮大。符合上面所檢測的結果，說明被檢測的四個腳光電耦合器是好的，如果不符合上述測試結果，則說明被檢測的四個腳光電耦合器存在問題。
親愛的朋友們，對于四個腳光電耦合器的控制原理與好壞檢測，您掌握了嗎，如果您有什么疑問的話，可以添加13610069385廣州科譽的微信，和廣州科譽交流您在學習中遇到的疑難問題。
如果您對電路板、變頻器、PLC、伺服驅動器維修技術感興趣，可以參加廣州科譽舉辦的培訓班，教學方式有三種：一是購買廣州錄制的《電路板維修技術視頻教程》《變頻器維修技術視頻教程》來學習，這種方式是廣州科譽為您提供學習視頻，免費解答您在學習中遇到的難題，這種方式隨時都可以開始學習的喔。第二種方式是網絡培訓，這種方式是廣州科譽為您提供視頻教程，每晚7點到9點直播講課，總課時60個課時，大約40天時間，網絡培訓最近將于2020年6月1日開新班。第三種方式是現場培訓，這種方式需要您親自到廣州科譽培訓中心，廣州科譽會與您簽署學會為止、學完后免費提供技術支持的協議，保障您的學習權益，現場培訓將于2020年6月6日開新班。以上三種方式，您選擇哪一種都可以的喔，咨詢報名熱線020-37737885。
下一期將推出8個腳光電耦合器的控制原理及好壞檢測方法，想閱讀更多關于電路板、變頻器、PLC、伺服驅動器方面的技術文章，敬請朋友們繼續關注廣州科譽電子微信公眾服務號，我們會定期推送相關的技
