十分鐘讓您了解西門子中功率430變頻器內部結構及各部分功能
2022-04-10
廣州科譽教育
2212
西門子變頻器在我國工業設備中應用十分廣泛，很多朋友可能都見過西門子變頻器實物，但大部分朋友對西門子變頻器的內部結構組成都不十分了解，下面廣州科譽變頻器維修技術培訓中心的工程師以西門子中功率變頻器6SE64302UD330DB0為例帶您一起了解一下它的內部結構組成，及各電路板板件的功能。
在西門子6SE64302UD330DB0變頻器中，主要由變頻器操作面板、信號輸入輸出I/O電路板、微處理器電路板、開關電源觸發電路板、整流逆變電路板等5大部分組成，這五大組成部分長得什么樣呢？請跟隨著廣州科譽的工程師逐個看看它們的真面目吧。
一、西門子變頻器（6SE64302UD330DB0）實物及銘牌

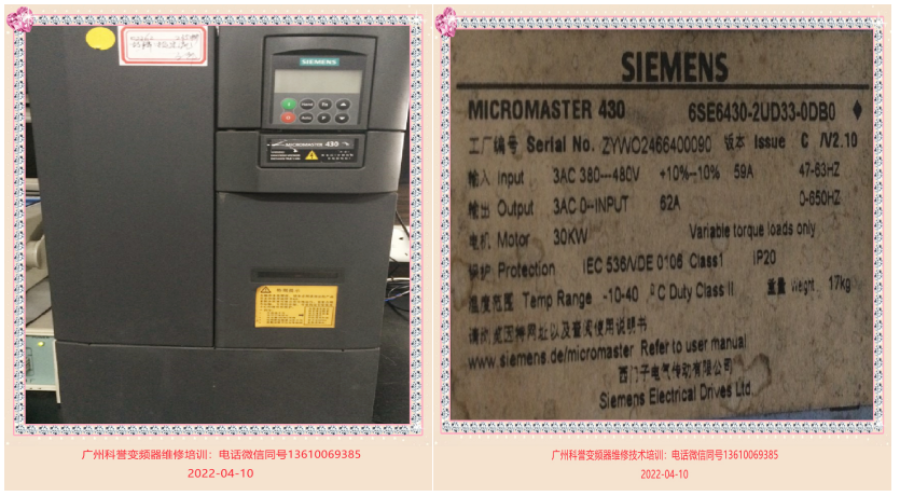

圖1：西門子6SE64302UD330DB0變頻器實物及銘牌
圖1中是西門子6SE64302UD330DB0變頻器的實物及它的銘牌。我們在選用變頻器或要了解變頻器的型號、功率等信息時，我們只要查閱變頻器的銘牌就可以知道了喔。銘牌中6SE64302UD330DB0是變頻器的型號，我們查找使用說明書時，在百度一下搜索引擎或西門子官網就能找到該資料啦。從銘牌中可以看出它的輸入電源電壓是三相380VAC至480VAC、頻率是47HZ至63HZ。它的輸出電壓為0至380VAC、輸出頻率為0HZ至650HZ。功率為30KW。使用環境溫度為-10至40度。在銘牌中使用環境溫度一欄在選用變頻器時朋友們需要注意一下“在我國的東北地區，環境溫度有時會遠遠超過-10度，有可能會出現應用時在環境溫度低變頻器不能使用的情況喔”。
二、西門子變頻器（6SE64302UD330DB0）操作面板

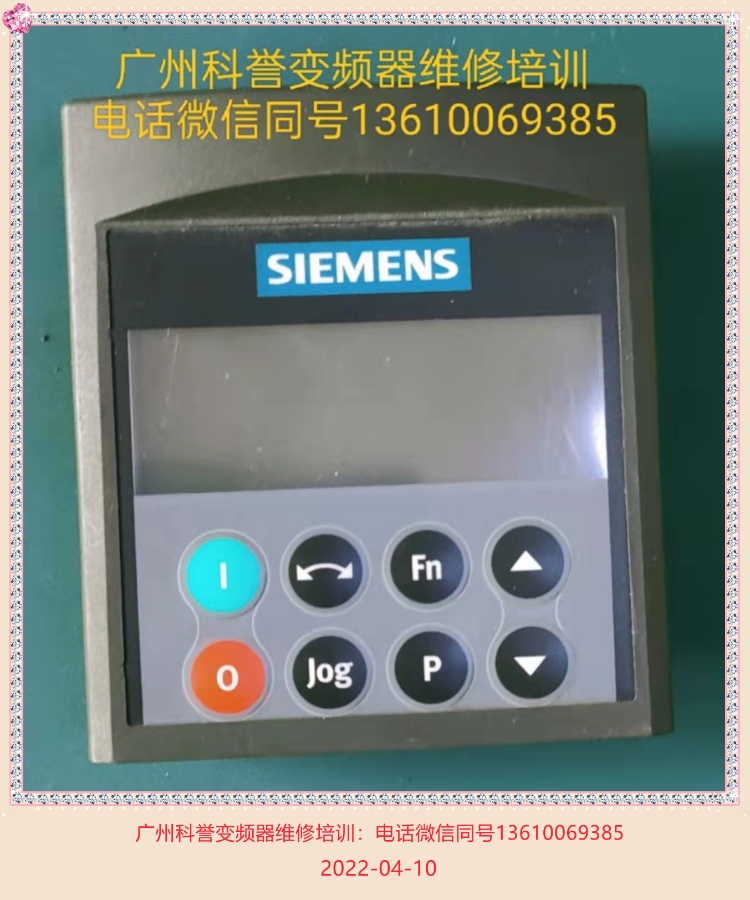

圖2：西門子變頻器（6SE64302UD330DB0）中所使用的操作面板
圖2是西門子變頻器（6SE64302UD330DB0）中所使用的操作面板。該操作面板的功能是查閱或設置變頻器的相關參數，通過西門子變頻器操作面板還能了解變頻器的輸出電壓、輸出電流、工作溫度、運行時間、故障記錄等工作狀態信息，為設備保養維修人員在維保時提供參考依據。
三、西門子變頻器（6SE64302UD330DB0）信號輸入輸出I/O接口電路板

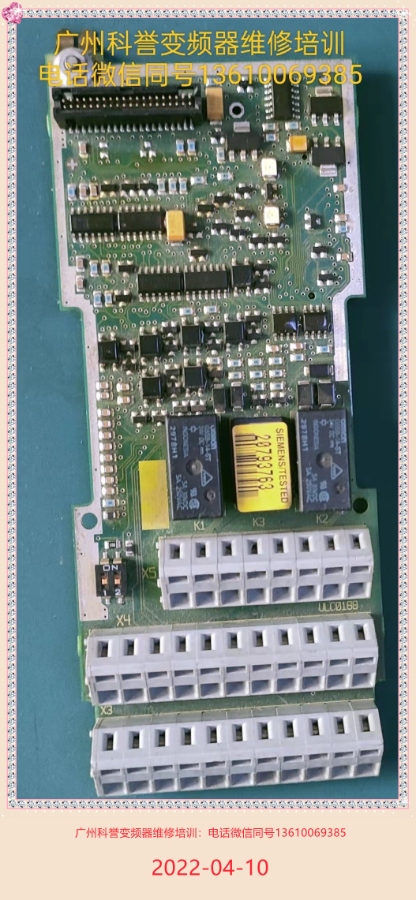

圖3：西門子變頻器（6SE64302UD330DB0）信號輸入輸出I/O接口電路板
圖3是西門子變頻器（6SE64302UD330DB0）信號輸入輸出I/O接口電路板。它的功能是接收開關量指令（即按鈕開關接通或關斷）、模擬量指令（電壓在0至10V、電流4mA至20mA）、或上位機發送過來的Modbus485通信信號等，并對所接收到的相關指令進行解析調理，調理成微處理器能識別的電信號后傳給微處理器電路部分。
四、西門子變頻器（6SE64302UD330DB0）微處理器電路板

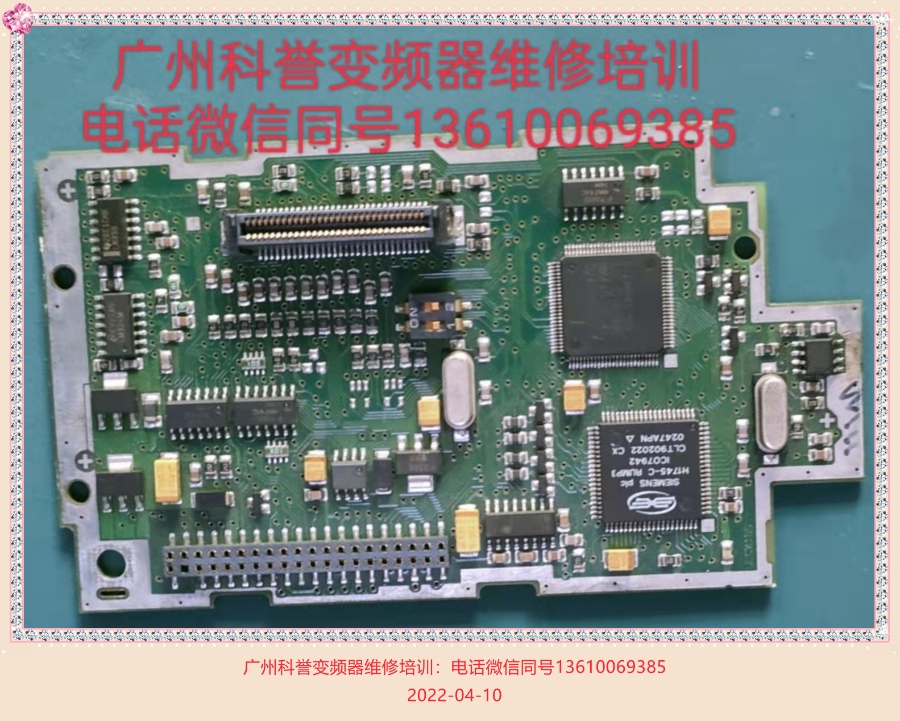

圖4：西門子變頻器（6SE64302UD330DB0）微處理器電路板
圖4是西門子變頻器（6SE64302UD330DB0）微處理器電路板的功能是接收信號輸入輸出I/O接口電路板發送過來的指令，并對各種指令進行分析處理，發送六路脈沖給電源觸發板，使電源觸發電路板按照發送微處理器的要求進行有規律的導通和截止。微處理器電路板還承擔著接收變頻器運行狀態反饋信息等。
五、西門子變頻器（6SE64302UD330DB0）電源觸發電路板

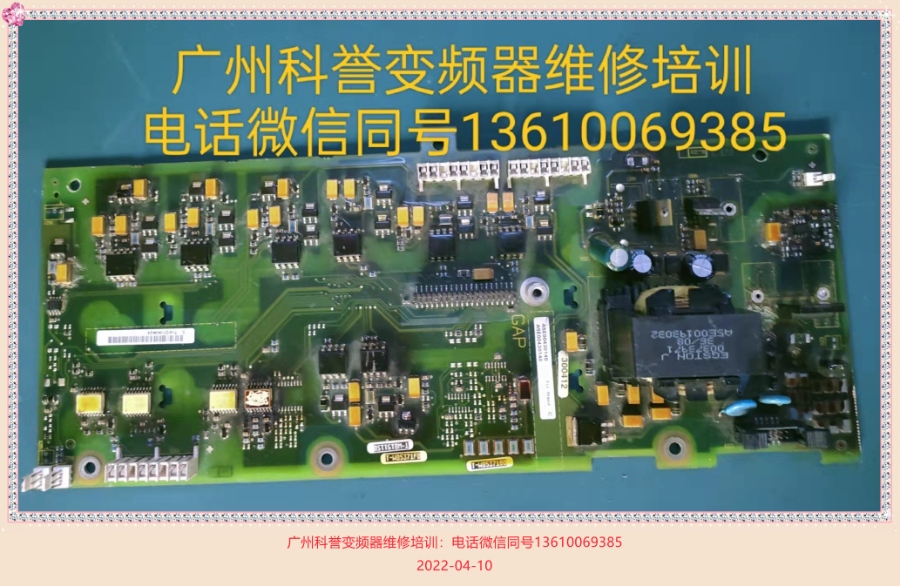

圖5：西門子變頻器（6SE64302UD330DB0）電源觸發電路板
圖5是西門子變頻器（6SE64302UD330DB0）電源觸發電路板的功能是為變頻器提供所使用的各個不同等級的電源電壓，對微處理器電路板發送過來的六路脈沖信號進行電壓電流放大，滿足驅動IGBT大功率開關的需要。西門子變頻器（6SE64302UD330DB0）電源觸發電路板還擔任著變頻器輸出電壓、輸出電流的檢測采樣等功能。
六、西門子變頻器（6SE64302UD330DB0）整流逆變電路板

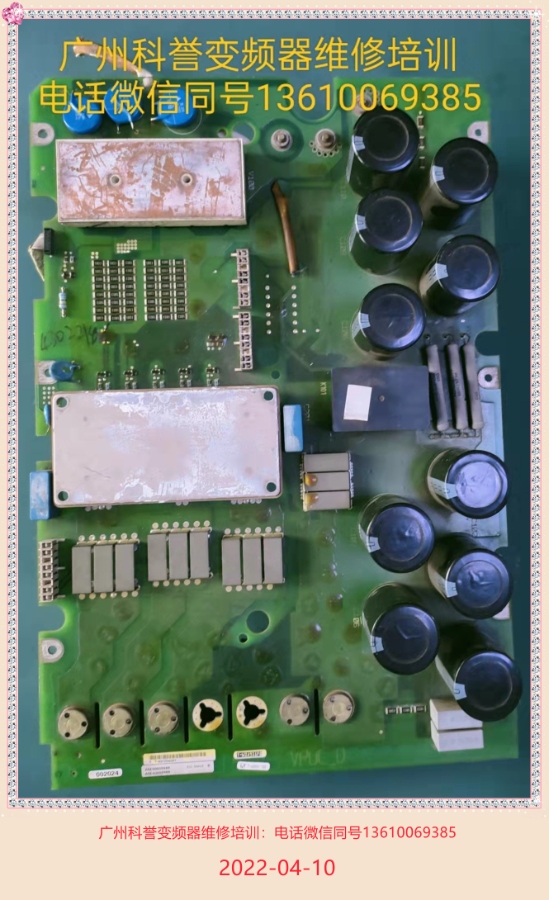

圖6：西門子變頻器（6SE64302UD330DB0）整流逆變電路板
圖6是西門子變頻器（6SE64302UD330DB0）整流逆變電路板的功能是對輸給變頻器的380VAC交流電壓整流濾波，是之轉化為510VDC左右的直流電壓，然后通過六只大功率IGBT管，再將510VDC左右的直流電壓調制成電壓在0至380V可調、頻率在0HZ至630HZ之間可調的交流電源供電動機使用，從而完成變頻器無極調速的功能。
上面廣州科譽以西門子變頻器（6SE64302UD330DB0）為例，帶朋友們了解了它的內部結構組成及各部分電路板的功用，朋友如果在日常工作中如果遇到什么技術難題需要解決或想學習變頻器與工業電路板維修技術，可以聯系廣州科譽服務熱線020-37737885或值班手機13610069385，最近將于2022年5月1日開新班，下下期2022年6月5日開新班。
