ABB變頻器380V電源進線端子燒熔原因分析與維修
2021-04-28
廣州科譽
1824
ABB變頻器380V電源進線端子燒熔原因分析與維修

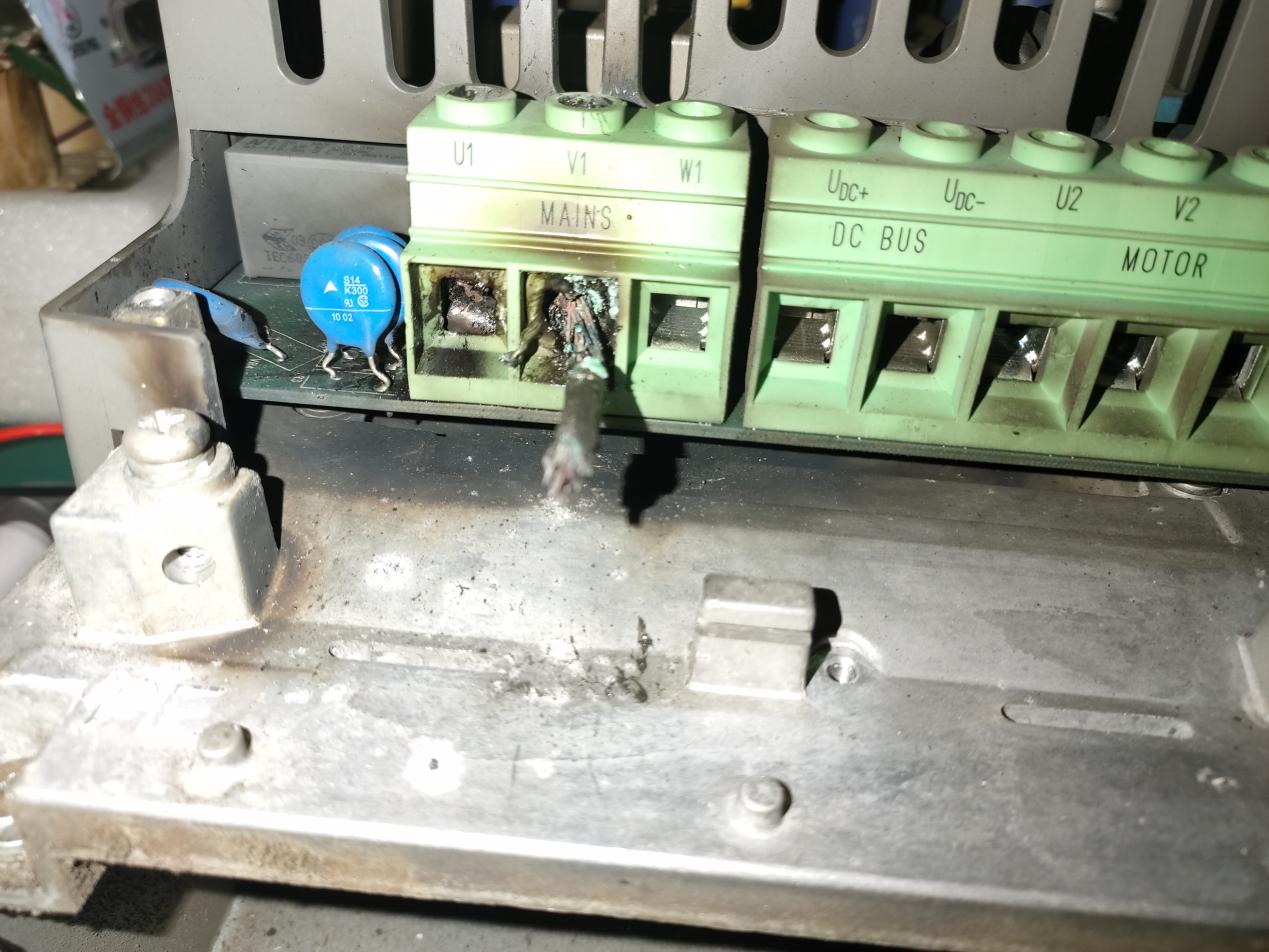

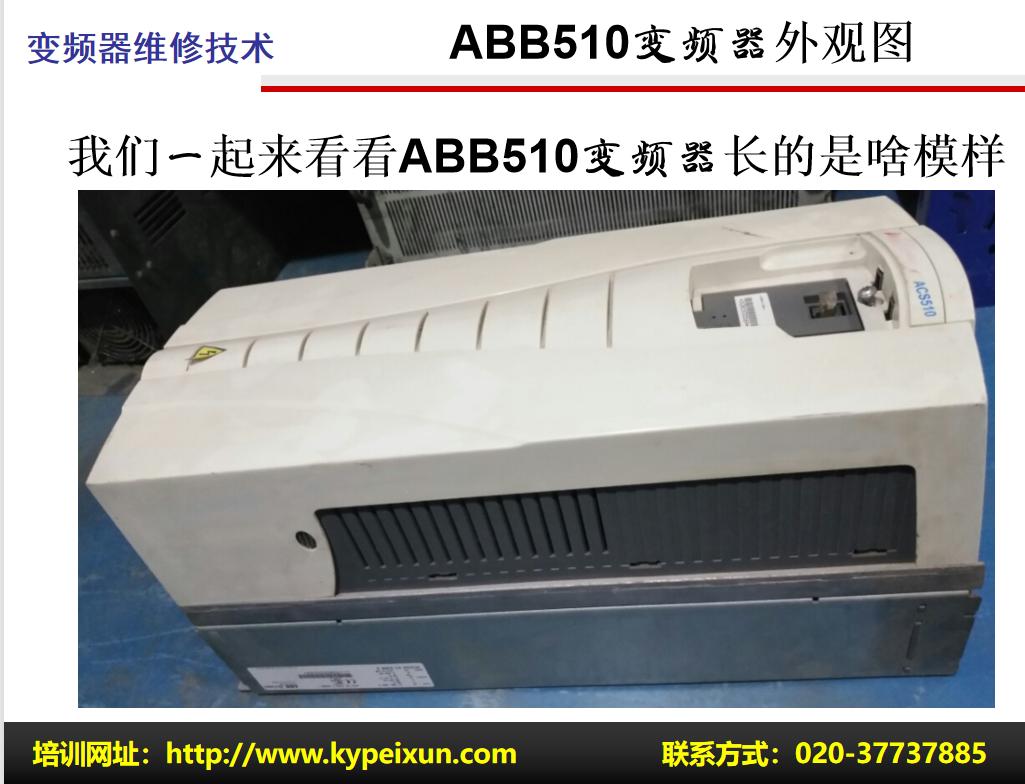

前日，廣西桂林一位從事變頻器維修的朋友，遇到一個ABB變頻器在使用中出現380V交流電源進線端子U1、V1燒熔的故障，燒熔情況請參看圖，他對導致此故障的原因很迷茫，于是添加了廣州科譽的變頻器維修技術交流微信，請求廣州科譽幫他分析ABB變頻器380V電源進線端子燒熔的故障原因。為讓更多朋友了解導致這一故障的原因和維修方法，廣州科譽編寫了ABB變頻器380V電源進線端子燒熔原因分析與維修一文，朋友們閱讀時如存在疑問可以和廣州科譽一起交流探討。
ABB變頻器380V電源進線端子燒熔原因分析
從圖片中U1、V1接線端子中所接導線燒熔的痕跡來看，接到V1接線端子的接線已燒熔！說明只有電路中出現及其嚴重的過電流情況時才會導致這種情況的出現，針對這一情況廣州科譽認為首先要分析是什么元件導致的電流過大！找到導致電流過大的原因也就找到故障點咯！
根據ABB變頻器的電路原理圖中的電路原理分析，導致ABB變頻器380V電源進線端子U1、V1電流過大的原因由以下幾點：
1、并接在380V電源進線U1與V1之間的兩個壓敏電阻VR3/VR2出現過瞬間短路，使U1與V1出現短路，接在上方的空氣開關未能及時跳閘，U1與V1短路時產生巨大的電流導致接在U1與V1上的導線燒熔。
2、整流模塊中接在U1與V1之間的兩個二極管擊穿，使U1與V1出現短路，接在上方的空氣開關未能及時跳閘，U1與V1短路時產生巨大的電流導致接在U1與V1上的導線燒熔。
3、并接在整流模塊正負極間的IGBT模塊出現擊穿短路或的情況，產生巨大的電流導致U1與V1上的導線燒熔。
4、開關電源中的開關管漏源極擊穿短路，產生巨大的電流導致U1與V1上的導線燒熔。廣州科譽工業電路板、變頻器維修技術培訓，將于2021年5月2日上午9:00準時開新班，主要學習工業電路板、變頻器、PLC、伺服驅動器的維修技術。一次交費學會為止，不用擔心學不會。咨詢電話020-37737885.
ABB變頻器380V電源進線端子燒熔維修思路與維修方法
1、檢測380V電源進線U1與V1之間并接的壓敏電阻是否損壞
用萬用表的電阻檔檢測VR3與VR2的電阻值，正常時應為無窮大。如果檢測時電阻值為零時則說明被檢測的壓敏電阻已損壞，采用同型號同規格的壓敏電阻更換即可。
2、檢測整流模塊是否存在擊穿的情況
用萬用表的R X 100檔分別檢測接線線端子U+端與U1、V1、W1端子的正反向電阻，U-與U1、V1、W1端子的正反向電阻，正常時U+端分別對U1、V1、W1端子的正向電阻有幾十千歐的電阻，U+端分別對U1、V1、W1端子的反向電阻應為無窮大。U-與U1、V1、W1端子的正向電阻應有幾十千歐的電阻值，U-與U1、V1、W1端子的反向電阻應為無窮大。如果所測的反向電阻為零或有很小的電阻值，說明整流模塊中的二極管有擊穿或嚴重漏電的情況，采用同型號同規格的整流橋更換即可。廣州科譽第169期工業電路板、變頻器維修技術培訓，將于2021年5月2日上午9:00準時開新班，第170期將于2021年6月6日開班。主要學習工業電路板、變頻器、PLC、伺服驅動器的維修技術。一次交費學會為止，不用擔心學不會。咨詢電話020-37737885.
3、檢測開關電源中開關有沒擊穿
用萬用表的R X 10檔檢測開關管漏極與源極之間的正反向電阻值，正常時黑表筆接源極紅表筆接漏極應有幾百歐的電阻值，紅表筆接源極黑表筆接漏極所測電阻值應為無窮大。
如果檢測到開關電源中開關管的漏極與源極的正反向電阻都為零時，說明開關的漏源極已經擊穿，采用同型號同規格的開關管更換即可。廣州科譽第169期工業電路板、變頻器維修技術培訓，將于2021年5月2日上午9:00準時開新班，第170期將于2021年6月6日開班。主要學習工業電路板、變頻器、PLC、伺服驅動器的維修技術。一次交費學會為止，不用擔心學不會。咨詢電話020-37737885.
4、檢測IGBT模塊是否存在擊穿的情況
用萬用表的電阻檔分別檢測U+端與U2、V2、W3端子的正反向電阻，正常時U+端分別對U2、V2、W2端子的正向電阻有幾十千歐的電阻，U+端分別對U2、V2、W2端子的反向電阻應為無窮大。
用萬用表的電阻檔分別檢測U-端與U2、V2、W3端子的正反向電阻，正常時U-端分別對U2、V2、W2端子的正向電阻有幾十千歐的電阻，U+端分別對U2、V2、W2端子的反向電阻應為無窮大。
如果所測的反向電阻為零或有很小的電阻值，說明IGBT模塊中的有擊穿或嚴重漏電的情況，采用同型號同規格的IGBT模塊更換即可。如果朋友們需要與廣州科譽變頻器維修培訓中心的工程師進行技術交流，只需關注廣州科譽微信公眾號，就能與廣州科譽變頻器維修培訓中心的工程師進行技術交流啦！
通過上述檢查和維修，就能將ABB變頻器380V電源進線端子燒熔的故障修復了。
