三端雙向可控硅與雙向觸發二極管

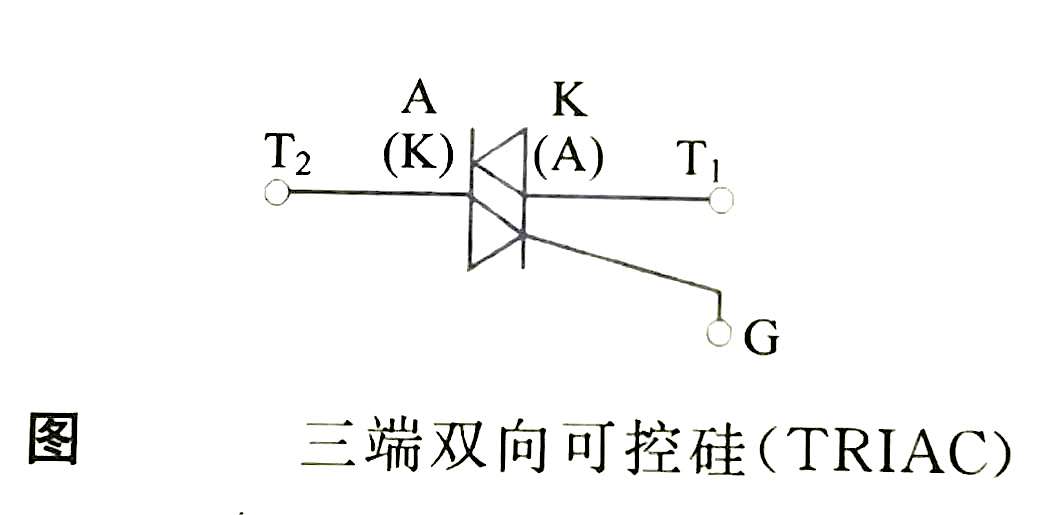

TRIAC被稱作三端雙向可控硅(參見圖)。在電極T1、T2之間加上電壓，無論它的極性如何，只要再加上觸發電壓就可被導通。
TRIAC的名稱來自于其控制三極(TRIOD)的交流(AC)電功率。

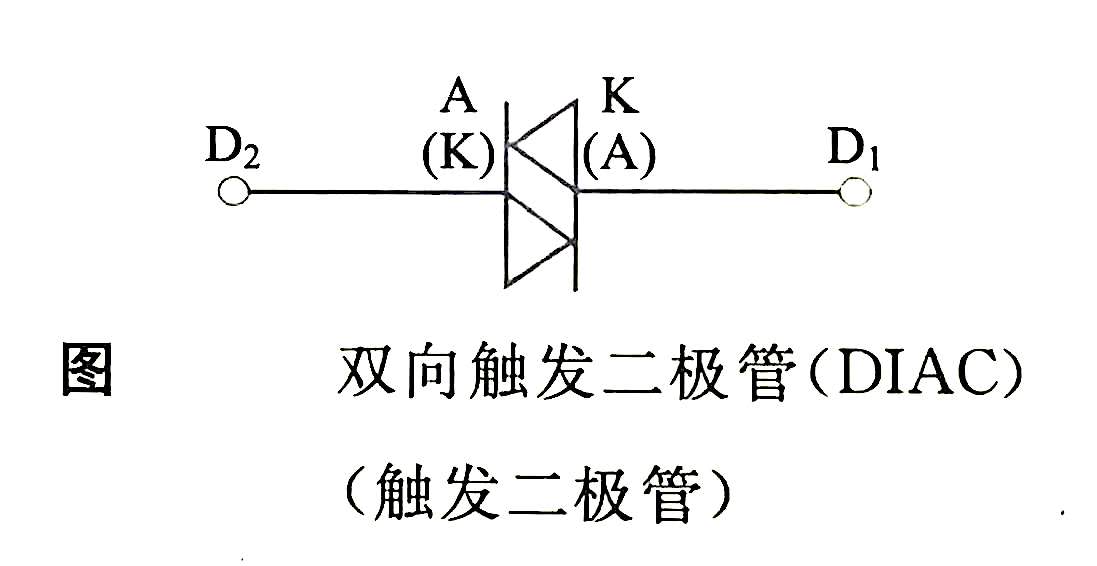

而DIAC稱為雙向觸發二極管(參見圖)。
只要在電極D1、D2之間加上電壓，無論它的極性如何，只要這個電壓超過某一電壓值(崩潰電壓)，兩個電極就會導通。具有如此性質的雙向觸發二極管，可作為三端雙向可控硅獲取觸發的元件使用,因此它又被稱為觸發二極管。DIAC 的名稱來自于它具有二極(DIODE)的交流(AC)開關作用。
那它有什么作用呢？
用三端雙向可控硅進行調光

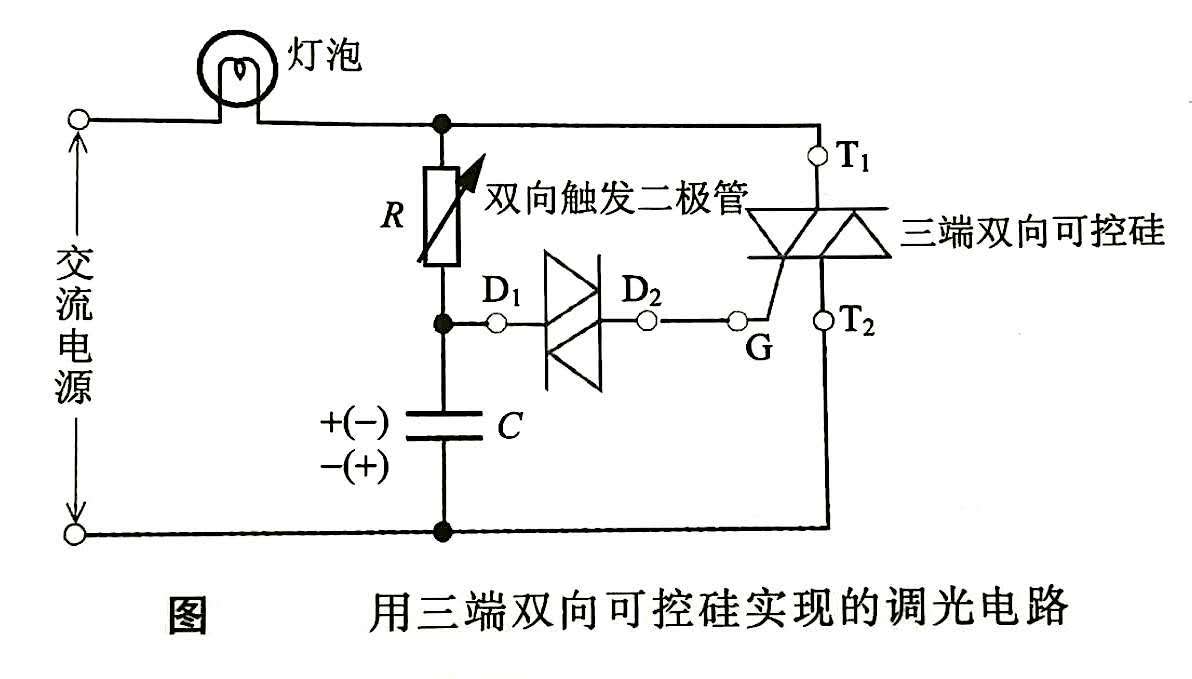

圖是由三端雙向可控硅和雙向觸發二極管組成的基本調光電路，用一個電阻和一個電容構成相位電路，結構很簡單。
在電阻R和電容C的兩端加上電壓,根據電壓的極性，電容中存儲相應的電荷。
當電容C兩端的電壓超過雙向觸發二極管的擊穿電壓時，C中存儲的電荷對三端雙向可控硅的柵極放電，觸發三端雙向可控硅，使T1和T2之間導通。導通的時機可通過增減電阻R來改變，所以能夠?qū)襞葸M(jìn)行調光。
