使用土隆電路的相位角變化
那么，加在整流柵上的電流之相位角是如何變化的呢?讓我們舉一個發生整流柵電流的土隆(Toulon)電路的例子來說明。

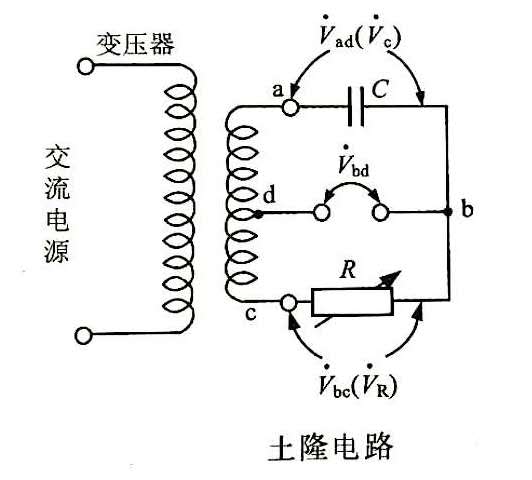

圖中就是所謂的土隆電路。
在此電路中,電阻R是可變的，它使輸出Vbd之間的相位角發生變化，將Vbd輸出加在可控硅的整流柵上作為觸發信號，就可以改變可控硅陰極、陽極之間開始導通的時機。

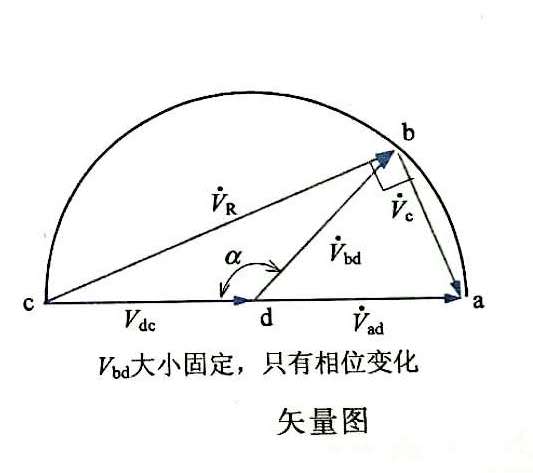

圖是表示此土隆電路的各個電壓之間的矢量關系圖。
其中，由于電路的性質，電阻R的端電壓VR與電容C的端電壓VC一直存在90°的相位差。另外,變壓器的次級電壓Vac是不變的,其中bd之間的輸出電壓Vbd的大小位于半圓abc上，是固定的(bd為圓的半徑)。
因此，土隆電路的輸出電壓Vbd具有大小固定、僅相位角隨著電阻R的變化而顯著變化的性質。

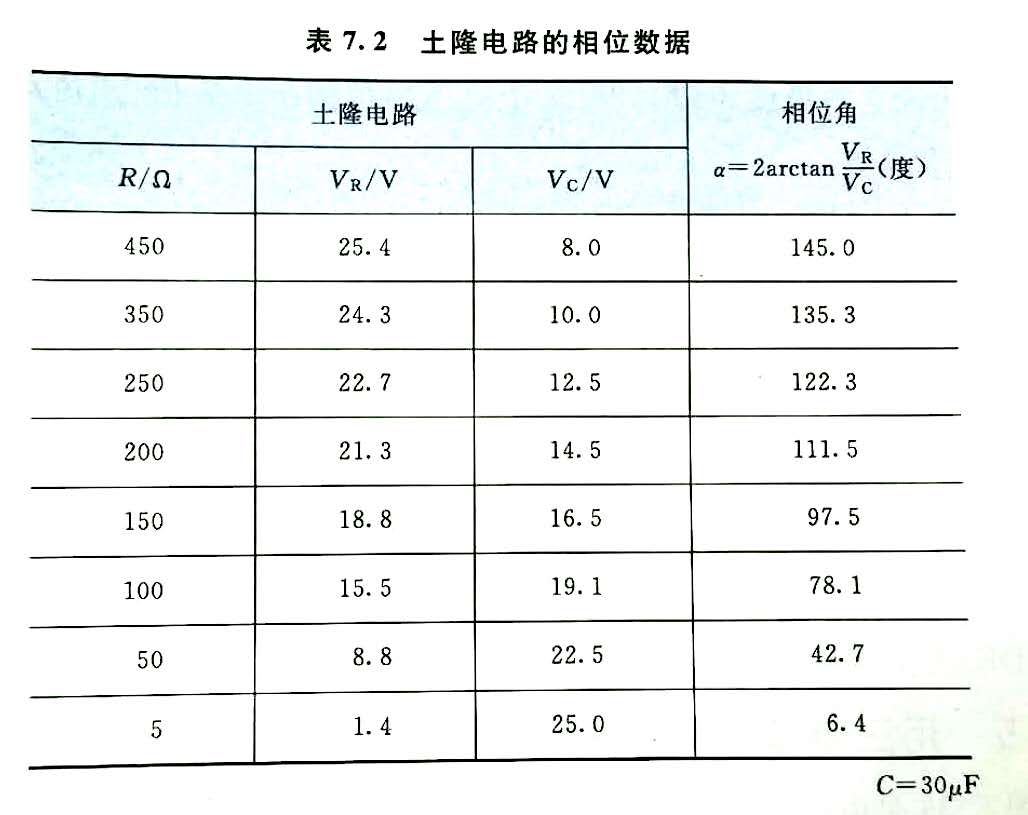

表為改變電阻R時相位角變化的數據例。

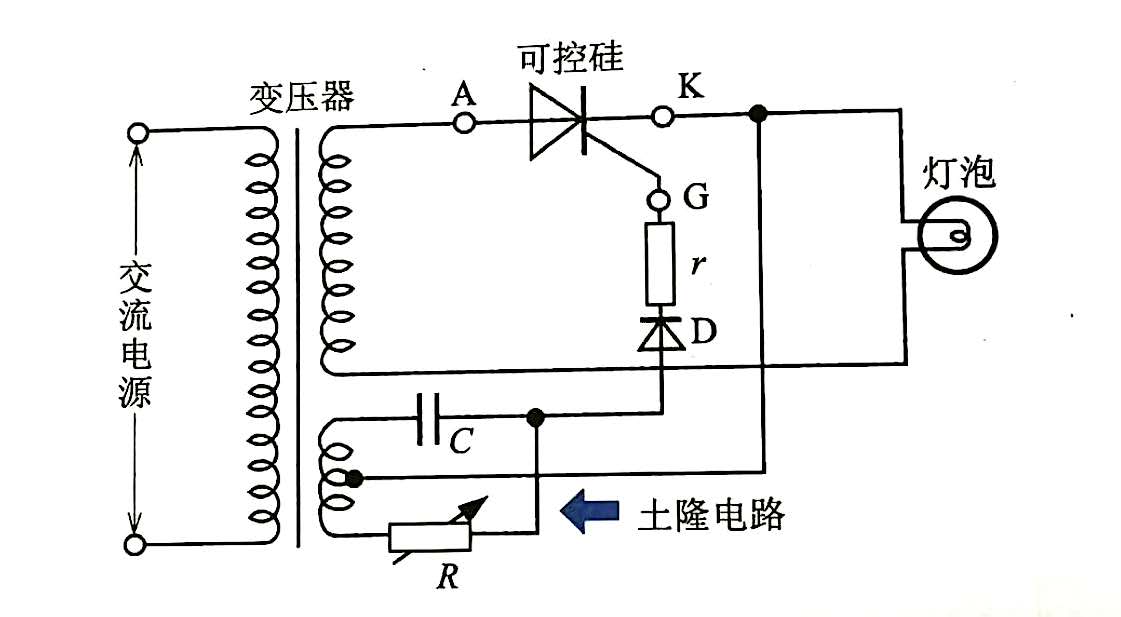

圖為基于可控硅的燈泡調光電路，上述土隆電路位于電路的下部中央，被加在可控硅的柵極和陰極之間。
燈泡的調光可以通過改變電阻R的大小來進行。
