整流電路
2020-10-29
廣州科譽
1361
整流電路
由交流得到直流的電路，有各種各樣的類型。對單相交流電源進行整流的代表性的電路主要有以下幾種：
1.半波整流電路

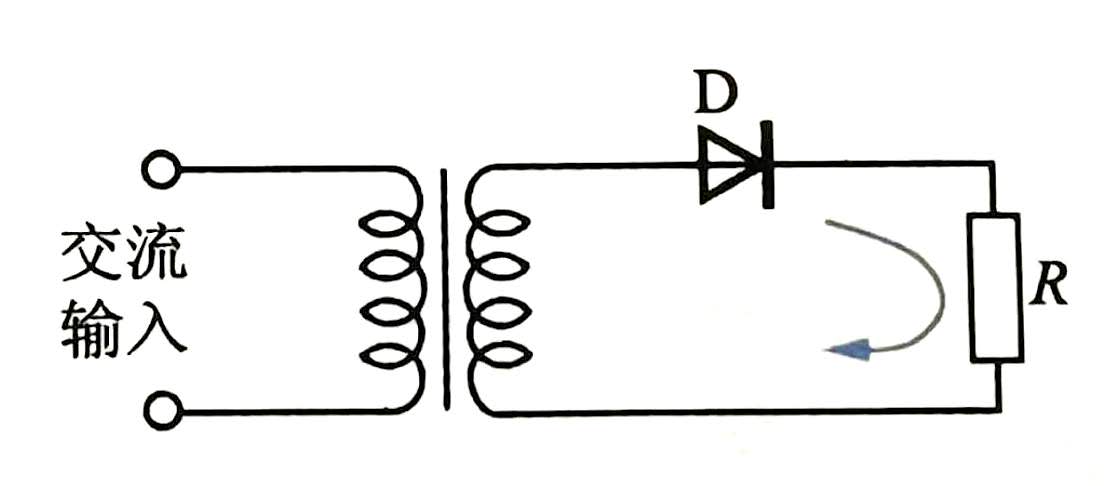

如圖所示，半波整流電路是使用單個整流元件進行整流的電路。
加上交流電壓后，交流只有半個周期能夠引起與二極管箭頭方向一致的電流。這種電路稱作半波整流電路。雖然電路簡單但波動成分多，而且變壓器中一直只有相同方向的電流流過，因此就會產生直流磁化這種不良的現象，而且波形特性也不好，所以不常用作整流電路。
2.全波整流電路
全波整流電路是在半波整流方式下，對剩下的半個周期的波形進一步進行整流的電路，有中心抽頭型和橋型兩種。
(1) 中心抽頭型。

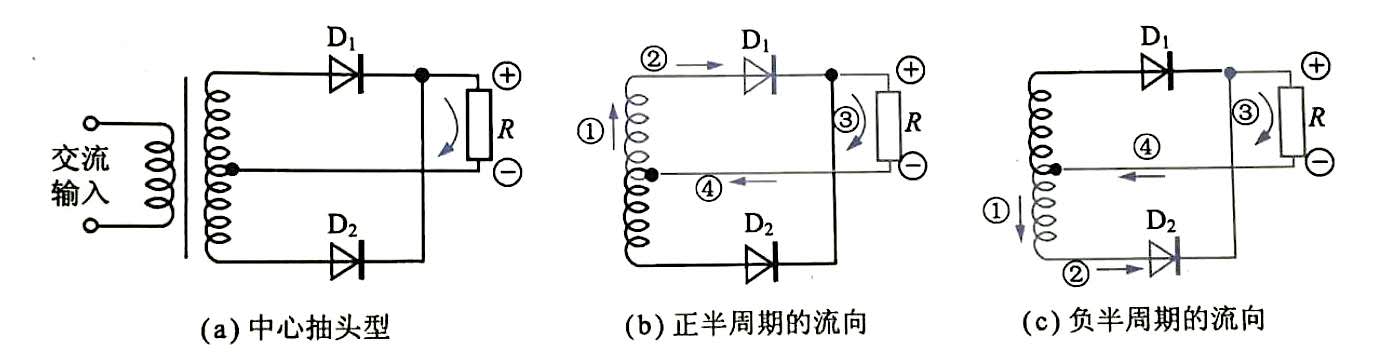

如圖所示，使用2個整流元件，為了能在交流的正半周期與負半周期都能整流，從變壓器次級線圈的中心引出抽頭構成電路。
這樣，交流電流通過正半周如圖、負半周如圖的①~④所示的路徑，負載電阻中總有同一方向的整流電流流過。此時，由于黑色線條部分的元件加的是反向電壓，所以沒有電流流過。
與半波整流相比，波動成分減少,而且變壓器中的直流成分交互流過，所以不會發生直流磁化的現象,并且波形特性比較好，所以被廣泛地應用為整流電路。
(2) 橋型。

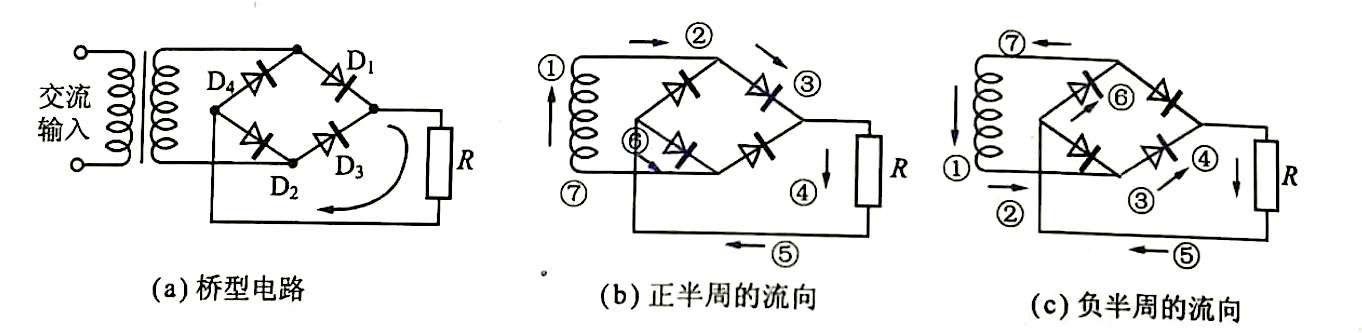

使用4個整流元件，構成如圖所示的橋式連接整流電路。
從圖、(c)所示的電流流向可見，無論在交流的正半周還是負半周，負載R中流過的一直是同一方向的電流。
這時，由圖可知，黑色線條部分的整流元件，因為加的是反向電壓，所以沒有電流流過。
橋型整流電路不需要從變壓器引出中心抽頭，所以變壓器的次級電壓與中心抽頭型相比只需一半就可以了，并且特性也比較好，所以作為整流電路得到了廣泛的應用。
