濾波器的作用—1
僅用整流元件進行整流而得到的波形如圖所示，含有很多的波動成分，還不能作為直流電源使用。
因此，如果能用什么方法來填補圖中的陰影部分，則波形變?yōu)閳D(b)所示的形狀。利用某種元件，去除整流波的波動成分，使輸出波形變?yōu)橄裰绷饕粯悠教沟碾娐贩Q作濾波或平滑電路。
濾波元件的作用如圖所示。
那么，讓我們看一下濾波電路究竟有什么作用呢？
1.利用電容的充放電作用
其實，整流波形的陰影部分可利用電容的充放電作用來填補。
接下來，如圖所示,將電容并聯接入電路，以利用它的充放電作用。
圖表示電容的充放電作用與整流波形之間的關系。在①-⑧的各階段電容C被充電，在②-③、④-⑤、⑥-⑦、⑧-⑨的各階段對電容C的充電電壓降低，C反而釋放已充的電荷。
圖中的著色部分表示了上述情況。所以整個波形已經很接近于直流了。

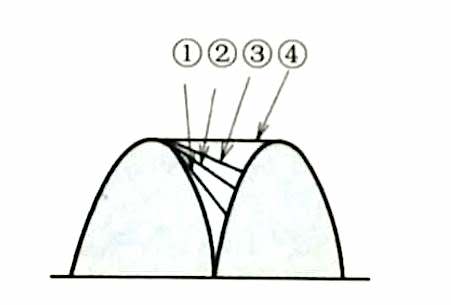

如前面所述的那樣,電容的放電特性與由負載電阻R和電容C所決定的時間常數=CR有關，因此有①~④所示的輸出波形(參見圖)。作為濾波電路，希望能具有④那樣能連接整流波形峰值的輸出特性，但因這是種放電現象，輸出會逐漸下降。
由于上述原因，必須使用電容量較大、10~ 100微法的電容。以使電容在被下一個整流波形充電之前能夠持續放電。
圖中標的間隔雖然較大，但實際上交流的半個周期的時間非常短，50Hz為1/50s、60Hz為1/60s,通過電容的充放電作用可以得到非常接近于直流的波形。
廣州科譽還有更多的電子電路、變頻器電路板維修等方面的小知識，如果您想系統的、深入的學習工業電路板維修方法時，您可以參加廣州科譽工業電路板維修技術培訓，近期將在2020年11月8日開班、下一期在2020年12月6日開班。一次交費學會為止，學習時間不限，如果您有興趣請致電020-37737885聯系吧。
