整流的初步認識
2020-10-28
廣州科譽
1527
通常，在電子電路中為了驅動晶體管，需要使用直流電源。此直流電源可以使用干電池，也可使用由交流整流而得的直流電源。
干電池因其體積小、質量輕、攜帶方便而被廣泛應用，但是反過來，它不能提供大電流，壽命也有限，需要不斷更換。
由交流整流而得的直流電源通常是從商用電源獲取的，因此可以提供很大的電流，利用晶體管電路可以得到穩定的直流輸出，更無需像干電池那樣頻繁更換。這些是它的優點。
這種對交流進行轉換而獲取直流的電路稱作整流電路。
那什么是整流？

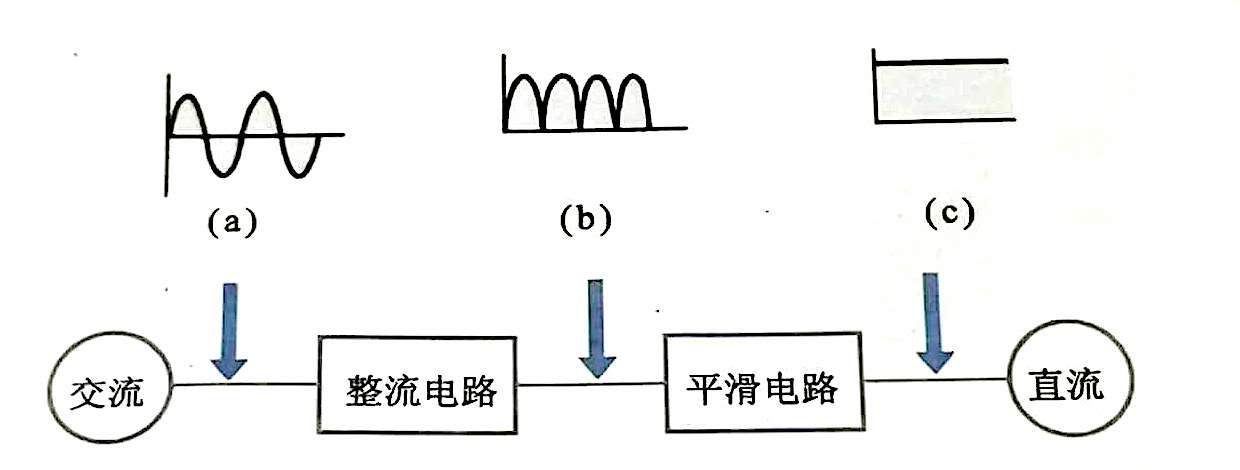

將交流轉換為直流這過程稱作整流，通常經過圖中所示的整流過程之后，就能夠夠得到直流。
如圖所示，將交流轉換為直流時，單靠整流元件還不能得到直流。如圖所示，其輸出波形含有波動成分(交流成分)，稱之為波動。這是一種介于直流和交流之間的波形,不作處理的話不宜作為直流電源使用。
因此要用被稱作“平滑電路”的一種波形整形電路進行加工，得到如圖所示的大小、方向都固定，不隨時間變化的直流輸出。

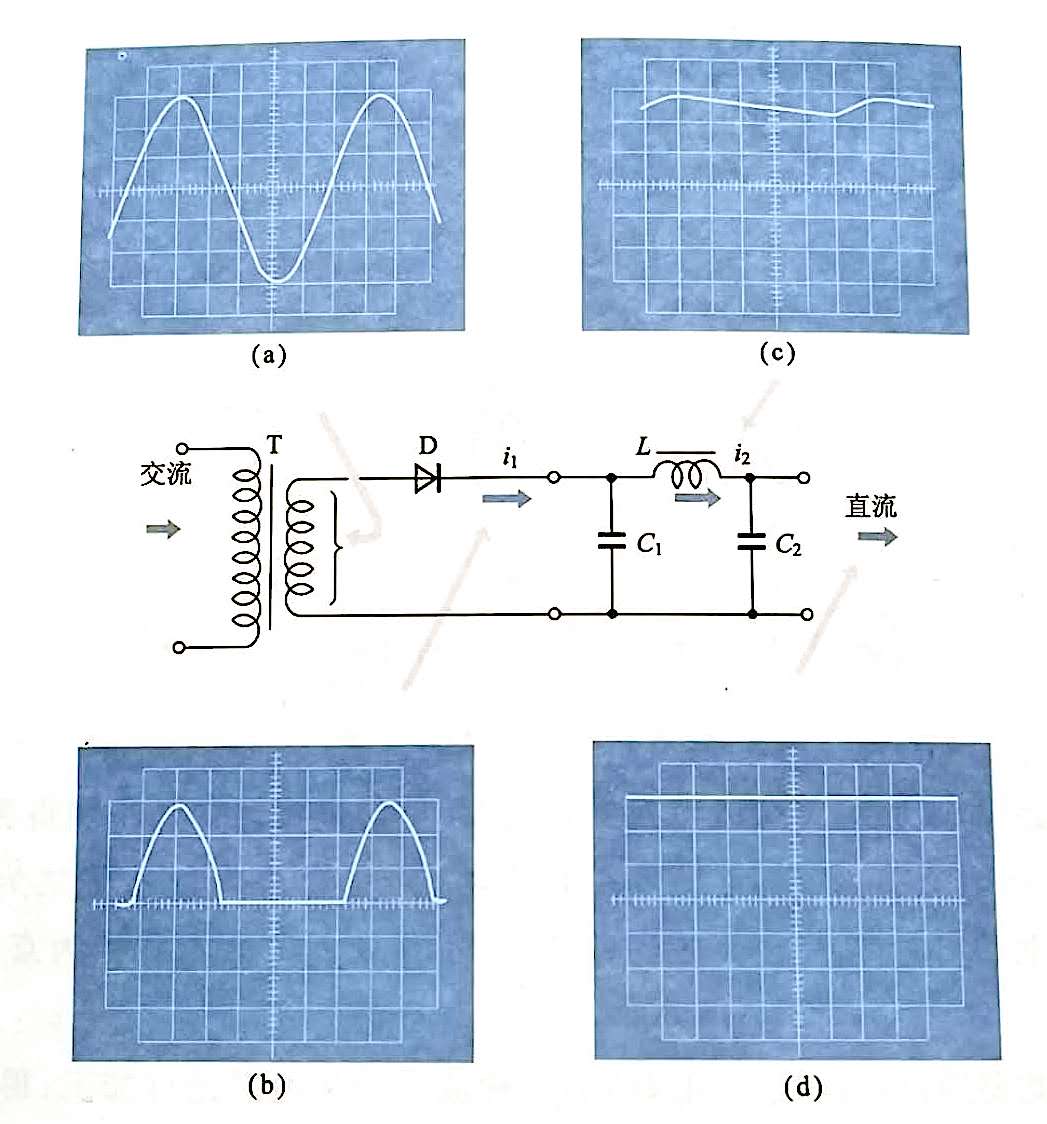

圖中是用示波器觀察到的波形。

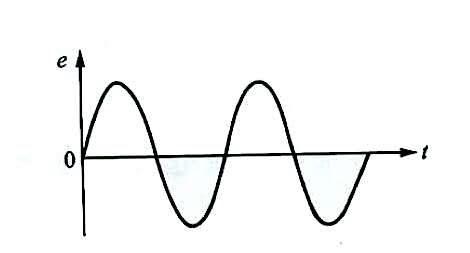

交流是大小和方向都隨時間而變化的波形。對它進行整流，也就是要設法截去涂有顏色部分的波形。
要實現此目的，可以使用被稱作整流元件的二極管(鍺二極管、硅二極管)、真空二極管、金屬整流器(硒整流器、氧化銅整流器)等元器件。
整流元件具有單方向?qū)щ姷男再|(zhì)，這種元件加上交流電壓時,能將交流波形的一半截去。

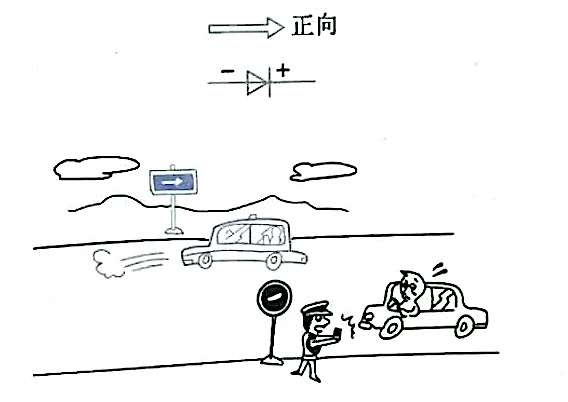

圖中將整流元件的作用比喻成交通標志。理想的整流元件應該有正向(單行道)電阻為0、反向(禁止通行)電阻為無窮大的性質。利用這一性質，我們可以對交流進行整流。
