使用二極管的開關電路
在邏輯電路中，二極管、晶體管等半導體器件也被用來作為開關元件，發揮著很大的作用。因?yàn)闆]有接點，所以被稱作無接點繼電器。
作為邏輯元件的二極管只需要微弱的電流就能工作，因?yàn)闆]有機械動作，所以無接觸點磨損，幾乎不消耗電功率。因此它的使用壽命也很長，是一種被廣泛使用的優秀邏輯元件。

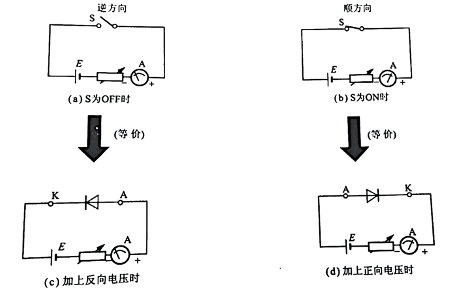

本節介紹二極管的開關動作，分析研究它作為邏輯元件是怎樣應用的。開關與二極管的關系如圖所示。
本節來討論二極管OR電路。

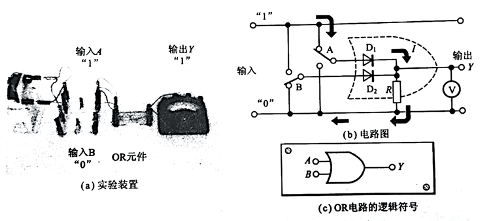

其工作電路如圖所示。
只要輸入A、B的其中有一方為“1”電平時，電流I通過“1"→A→二極管D1→電阻R→“0”的路徑流過。這時電壓表的指示為輸出端Y的電壓，即電阻R兩端的電壓降R X I(V)。因二極管的內阻(正向)而產生的電壓降可以忽略不計，因此，電壓表的指針偏轉為“1”電平。
輸入A、B都為“0"電平，即輸入A、B的開關都倒向“0”側，輸入電壓為“0”時，電壓表的指針指在“0"電平。

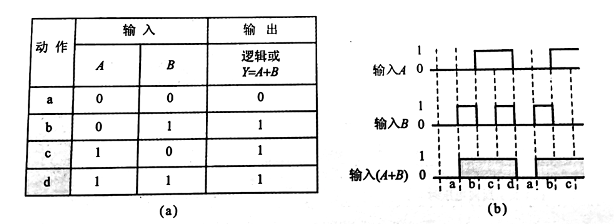

圖歸納了輸入A、B與輸出狀態的真值表，圖為其時序圖。由圖可見這形成了一個與開關電路相同的邏輯或，即OR電路。
下一節，我們來探討二極管AND電路。如果朋友們在學習過程中遇到什么困惑、或不想花費太多時間去研究學習變頻器維修技術，可以到廣州科譽變頻器維修培訓中心參加培訓，廣州科譽會把多年來對變頻器維修技術研究的成果、積累的經驗傳授給您，讓您僅需花費20天的時間就能掌握變頻器維修技術，為您提供一個學習的捷徑，一次投資終生受益，趕快聯系廣州科譽020-37737885咨詢培訓事宜吧！
