二極管AND電路
2020-10-16
廣州科譽
1755
二極管AND電路

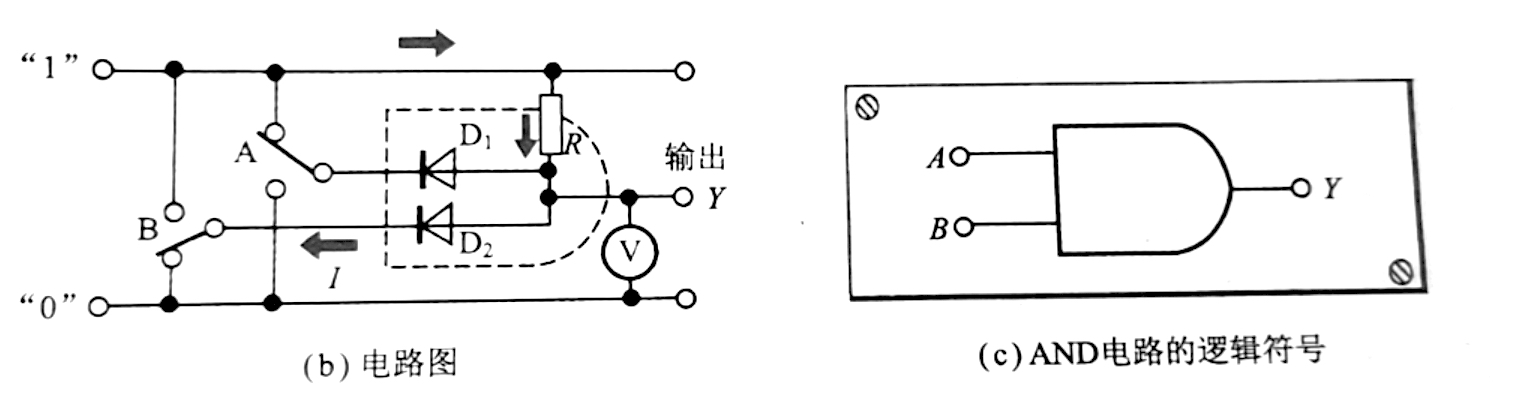

圖中所示電路的工作情況分析如下。
因?yàn)檩斎隑為“0”電平(切換開關倒向下邊)，電流I通過電阻R→二極管D2流動。這時，電壓表的指示幾乎為0V，所以輸出Y為“0”電平。
為了使輸出Y指示電平“1”，輸入A、B必須都為“1”電平(切換開關倒向上邊)。

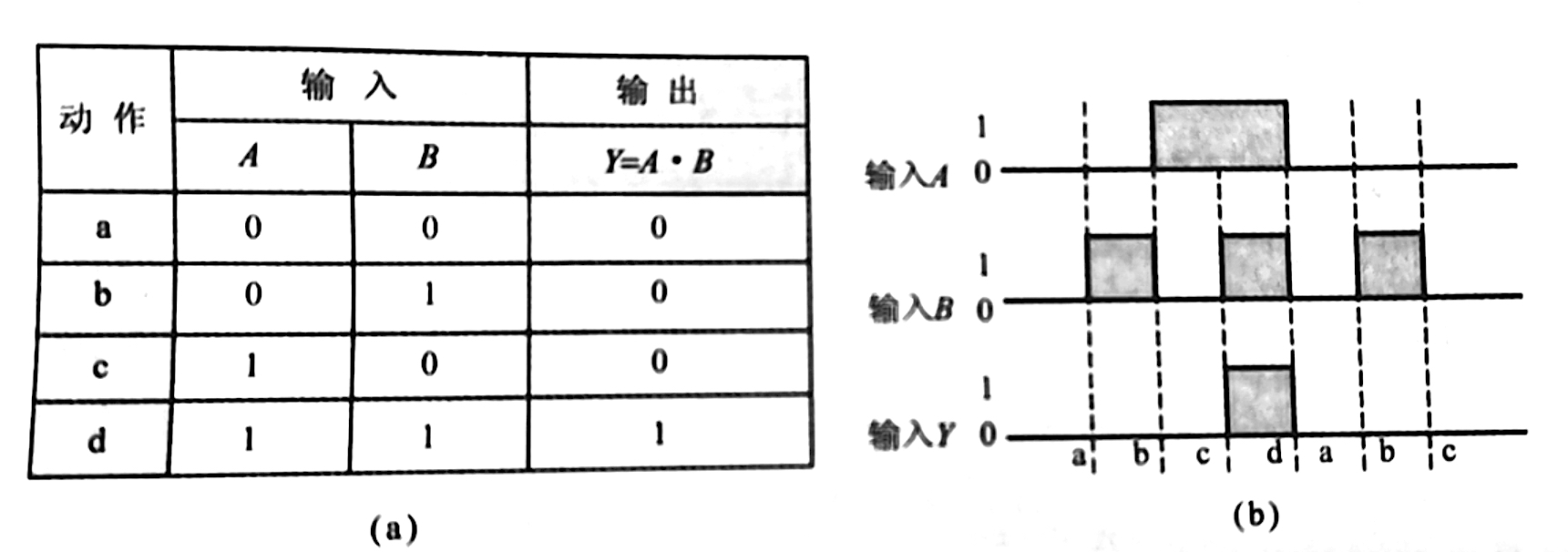

歸納一下輸入輸出的狀態，可以得到圖所示的真值表和圖所示的時序圖。完成這樣動作的電路稱作邏輯與或AND電路。

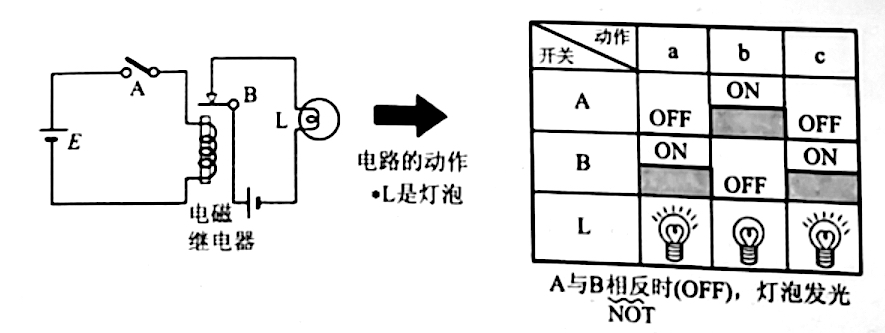

但是注意，二極管不能制作NOT電路。開關電路，與二極管一樣，僅靠其本身是不能構成NOT電路(非電路)的。使用2個開關電路、按圖所示的方法組合起來，可以構成NOT電路。然而即使用2個二極管也不能構成NOT電路。
小知識：時序圖與順序控制
時序圖是一種能夠?qū)⑤斎?類似開關ON、OFF的電路動作狀態)在某個時間段內變化時，將輸出狀態以一目了然的形式加以表達的圖表。
順序控制是按預先制定好的順序，依次推進各個階段的一種控制。例如洗衣機，設定好從洗衣到脫水的順序，然后只要按下“開始”，工作便會將這種狀態變化用時序圖記錄下來，便可以清楚直觀地了解到各個階段的動作狀態，非常方便。
