邏輯電路
2020-10-13
廣州科譽
1243
電梯、鐵路的售票系統由于其服務性質的需要，為了實現、并且準確的運行，需將邏輯電路有效地組合起來加以利用。因此，邏輯電路可以說起著系統心臟的作用。
另一方面，即使是復雜的計算器，如果將其分解開來，可以發現它也只不過是由一些基本的邏輯電路組合而成的。
本章學習邏輯電路的基礎知識，通過組建各種各樣的電路來理解它們的工作原理。
就以我們?nèi)粘Ｉ钪惺褂玫臄?shù)字式鐘表和計算器等等，都是巧妙地利用了電子信號(ON、OFF)制成的。它的基本元件就是邏輯電路。
邏輯一詞具有“條理清晰的見解“的含義，它是建立在給一系列組合電路輸入電子信號(ON、OFF)，然后讀取其輸出這一過程基礎上的。
接下來我們來了解公共汽車下車呼叫燈的工作原理

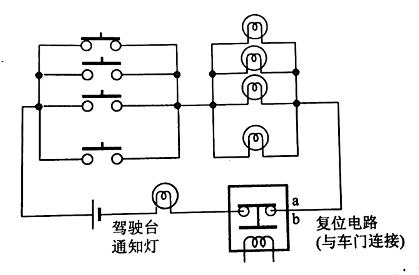

在日本，無人售票公共汽車的座位旁邊或是車廂頂部都有幾組通知司機用的下車呼叫燈與按鈕。乘客只要按下其中的任何一個開關，所有的信號燈就一齊點亮，通知司機有乘客要下車。汽車到站、打開車門后，復位電路發揮作用,使電路恢復原狀(關掉所有的信號燈)。其基本電路如圖所示。

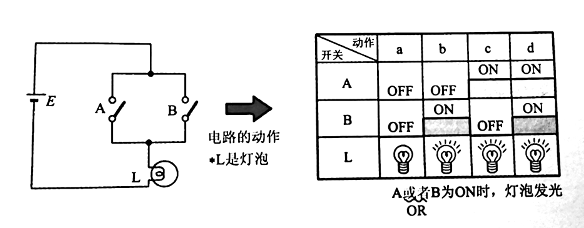

圖為以并聯方式連接的2個開關與信號燈的關系。
將開關的開、關(ON或OFF)與信號燈的亮、滅之間用“1”、“0”對應，表中總結了輸入輸出的所有狀態，這種表稱作真值表。
動作 | 輸入 | 輸出 | |
A | B | L | |
a | 0 | 0 | 0 |
b | 0 | 1 | 1 |
c | 1 | 0 | 1 |
d | 1 | 1 | 1 |
完成這種動作的電路(并聯接點電路)稱作邏輯(運算)電路或稱作OR電路。公共汽車的下車呼叫設備就是通過按下并聯的按鈕開關而工作的，所以它是一個OR電路應用實例。
