乙類推挽放大器的基本原理

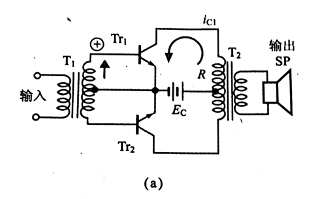

當Tr1的基極側為正時，電流流過Tr1，而當Tr2的基極側為正時，則電流流過Tr2。

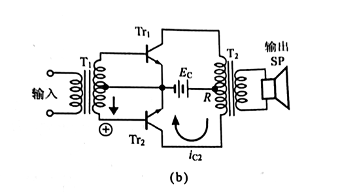

集電極電流(輸出電流)分別從相反方向流入變壓器T2中，所以揚聲器(T2的次級線圈)流通正和負的電流(參見圖)。
假設電源電壓Ec=6V，T2的初級端電阻R= 200Ω,集電極電流Ic=30 mA的時候，則IcR=30X10 -3x 200=6(V)，集電極電壓Vce為0。集電根電流Ic=0時，集電極電壓Vce為6V.
輸出電流為30mA，輸出電壓為6V，所以輸出功率P0為： P0=6x30x10-3/2=90X 10-3(W)= 90(mW)

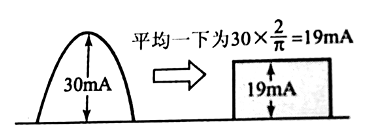

此時，由電源電壓Ec流入的電流波形如圖所示。平均值等于最大值x 2/ π(參見圖)，所以
30x10-3x2/π=19x10-3 (A)= 19(mA)
電源的輸入為：P1=6x19X10-3=114X 10-3 (A)= 114(mA)
因此，放大器的效率為：n=p0/p1x100%=（19x10-3）/（114x10-3）X 100%≈78%
另外，因為流過輸出變量器T2的電流ic1和ic2的直流成分的方向互反，所以具有變量器鐵心無直流磁化的優點。電路的組成雖稍顯復雜，但因乙類推挽電路擁有此優點，在晶體管收音機的輸出段(連接揚聲器的地方)，幾乎無一例外地全部使用推挽連接。
推挽放大電路的特征：推挽放大電路由2個晶體管成陰極對稱地連接在一起，通過變量器T1將值相等、相位相反的輸入分別賦予Tr1，Tr2。此種反相位的輸入稱作倒相。輸出在變量器T2的次級合成，此放大電路的優點在于即使由晶體管取出的輸出波形稍微有點失真，合成時也會互相抵消，因此可以進行低失真的放大。
