對講機的工作原理
2020-09-09
廣州科譽
1671
對講機的結構
對講機是一種是一種能使不同場所的2個人進行通話的裝置(例如門口與客廳、房間與客廳)。實現此功能的支柱，就是前面所介紹的放大器。

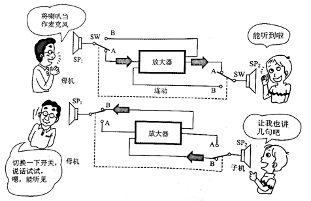

工作時,將主機的聯動開關切換到A，從主機對子機講話。接下來，要從主機聽子機的回答時,將開關切換到B。這樣,對著子機話筒(以揚聲器代用)所講的話就會被傳遞到主機。
不管是從主機講話還是從子機講話，此時的輸入信號總是由主機一側的輸入端輸入，由子機的輸出端輸出。而這正是使用聯動開關的原因。

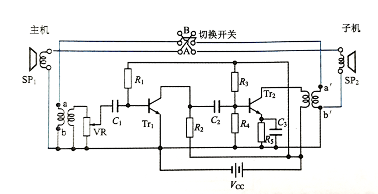

對講機是一種低頻放大器的應用，其實際的電路與連接如圖

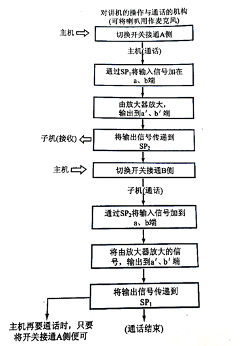

操作如圖所示，說明如下:
(1)對著SP1說話時，輸入信號被加載到a、b端(事先將開關切換到A側)。
(2)輸入信號經Tr1、Tr2放大后,出現于a'、b'端。然后被加載到SP2。
(3)從SP2的通話先將開關切換到B側，然后再進行。
(4)從SP2輸入的信號同樣被加載到a、b端，然后出現于a'、b’端。在電路圖上跟蹤一下的話，可知被輸出到了SP1。SP1→SP2 和SP2→SP1均為低頻放大。
