功率放大器的工作點
為了從揚聲器放出聲音，用一個晶體管不可能達到目的，必須使用多個晶體管(多級放大)，而且還要使用帶散熱板的晶體管來驅動揚聲器?？刂拼箅娏鞫〉幂敵龅姆糯笃鞅环Q為功率放大器。根據其工作點的基準設在何處，可以分為甲類、乙類和丙類三類。
1.甲類放大
在負載曲線的中央部分設置工作點,使交流信號在不涉及截止頻率與飽和區域的范圍內工作。此時，恒有電流(集電極電流)輸出(參見圖)。
2.乙類放大

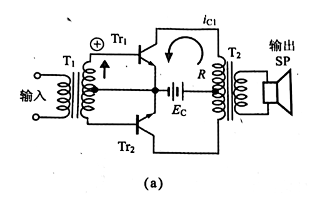

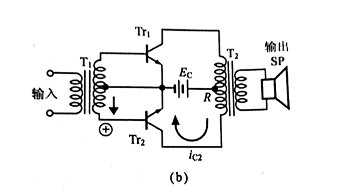

工作點設置為集電極電流為0時的集電極電壓值上，只有一半的交流信號發揮輸出電流的作用。因此，輸出電流波形與輸入電流波形不一樣。如果采用推挽連接(參見圖)，被切除的半邊可以用另外一個晶體管放大，也可以再現輸入波形。
3.丙類放大
基極-發射極之間預先流通負電壓(偏置)，并以此作為工作點。因此,交流信號達不到一定強度就沒有任何輸出。只有當交流信號超出截止區域時才有輸出電流。
放大聲音和音樂時，因?yàn)椴幌Ｍ惺д?，所以使用甲類放大器或乙類推挽放大器。但是無論以哪個工作點放大，因晶體管存在集電極電壓、集電極電流及集電極功率的最大限制，都不能超出這些值的規定范圍來使用。
想知道更多關于變頻器電路板維修方面的小知識，關注微信公眾號：廣州科譽電子。最近一期變頻器電路板維修課程將于2020年10月3日開班，上午九點進入試聽課環節，歡迎大家前來體驗，免費名額限10人，名額有限，有興趣的朋友趕緊來報名吧！??！報名電話：020-37737885 / 13610069385，微信：ss13660337697。
