構成電子電路的重要零部件-2
1. 電容器
電容器是我們非常熟悉的元件,在很多電路中使用。其基本結構包括電介質和夾住介質的電極。

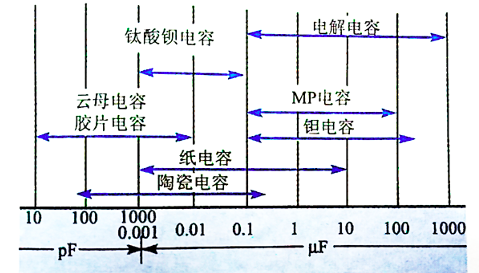

如果對電容器從其結構加以分類則如表1所示，容量如圖1所示。在收音機和電視機中,巧妙地利用了電容器不能通過直流、但可以通過交流的性質。
零部件名稱 | 在晶體管電路中的功能（主要作用） |
電容器 | 1.作為電容 2.偏置電容（直流屏蔽） 3.濾波器 4.振蕩電路 5.脈沖發生電路，積分電路 |
電阻器 | 限制電流 分壓 分流 |
種類 | 特征 |
薄膜電容 | 以聚丙烯為電介質，金屬箔為電極 |
陶瓷電容 | 將鈦酸鋇等圓板以銀電極側夾而成 |
鉭電容 | 將鉭電解液化后制成被膜,然后往上附著二氧化錳 |
紙電容 | 用薄紙作為電介質，再用金屬箔卷成滾筒狀 |
MP電容 | 在真空中對鋁通電使其在高溫下蒸發并附著于電容紙上,這種紙稱為金屬化紙。以金屬化紙為電極的紙電容稱作MP電容 |
云母電容 | 用云母板作為電介質,與金屬箔交替重疊制成的電容器。用于高頻交流電路 |
電解電容 | 利用化學反應，其特征是絕緣被膜薄、單位電極的容量大 |
2. 電阻器
和電容器一樣,電阻器也是常用的元件。電子電路中常在磁棒支撐體表面涂敷電阻材料作為電阻。

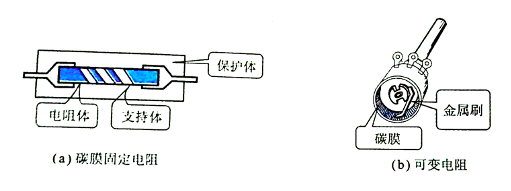

電阻的種類及特征如表1所示,其結構如所示。
注意事項:選擇電阻時，不僅要注意電阻值，而且要注意其容許電流也是非常重要的。即使是同樣的電阻值,因電阻線的粗細、電阻器結構的不同，可流通的電流(容許電流)也會有差異。使用時必須考慮電路的電流,選擇的電阻的容許電流必須大于此電流值。
種類 | 特征 |
碳膜固定電阻 | 凹槽使電流的通道變?yōu)榫€圈狀，可以通過改變長度獲得任意電阻值 |
金屬膜電阻 | 具有在磁材料底盤上蒸鍍電阻合金的結構，溫度變化小 |
繞線電阻 | 碳膜類電阻不能做到大功率和高精度，因此用電阻線繞成,但很難做到大電阻值 |
旋轉型可變電阻 | 多為在酚醛樹脂的底板上涂敷碳膜，然后裝上滑動金屬刷制成 |
