構成電子電路的重要零部件
近年，隨著體管的發展，電子電路變得越來越小型化。這倒不是電子電路變得簡單了，相反更趨復雜。由于電氣原材料的進步，零件、元器件的小型化使得可以使用的元件數增加，因此必須認為是在兼?zhèn)淞诵阅艿幕A(chǔ)上的小型化。
在此，對電子電路主要零部件的作用進行說明。這是使用電子電路的基礎。
1印制電路的必要性
電子電路的元器件從電子裝置制造的角度出發，大多數都采用印制電路。印制電路就是將電子電路本身印刷為線路，由于接線操作方便，完成后可無故障工作，對于構筑電子電路來說，具有較高的可靠性。

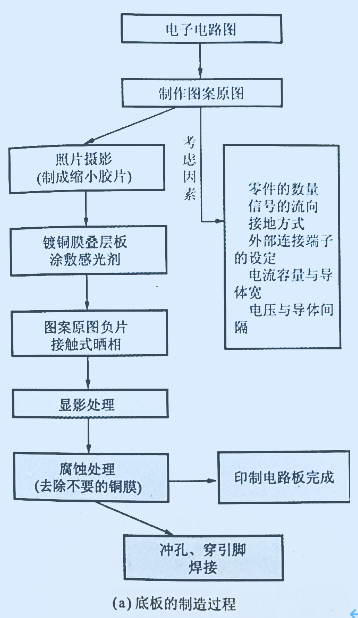

印制電路的制造過程如圖所示。
2.線圈的作用
線圈在電路中起電感作用。線圈的主要用途如表所示。
從結構上加以分類的話，可分為空心線圈和磁心線圈。
(1)空心線圈，僅用導線材料構成，制作方便。要獲得大的電感時，因其圈數增加太多而變得不實用，但作為無失真電壓的高穩定性元件仍有其使用價值。
(2)磁心線圈，可以防止渦流。隨著適合高頻特性的鐵氧體磁心技術的進步，在小型通訊用線圈和變量器等元件中,使用了以鐵氧體為磁心的線圈。
3.變量器、變壓器
用在電源裝置中，以轉換電壓為目的的稱為變壓器，以轉換電壓、電流阻抗為目的的稱為變量器。
零部件名稱 | 實物 | 在晶體管電路中的功能（主要作用） |
底板 |
| 安裝零件 確保接線 穩定性 提高性能 |
線圈 |
| 作為電感 利用電磁力（顯像管的偏轉線圈等） 諧振電路（同步線圈、振蕩線圈） 阻止交流成分（平滑線圈、去雜音線圈等） |
變量器、變壓器 |
| 改變阻抗、電流電壓 阻止直流 |
