為了使晶體管進行放大工作，必須施加偏置。所謂偏置，就是在需要放大的信號輸人處(發射極接地時,PNP型、NPN型均為基極-發射極之間)預先流通一定大小的電流(或加載直流電壓 ,參見圖)。
對晶體管施加偏置就是在發射極-基極之間加載正向電壓。但如果僅以電壓來考慮偏置的話并不合適,因?yàn)榧词闺妷合嗟?，溫度變化后電流也?huì)發生變動。所以考慮晶體管電路的偏置時,用電流的大小來規定較為合適。那么，為什么需要預先流通一定大小的電流呢?接下來，我們來看一下沒有偏置就無法放大的原因。
加偏置的理由

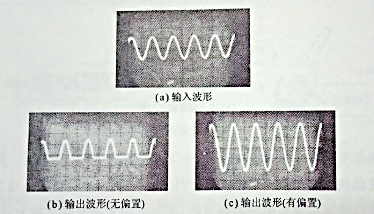

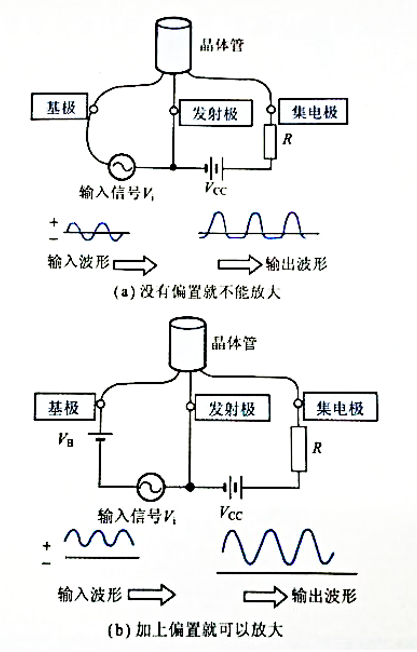

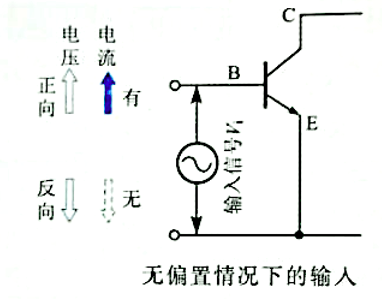

現在，我們想要放大某一交流信號，如果直接加到基極-發射極之間會怎樣呢?此時,假設集電極已通過負載電阻加上了電壓。在此狀態下加人輸人信號則如圖所示，即對基極-發射極加上了與輸入信號頻率變化相一致的正向、反向來回反轉的電壓。但是，晶體管只有當基極-發射極被加載正向電壓時才會工作,因此電阻(連接于集電極上的電阻)的兩端得到的是被切掉了半邊的、只有半波的輸入信號整流波形(如果輸入信號太小，甚至連此整流波形也無法得到)。結果，得到的是與輸入波形相去甚遠的波形。
如果預先流通一定大小的直流電流，即使輸入波形變?yōu)樨?fù),基極-發射極之間總為正向電壓,輸入信號的微弱變化也會如實地被作為輸出電阻兩端的較大變化而取出[即進行了放大,參見圖]。
