變頻器主電路的作用和變頻器主電路組成
2019-12-26
廣州科譽教育
2556
變頻器主電路的作用。在變頻器電路結構組成中，變頻器主電路是變頻器電路中的一部分單元電路。這部分電路是把220VAC的交流電或380VAC的交流電經過整流元件，把交流電轉變?yōu)槊}動的直流電，在經濾波電路濾除掉脈動直流電中的交流成分，并自居升高，經制動電路處理后再由逆變電路將直流電變?yōu)橐欢ㄋ桀l率的交流電送電動機，使電動機的轉速達到人們所需要的設定頻率轉速，這就是變頻器主電路的作用。
變頻器主電路的結構組成。廣州科譽變頻器維修培訓中心的司工通過對西門子變頻器、施耐德變頻器、ABB變頻器、丹佛斯變頻器、ABB變頻器、安川變頻器、富士變頻器、臺達變頻器等多個品牌變頻器的電路組成進行觀察，把變頻器主電路的結構組成歸納為輸入電源抗干擾電路、整流電路、濾波電路、制動電路、逆變電路、電流傳感器電路幾大部分所組成的。
輸入電源抗干擾電路是以電阻元件、電容元件、電感元件為主所組成，它是把輸入到變頻器的220VAC的交流電或380VAC的交流電中一些干擾成分濾除掉，確保輸入給變頻器的電源為純正的頻率為50HZ、電壓為220VAC的交流電或380VAC的交流電；
整流電路是由單相整流橋或三相整流橋所組成，對于小功率的變頻器整流電路大多集成在一起，業界稱之為整流模塊，對于大功率的變頻器整流電路通常是采用六個獨立的整流二極管進行整流；
濾波電路是由電容、電感所組成的，對于小功率的變頻器通常用二至六個電解電容，對于大功率的變頻器會獨立做成一塊電容濾波板，再加上大濾波電感所組成。

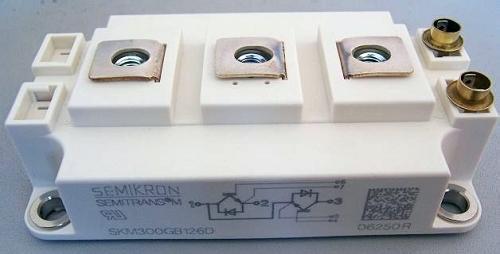

制動和逆變電路是由7個IGBT所組成的，對對于小功率的變頻器通常把7個IGBT集成在一起，業界稱之為IGBT模塊，對于大功率的變頻器生產廠家會采用7個獨立的大功率IGBT；也有部分廠家將整流電路、制動電路、逆變電路集成在一個模塊內制作成IPM智能模塊。
電流傳感器電路主要由兩個電流傳感器所組成，生產廠家把電流傳感器串接在變頻器的三相輸出電路的其中兩相中，用以檢測變頻器的輸出電流。
對于變頻器主電路或其它組成電路的詳細作用，朋友們想要了解的更具體、更透徹的話，朋友們可以關注廣州科譽電子微信公眾號，或廣州科譽的微信號與廣州科譽變頻器維修培訓中心的培訓師進行技術交流。
