電路板維修工具配置
2019-08-09
廣州科譽教育
2137
電路板維修技術人員在進行電路板維修時，經常要對電路板中各電路的工作狀態是否正常進行判斷，這時我們就需要采用相應的電路板維修工具才能進行檢測、才能得出電路板中各電路的工作狀態運行是否正常的判斷。那么，我們?cè)谶M(jìn)行電路板維修工作時需要配置那些電路板維修工具呢，廣州科譽電路板維修培訓中心的工程師們根據多年的實踐經驗推薦以下維修工具，您可以根據自己的經濟條選用。
電路板維修需要的通用類工具。電路板維修需要的通用工具類需要配置螺絲刀、鑷子、尖嘴鉗、斜口鉗、剝線鉗、扳手、銼刀、刻刀、放大鏡、電烙鐵、電路板焊接輔助工具等。螺絲刀要準備各種不同的規格，配置一字螺絲刀、十字螺絲刀、梅花螺絲刀、內六角螺絲刀、套筒螺絲刀等，這樣不管遇到哪一類螺絲需要拆卸都能采用所配置的螺絲刀順利進行拆卸。
配置鑷子時也要配置不同的規格，以方便用于夾取不同的電子元件，進行焊接或拆除。對于較大的電子元件或?qū)Ь€頭，可選用較短、鋼性大較硬的鑷子用于夾?。粚?duì)于用于較小的貼片電子元件，可選用較長、較軟，剛性小的鑷子進行夾取。刻刀用于刮除元件管腳表面的氧化層，切斷不需要的銅箔走線，刮除電路板表面的氧化層，以及刮除電路板銅箔走線表面的綠油，露出有光澤的銅箔表面，便于維修時連線。
電路板修復工具套件一般有6件，用于彎折及調整管腳、切斷走線及刮除管腳表面氧化物、擴大管腳孔位便于焊接、清除焊錫殘?jiān)⑶宄娐钒灞砻娴谋Ｗo(hù)漆、翹起拆焊中的芯片等。老虎鉗可以用于夾持螺絲頭劈裂的螺絲，便于擰松；尖嘴鉗用于夾取螺絲、導線等小部件；斜口鉗用于剪切導線及焊接后過長的元件引腳；剝線鉗用于剝除導線的塑料表皮。
現代的電路板中所用的電子元件越來越小，線路越來越密，我們還需要配置LED放大鏡或電子顯微鏡，以便于我們觀察細小元件的型號、焊接情況以及電路板上的細小走線情況。放大鏡最好選用帶照明燈的，放大15倍和40倍的各一款備用，放大15倍的可用于大部分電路板和小元件的絲印放大觀察，部分絲印字體極小的元件可以使用40倍的放大鏡，但不宜使用更大放大倍數的，放大倍數越大，越需要貼近觀察，更大倍數會不大方便。
什錦銼用于維修中可能碰到的電路板修飾加工；酒精壺可以盛裝酒精、洗板水等電路板清洗溶劑；防靜電毛刷用于去除電路板的灰塵，清洗臟污表面。

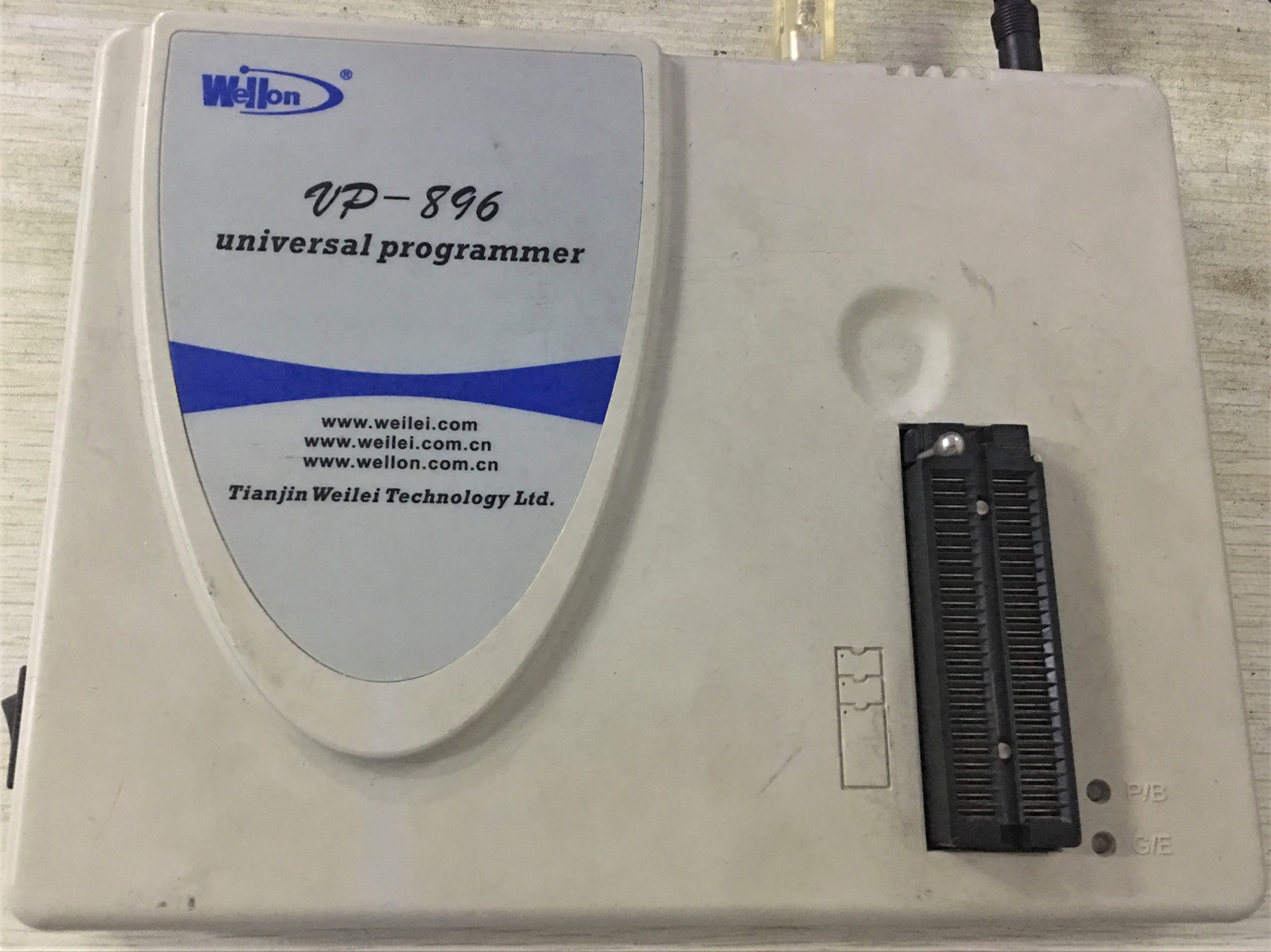

電路板維修需要的專用類工具。電路板維修需要的專用工具類需要配置：指針萬用表、數字萬用表、電容表、毫伏表、電橋、晶體管測試儀、信號發生器、數字示波器、芯片燒錄器、全集成電路測試儀、電路在線維修測試儀、掃頻儀、BGA返修臺、回流焊接臺、熱風臺、維修可調穩壓電源、各型鱷魚測試夾、飛機測試夾等。
對于上述專用類工具電路板維修工具的配置，廣州科譽電路板維修培訓中心的工程師建議您根據自己的經濟實力來配置，對于經濟條件不太好的可以選用基本的專用工具即可，對于經濟條件較好的可以配置高檔的、齊全的電路板維修工具。如果您對電路板維修工具的配置有什么疑問，可以添加廣州科譽微信13610069385與廣州科譽的技術支持工程師進行交流探討，下一期將講解各型電路板維修工具的用途及選用，敬請關注。
