無觸點開關電路與有觸點開關電路的區別
2025-07-22
廣州科譽
1
無觸點開關電路與有觸點開關電路是電子電路中實現電路通斷控制的兩種不同方式，它們在結構、工作原理、性能特點等方面存在顯著區別。以下從多個維度詳細對比無觸點開關電路與有觸點開關電路的不同點：
什么是有觸點開關電路

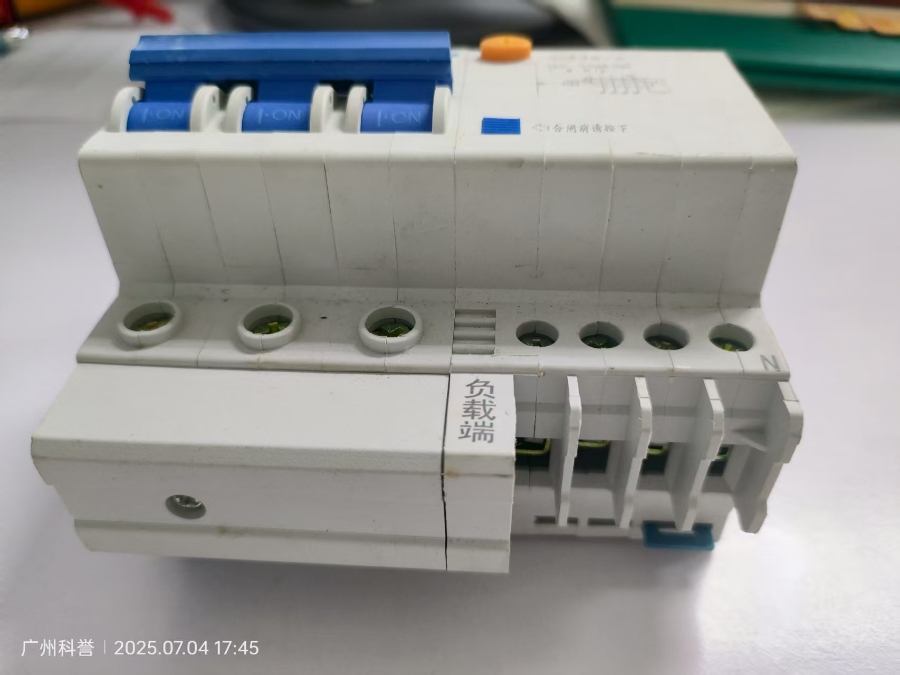

有觸點開關電路是一種由機械觸點組成（例如金屬片、簧片）、可以接通或斷開電路的物理接觸與分離從而能實現控制電路通斷的開關電路，常見形式包括繼電器、按鈕開關、斷路器、閘刀開關等。
有觸點開關電路的工作原理：當給有觸點開關施加外力（如按壓按鈕、電磁力驅動繼電器銜鐵）時，機械觸點受到外力的作用使電路接通或斷開。
什么是無觸點開關電路
無觸點開關電路是一種不依賴機械觸點的物理接觸與分離，而是通過半導體器件的導通與截止?fàn)顟B(tài)變化（例如晶體二極管、晶體三極管、場效應晶體管），實現電路接通或斷開的電路。它完全摒棄了傳統開關的機械運動部件，依靠電子信號（電壓或電流）來控制主電路的開啟與關閉，是電路板中常用的一種電子電路。
無觸點開關電路的工作原理：無觸點開關電路是利用半導體器件的單向?qū)щ娍刂铺匦裕ㄟ^電壓或電流信號改變晶體三極管、場效應基尼管等器件，使它們工作在導通或截止?fàn)顟B(tài)，從而實現電路板中控制電路的接通或關斷功能。
無觸點開關電路與有觸點開關電路關鍵性能對比
對比維度 | 有觸點開關電路 | 無觸點開關電路 |
開關速度 | 慢（機械觸點運動存在慣性，通常毫秒級） | 快（半導體器件響應僅需納秒至微秒級） |
使用壽命 | 短（機械觸點頻繁通斷會產生磨損、氧化，壽命通常為 10 萬 - 100 萬次） | 長（無機械損耗，壽命可達 1000 萬次以上，甚至接近無限） |
觸點火花 / 干擾 | 有（觸點斷開時因電流突變產生電弧，干擾電路及周圍設備） | 無（半導體器件無電弧，電磁兼容性好） |
功耗 | 較高（機械觸點接觸電阻較大，且繼電器等需驅動線圈耗電） | 較低（半導體器件導通電阻小，控制端功耗極低） |
負載能力 | 可承受大電流（如大功率繼電器），但受觸點容量限制 | 中小功率更優，大功率需散熱設計（如晶閘管） |
環境適應性 | 差（振動、灰塵、濕度會影響觸點接觸可靠性） | 強（抗振動、耐高低溫，適合惡劣環境） |
控制方式 | 多為手動或電磁驅動，難以集成到自動化控制回路 | 易與電子電路集成，支持電壓 / 電流信號遠程控制 |
適用場景差異
有觸點開關電路適用場景：對于一些開關速度要求不高、負載電流大且頻繁操作、需求低的場合（如電力系統的高壓斷路器、照明開關）或需要隔離強電與弱電的場合。

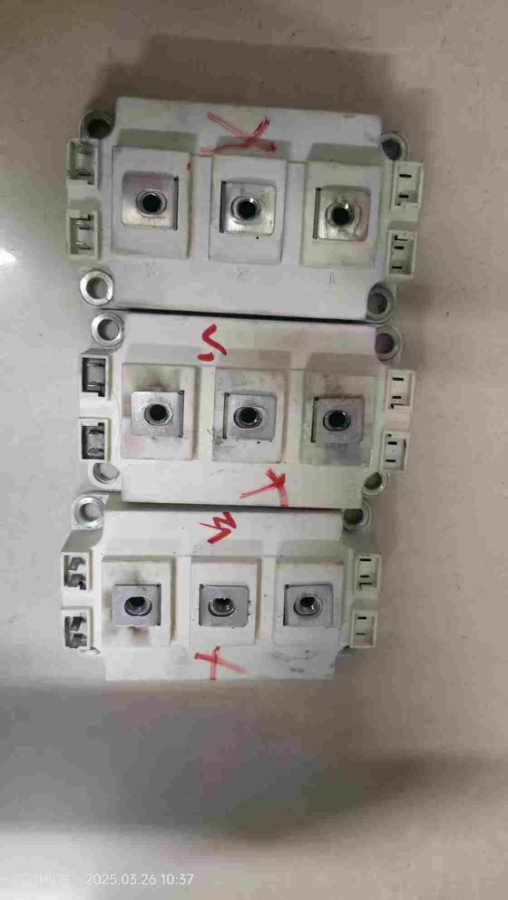

無觸點開關電路適用場景：對于經常要高頻處于開關狀態的電路（如高頻電源、脈沖電路、開關電源電路）或自動化控制（如 PLC 輸出模塊、電機調速中的 IGBT 開關）或要求低干擾、長壽命的場合（如精密儀器、醫療設備、汽車電子）。
總的來說有觸點開關電路的核心是 “機械動作”，成本低、結構簡單，但受限于機械特性；無觸點開關電路依賴 “電子控制”，性能更優，適合高頻率、高可靠性、低干擾的場景，是自動化與高頻電路中的主流選擇。實際應用中，無觸點開關電路與有觸點開關電路常結合使用（如無觸點開關控制繼電器的線圈實現驅動大功率負載的情況），以平衡成本與性能。
