西門子430-11KW變頻器F0003故障維修經驗
2023-05-06
廣州科譽教育
857
西門子430-11KW變頻器在工業設備中是一款應用較多的變頻器，在正常使用過程中突然停止運行，操作面板顯示F0003故障碼。按下操作面板上的復位鍵、故障可以清掉，再次啟動變頻器時又會報F0003故障碼，變頻器無法運行出現故障！下面廣州科譽就這一故障的維修經驗和朋友們分享，不足之處敬請朋友們指正。

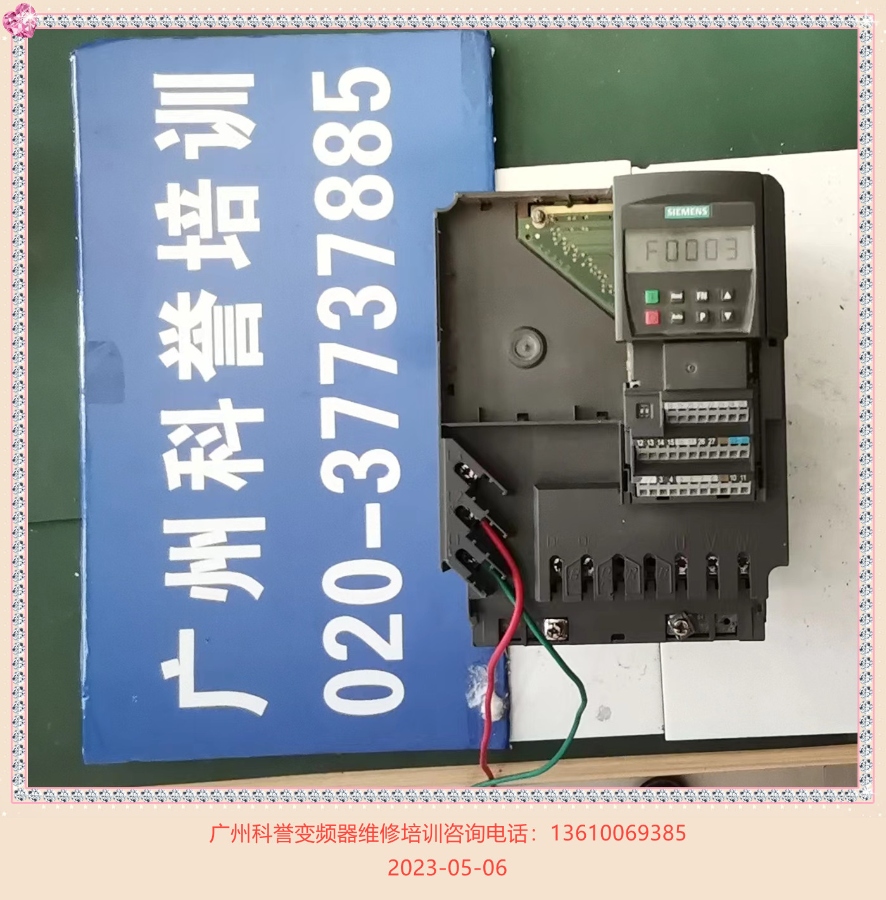

西門子430-11KW變頻器故障現象。廣州科譽變頻器維修培訓中心的工程師給變頻器上電后，用導線短接I/O電路板上的5和9接線端子，啟動變頻器時，變頻器剛啟動就報F0003故障碼，按下變頻器操作面板上的復位鍵，故障可以消除，但再次啟動變頻器時又會出F0003故障碼，變頻器不能正常運行。
F0003變頻器欠電壓故障分析。西門子430-11KW變頻器出F0003故障碼，廠家給的故障解釋是欠電壓故障，導致該故障的原因有兩條：一是供電電源故障。 二是沖擊負載超過了規定的限定值。廠家給的故障分析都是變頻器以外的原因，并沒有指出變頻器內部是哪部分電路出現問題而引發F0003故障碼出現。廣州科譽變頻器維修培訓中心的工程師根據變頻器各部分電路的功能，判斷可能變頻器內部電源電路或直流母線電壓檢測及處理電路存在問題，因此針對F0003故障（欠電壓）故障，我們應重點檢查：1.變頻器內的電源電路（主要是整流濾波、充電繼電器電路）；2.直流母線電壓檢測及處理電路。
F0003變頻器欠電壓故障維修方法。廣州科譽變頻器維修培訓中心的工程師根據故障原因分析采用以下方法進行檢查：
1. 給變頻器加上正常的380V三相電源，依然出F0003故障碼，排除了廠家說的由于電源供電所導致的這條因素。
2. 用萬用表檢測直流電壓檔檢測DC+與DC-兩端的直流電壓，有510V的直流電壓，說明整流、濾波、電路是正常的。
3. 上電后能聽到充電繼電器清脆的吸合聲，且DC+與DC-兩端的直流電壓有510V的直流電壓，說明充電機器電路也是正常的。

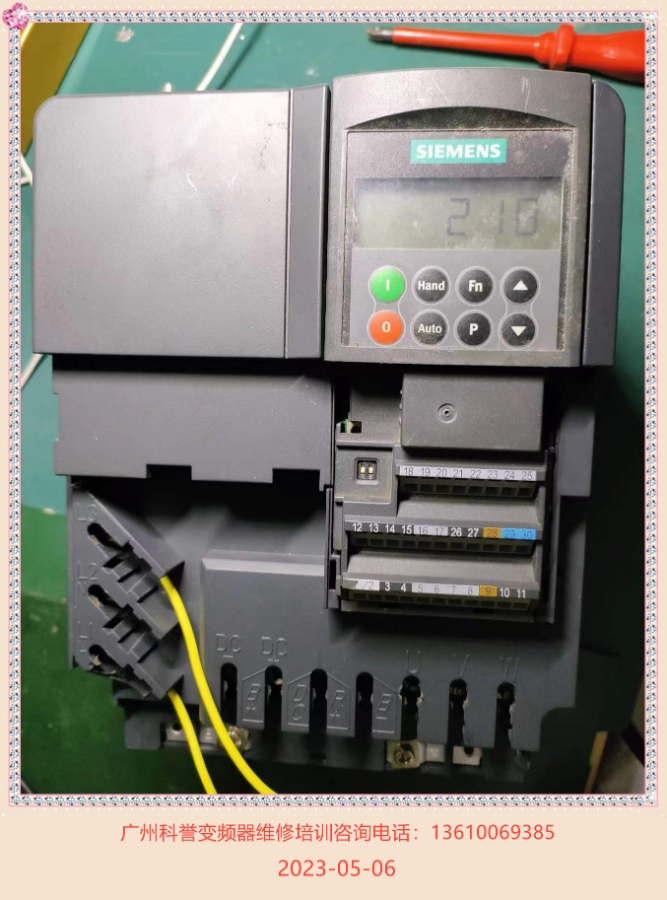

在操作面板進入r0026菜單，查看變頻器檢測出的直流回路電壓值，顯示結果只有210V的電壓，說明欠電壓是由變頻器的直流母線電壓檢測電路及處理電路引起的，因此廣州科譽變頻器維修培訓中心的工程師將引起欠電壓故障的原因鎖定在直流母線電壓檢測電路及處理電路。朋友們?nèi)绻雽W(xué)習變頻器、電路板、PLC維修技術，可以咨詢廣州科譽喔。

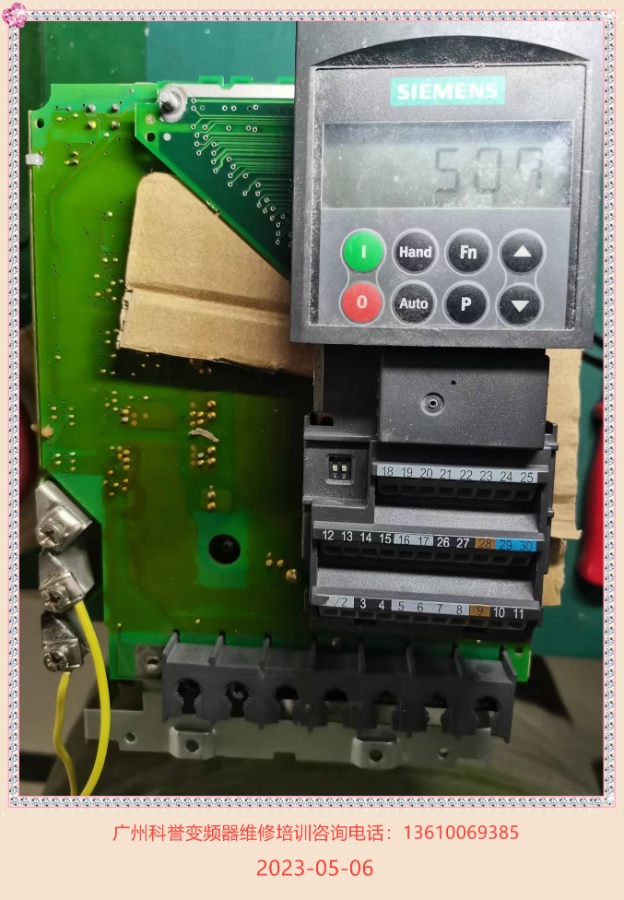

4. 隨對直流母線電壓檢測電路及處理電路展開檢修，檢測檢測電路中LM358集成運算放大器輸出腳的直流電壓正常值應為5V，實際檢測值只有2V，懷疑LM358集成運算放大器，更換一只好的LM358集成運算放大器，檢查確認無誤后將各電路板裝好，確認無誤后開機，在操作面板進入r0026菜單，查看變頻器檢測出的直流回路電壓值，顯示507V的電壓，證實欠電壓故障是由于LM358集成運算放大器引起的。朋友們?nèi)绻雽W(xué)習變頻器、電路板、PLC維修技術，可以咨詢廣州科譽喔。
F0003變頻器欠電壓故障維修總結。廣州科譽變頻器維修培訓中心的工程師通過對欠電壓故障的檢修，總結經驗出以下經驗：我們?cè)诰S修變頻器的故障時，首先要先觀察變頻器的故障現象，然后根據變頻器展現的故障現象結合變頻器的工作原理，對引起變頻器故障現象的原因進行分析，列舉出導致該故障的原因，在針對列舉的故障原因采用壓縮法逐一檢查排除，直至查出損壞的電子元件，然后加以更換，就能夠?qū)⒆冾l器故障排除咯。朋友們?nèi)绻雽W(xué)習變頻器、電路板、PLC維修技術，可以咨詢廣州科譽喔，近期將于6月4日、7月2日開班，一次交費學會為止，學習時間不限制喔。
以上就是廣州科譽變頻器維修培訓中心的工程師對西門子MM430-11KW變頻器欠電壓故障維修的經驗分享，有不足之處敬請朋友們指正。
