西門子 ET200M接口模塊維修實例
2023-02-15
廣州科譽教育
2140

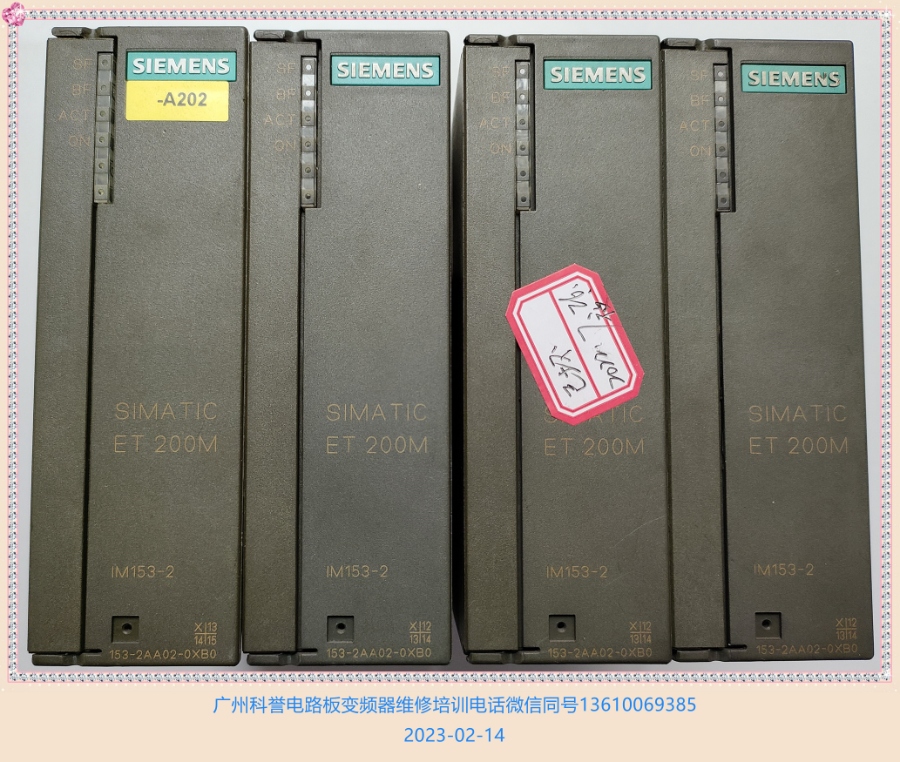

近期一位快遞公司的朋友拿給廣州科譽一批西門子 ET200M接口模塊讓幫其維修，他說這種西門子 ET200M接口模塊在他們的物品分揀機設備中使用數量有580塊，每次物品分揀機停機后再開機都會出現損壞不同數量西門子 ET200M接口模塊的情況!如果能幫他們把這批西門子 ET200M接口模塊修復，并幫他們解決分揀機停機后再開機損壞西門子 ET200M接口模塊的情況!他們將派一批技術骨干到廣州科譽進行專項培訓。廣州科譽的工程師對快遞公司的這批西門子 ET200M接口模塊進行了檢修，并把檢修經驗撰寫成本文，與大家分享，希望能對朋友們有所幫助。
一、西門子 ET200M接口模塊故障現象：

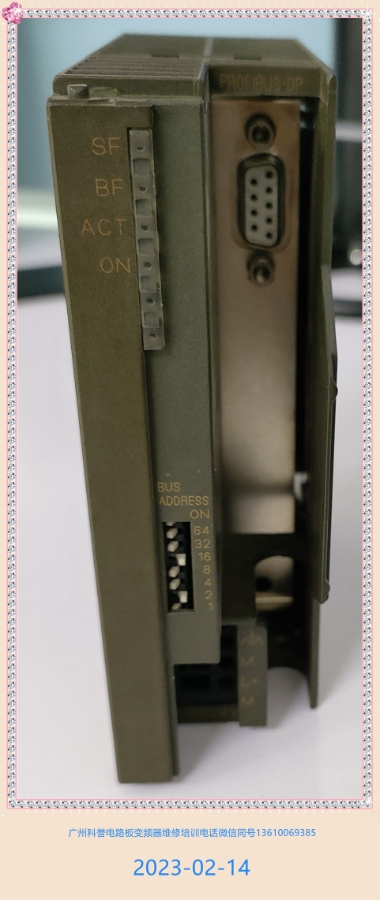

廣州科譽的工程師給設備上電后對西門子 ET200M接口模塊上的各指示燈進行觀察，發現西門子 ET200M接口模塊上“ON”運行指示燈不亮，其它的SF、BF、ACT等幾盞指示燈也不亮，出現西門子 ET200M接口模塊不能正常運行的故障。
二、西門子 ET200M接口模塊故障分析：
廣州科譽的工程師針對上電后“ON、SF、BF、ACT等幾盞指示燈均不亮”這一線索，例舉出西門子 ET200M接口模塊故障的原因：一是西門子 ET200M接口模塊內部的電源電路出現問題，判定理由是當供電出問題時，才會導致板子上四盞燈均不亮的情況，而四盞指示燈同時損壞的情況微乎其微。二是西門子 ET200M接口模塊系統程序或微機相關電路存在問題，當ET200M接口模塊系統程序或微機相關電路存在問題時，由于微處理器沒有工作，板子中也會出現ON、SF、BF、ACT幾盞指示燈均不亮的情況。因此廣州科譽的工程師認為維修本例故障時應把故障查找的部位鎖定在電源電路和微處理器相關電路兩部分，而根據電子電路發生故障的幾率，微處理器電路所用的電源為5V，這部分電路工作時電壓低產生的電流和熱量也相應很低，出故障的幾率較小，而電源部分雖然使用的也才24V電源，但這部分電路工作時產生的電流和熱量遠遠大于微處理相關電路，因此應把電源電路這部分作為檢查的重點。設備管理人員說每次分揀機停機后再開機都會出現損壞不同數量西門子 ET200M接口模塊這一情況，導致這一故障的原因一般是鋁質電容容量減小或失效所至，因此廣州科譽的工程師認為要對電源部分的鋁質電容質量進行檢查。
三、西門子 ET200M接口模塊故障維修方法及步驟：
1.先用萬用表的電阻檔檢查給西門子 ET200M接口模塊供電的24V正負極端子之間的電阻，判斷內部是否存在短路的情況，以確定是否符合給電路板加電的條件。經檢測顯示的電阻值正常。
2.給西門子 ET200M接口模塊加上24V直流電源，用萬用表直流電壓檔檢測電路板中C125電容兩端的電壓值只有8V的直流電壓較正常值24V低了16V，說明板子中有元件存在損壞的情況。
3.觀察電源電路中所使用的電子元件，相關的元件有電源管理芯片L4973D5.1，電感L140、L121，保險元件F120，C510、C511、C512、C502、C125、C137、C129電解電容、R130、R129、R128等電阻元件。根據電子元件的損壞規律，先檢查易壞的容易檢查的元件，后檢查不易檢查不易損壞的元件。檢查結果發現電源管理芯片L4973D5.1各引腳對地之間正反向電阻數值相差較大，更換一只同型號的電源管理芯片L4973D5.1后，通電觀察電路板情況，電路板上的ON指示燈點亮。
4.針對分揀機停機后再開機都會出現損壞不同數量西門子 ET200M接口模塊這一情況，導致這一故障的原因一般是鋁質電容容量減小或失效所至，用電橋?qū)﹄娫床糠值匿X質電容C502、C125的質量進行檢查，發現鋁質電容C502（1000μF）的容量只有12μF，該電容已接近失效，將這只損壞的鋁質電容更換掉。
5.經過上述檢查與維修之后，廣州科譽的工程師在工作臺對西門子 ET200M接口模塊進一步測試，板子上的指示燈ON及ACT點亮，至此西門子 ET200M接口模塊故障排除，交付給快遞公司的朋友裝上設備使用，使用一周后回訪使用情況，快遞公司的朋友說修復后的西門子 ET200M接口模塊運行正常。
6.廣州科譽電路板變頻器維修培訓中心是專業培訓電路板、變頻器、伺服驅動器、PLC、觸摸屏維修技術的培訓單位，如果您有培訓需求，可以添加廣州科譽的微信13610069385或致電020-37737885給廣州科譽咨詢相關事宜。如果您想經常收到技術文章，請關注廣州科譽電子微信公眾號就能定期收到廣州科譽撰寫的技術類文章了。
四、西門子 ET200M接口模塊故障維修小結：由于西門子 ET200M接口模塊電路板上的鋁質電容C502（1000μF）容量接近失效，導致在儲能功能喪失，在物品分揀機停機后再開機時，啟動電流對電源管理芯片L4973D5.1造成沖擊，導致西門子 ET200M接口模塊出現故障。而鋁質電容C502（1000μF）容量接近失效的原因是設備已使用近17年主要是質量老化導致的，廣州科譽電路板變頻器維修培訓中心建議快遞公司的朋友對所使用的的設備定期進行預防性維修，以徹底解決物品分揀機停機后再開機都會出現損壞不同數量西門子 ET200M接口模塊這一問題了。
