電路板維修中LM339集成電路好壞的檢測方法
2023-02-08
廣州科譽
3974

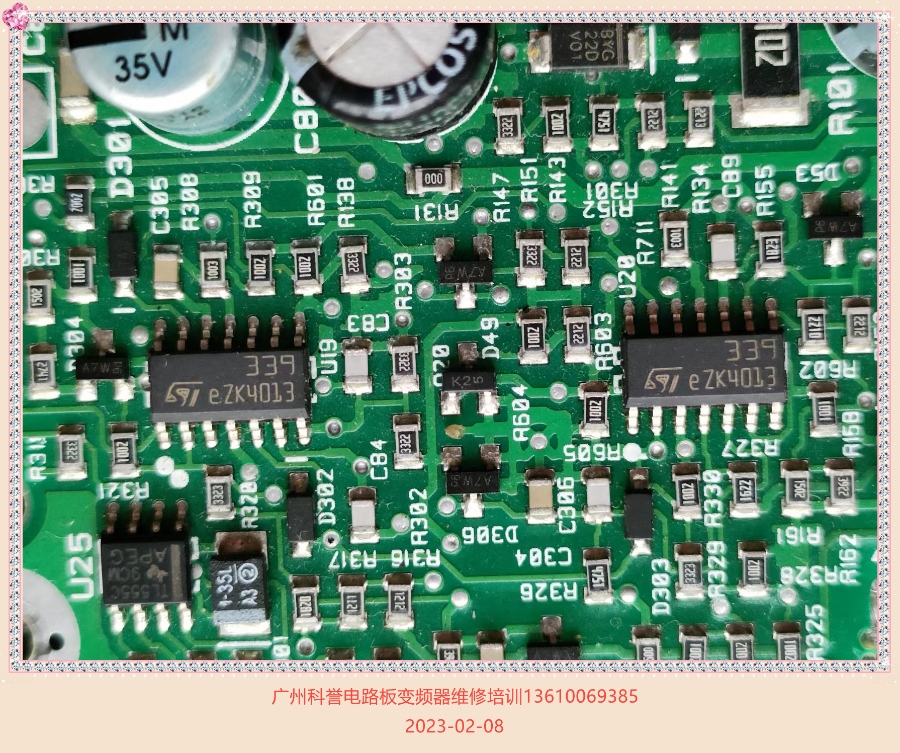

我們在進行電路板維修時，經常會看到電路板中使用型號為LM339的集成電路元件，當您遇到LM339的集成電路元件時，您知道怎樣檢測LM339的好壞嗎？如果您已經掌握LM339集成電路的好壞檢測方法可以不必閱讀本文，如果您缺少LM339集成電路的好壞檢測的技能，請盡情分享本文講解的內容吧！
要檢測判斷電路板中LM339集成電路功能是否正常！就需要我們掌握LM339集成電路的檢測方法和手段，才能起到事半功倍的效果。下面廣州科譽電路板維修培訓中心的司工給朋友們詳細講解LM339集成電路好壞的檢測方法，希望能對朋友們有所幫助。
在我們檢測LM339集成電路的好壞時，廣州科譽司工認為一定要先搞清楚LM339集成電路的引腳功能，并了解它的控制原理。通過電子元件資料查詢網站，廣州科譽司工查出了LM339集成電路的引腳功能圖及部分內部結構圖。請朋友們參看。

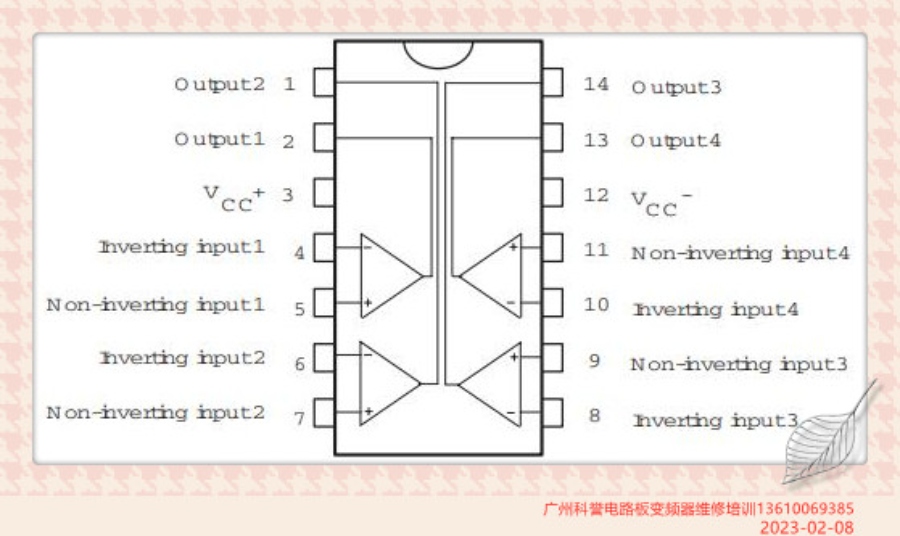

從LM339引腳功能圖及內部的圖形符號可以看出，LM339是一個四運算集成運算大器集成電路。在LM339的內部包含有四個獨立的集成運算放大器，其中1、6、7三個引腳為一個獨立的運算放大器，6腳為反向輸入端、7腳為同向輸入端、1腳為輸出端。2、4、5三個引腳為一個獨立的運算放大器，4腳為反向輸入端、5腳為同向輸入端、2腳為輸出端。8、9、14三個引腳為一個獨立的運算放大器，8腳為反向輸入端、9腳為同向輸入端、14腳為輸出端。10、11、13三個引腳為一個獨立的運算放大器，10腳為反向輸入端、11腳為同向輸入端、13腳為輸出端。3腳為集成電路的正極供電引腳，12腳為集成電路的負極供電引腳。每一個獨立的運算放大器有反向輸入及同相輸入兩個輸入引腳，一個輸出引腳。

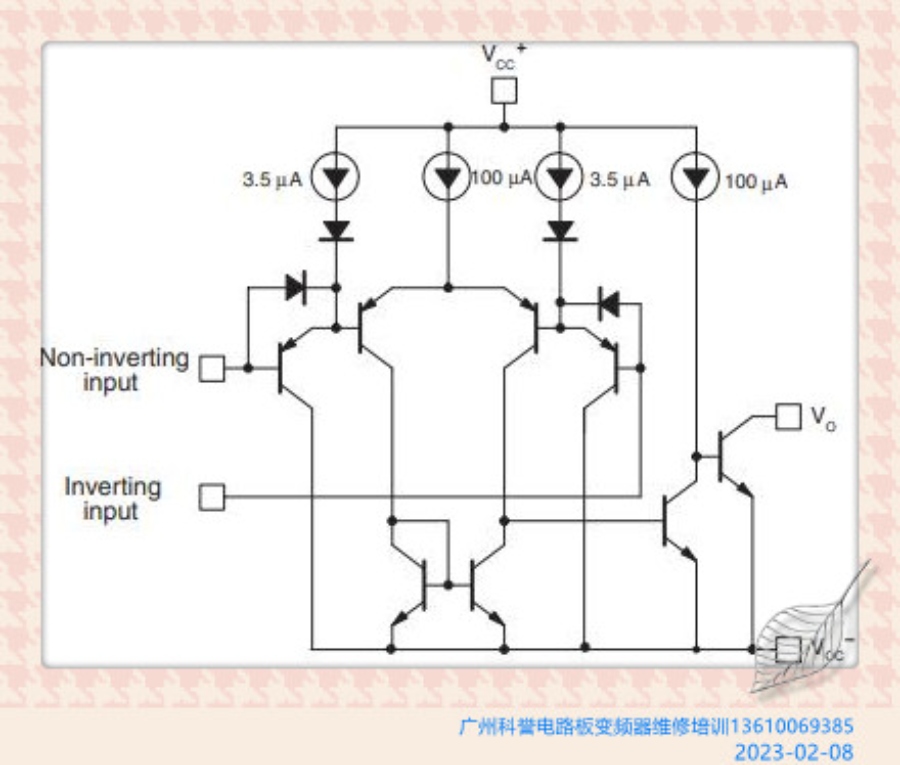

從LM339內部結構圖可以看出，它的內部是由多個三極管和二極管組成的電子電路。

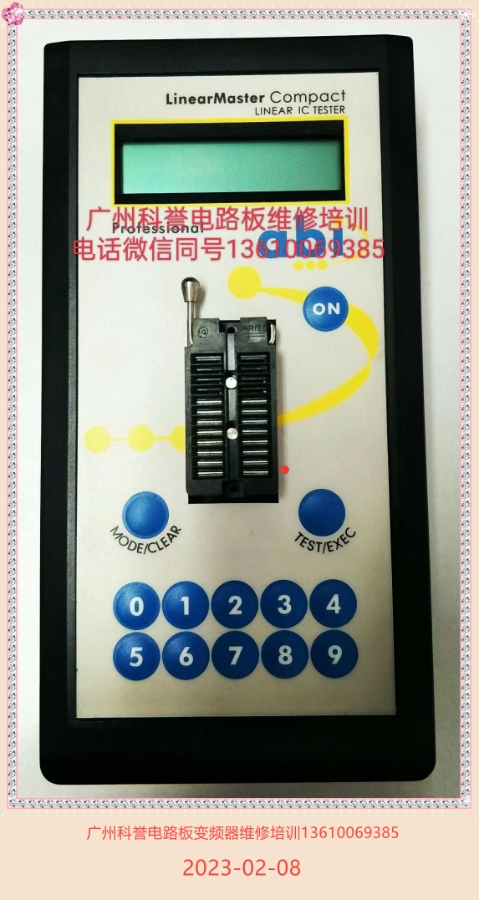

當我們搞清楚LM339集成電路的引腳功能及它的控制原理后，即可根據LM339的控制原理、找出相應的引腳，采用萬用表測量每一個獨立運算放大器輸入引腳、輸出引腳與它供電引腳之間的正反向電阻，根據所檢測出的正反向電阻值變化判斷所檢測引腳內部的關聯電路是否正常。也可以采用信號發生器配合示波器檢測LM339輸入引腳及輸出引腳的邏輯電平來判斷LM339的好壞。條件好的可以買一個集成電路測試儀或電路在線測試儀來測試LM339的好壞。當然如果想省事也可以直接用一個質量好的LM339代替所懷疑的LM339以此來判斷LM339的好壞。
如果您想了解更多的電路板維修技術、變頻器維修技術、PLC維修技術、伺服驅動器維修技術、觸摸屏維修技術等知識點，可以持續關注廣州科譽官網及微信公眾號，即可定期收到廣州科譽發布的技術文章。如果想學習電路板維修技術、變頻器維修技術、PLC維修技術、伺服驅動器維修技術、觸摸屏維修技術，可以致電廣州科譽咨詢培訓詳情。
下面廣州科譽司工以萬用表檢測為例，舉例講解LM339的好壞檢測。檢測的第一步將萬用表的單位開關撥到R X 1K檔。第二步將萬用表的黑表筆接LM339的12腳（電源負極供電引腳），紅表筆分別接6、7、1腳，檢測LM339集成電路第一個運算放大器的輸入引腳及輸出引腳的正向電阻，并記住所檢測出的電阻值。第三步將萬用表的黑表筆接LM339的12腳（電源負極供電引腳），紅表筆分別接6、7、1腳，檢測LM339集成電路第一個運算放大器的輸入引腳及輸出引腳的正向電阻，并記住所檢測出的電阻值。第四步將萬用表的紅表筆接LM339的12腳（電源負極供電引腳），黑表筆分別接6、7、1腳，檢測LM339集成電路第一個運算放大器的輸入引腳及輸出引腳的反向電阻，并記住所檢測出的電阻值。第五步將所檢測出的正反向電阻的電阻值與正常值相比較，如電阻值相差較大說明所檢測的LM339集成電路存在問題，如果是在電路板上在線檢測LM339，則電阻值相差較大的引腳，與之相關的電路存在問題或集成電路本身存在問題。此時可將LM339集成電路從電路板上拆下來進一步離線測量來準確判斷LM339集成電路有無損壞。
如果您想了解更多的電路板維修技術、變頻器維修技術、PLC維修技術、伺服驅動器維修技術、觸摸屏維修技術等知識點，可以持續關注廣州科譽官網及微信公眾號，即可定期收到廣州科譽發布的技術文章。如果想學習電路板維修技術、變頻器維修技術、PLC維修技術、伺服驅動器維修技術、觸摸屏維修技術，可以致電廣州科譽咨詢培訓詳情。

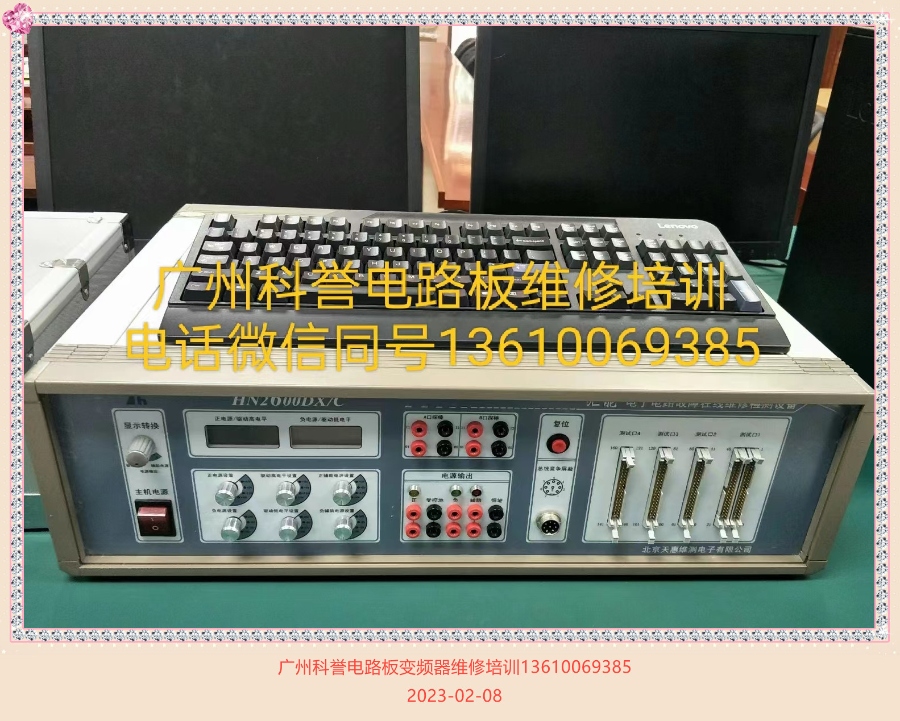

檢測LM339好壞時，如果想簡單省事，朋友們也可以采用電路板維修測試儀，檢測集成電路時不需要將集成電路從電路板上拆下就能判斷它的好壞。
