固瑞克噴涂機電路板維修實例
2022-07-23
廣州科譽
2305

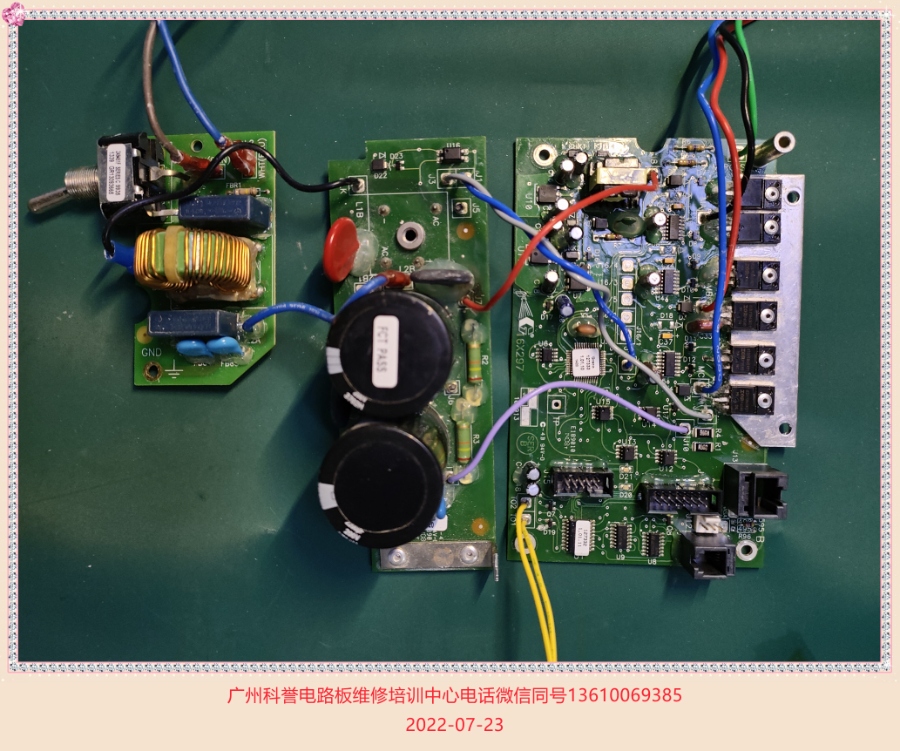

一位浙江寧波的朋友蔡工致電給廣州科譽電路板維修培訓中心客服，說有一套固瑞克噴涂機的電路板發生了故障，由于噴涂機中的電路板用的是美國原裝產品，購買原裝固瑞克電路板價格十分昂貴而且還不易買到！于是上網查找專業維修電路板的單位，在查找時看到廣州科譽電路板維修培訓中心發布的電路板維修培訓信息，認為廣州科譽既然是一家專業培訓電路板維修的單位應該具備幫他修復故障電路板的實力，請求廣州科譽幫他維修這塊發生故障的固瑞克噴涂機電路板。廣州科譽電路板維修培訓中心出于幫客戶解決實際問題的原則，答應幫浙江寧波的這位朋友維修。收到電路板后立即安排了工程師展開固瑞克噴涂機的電路板維修工作。

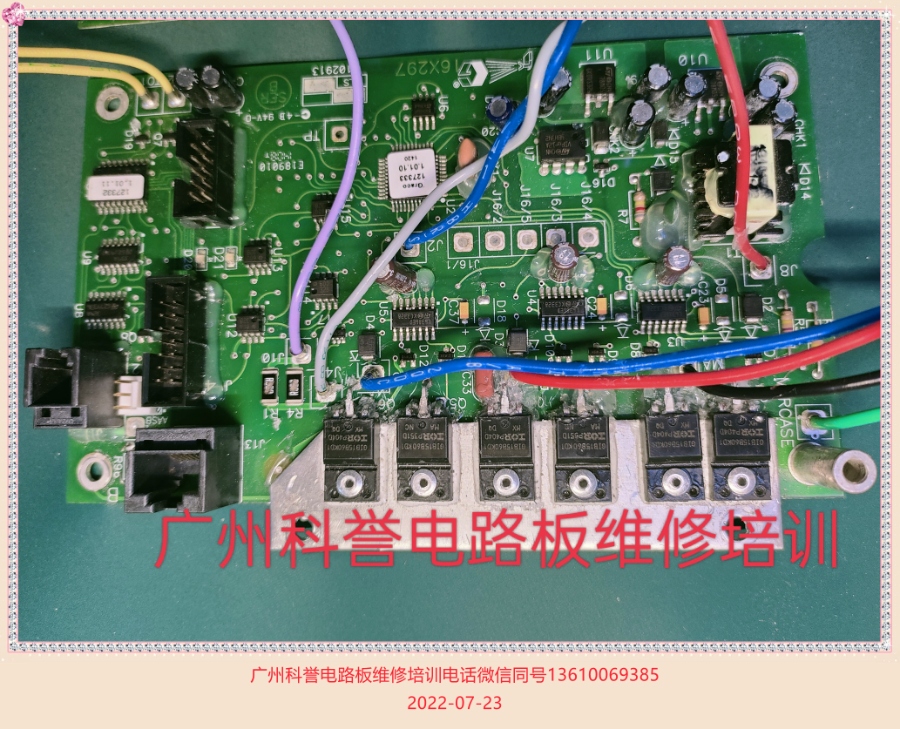

固瑞克噴涂機電路板故障判斷方法及思路。廣州科譽電路板維修培訓中心的工程師經過對待修電路板在未加電前的檢查確認，符合可以給電路板加電的條件后，給電路板加電以觀察電路板的故障現象，觀察的結果是操作顯示器上沒有任何顯示，正常時操作顯示器應有相應的內容顯示，因此初步判定引發電路板的故障是由開關電源部分發生故障引起的。隨用用萬用表直流電壓檔檢查整流濾波電路中濾波電容的正負極引腳端有310V的直流電壓輸出，檢測電源二次整流輸出測沒有直流電壓輸出，電路板中開關電源部分有一只型號為L(zhǎng)M7805的三端穩壓集成電路發燙，因此確認電路板中的開關電源電路部分存在故障。
固瑞克噴涂機電路板故障檢查與維修過程。根據固瑞克噴涂機電路板上LM7805三端穩壓集成電路發燙這一線索，說明LM7805三端穩壓集成電路內部存在短路情況或LM7805三端穩壓集成電路的用電電路短路導致電流過大而引起發燙。首先用萬用表電阻檔R X 10檔檢測7805三端穩壓集成電路輸入測引腳對地之間的正反向電阻、輸出測引腳對地之間的正反向電阻，發現輸出測引腳對地之間的正反向電阻值只有1歐，正常情況時正反向電阻值應有明顯差別，說明7805三端穩壓集成電路內部或后級的用電電路存在短路。
我們維修電路板時一般都是以先易后難為原則，即先檢查容易發生故障比較好檢查的電路或元件、在檢查難以檢查的電路或不易判斷其好壞的電子元件。在本維修案例中廣州科譽電路板維修培訓中心的工程師的做法是用熱風臺將LM7805三端穩壓集成電路從固瑞克噴涂機的電路板上吹下，然后用萬用表電阻檔R X 10檔檢測電路板上7805三端穩壓集成電路輸出引腳對地之間的電阻值，檢測結果顯示有五十幾千歐的電阻，用萬用表電阻檔R X 10檔檢測LM7805三端穩壓集成電路輸出引腳對負極引腳之間的正反向電阻值依然只有一歐姆，證明LM7805三端穩壓集成電路內部存在短路！更換一只新的LM7805三端穩壓集成電路上去后，再次給電路板加電觀察，操作顯示器仍無顯示！說明電路板中還存在其它元件損壞或線路有問題的情況！

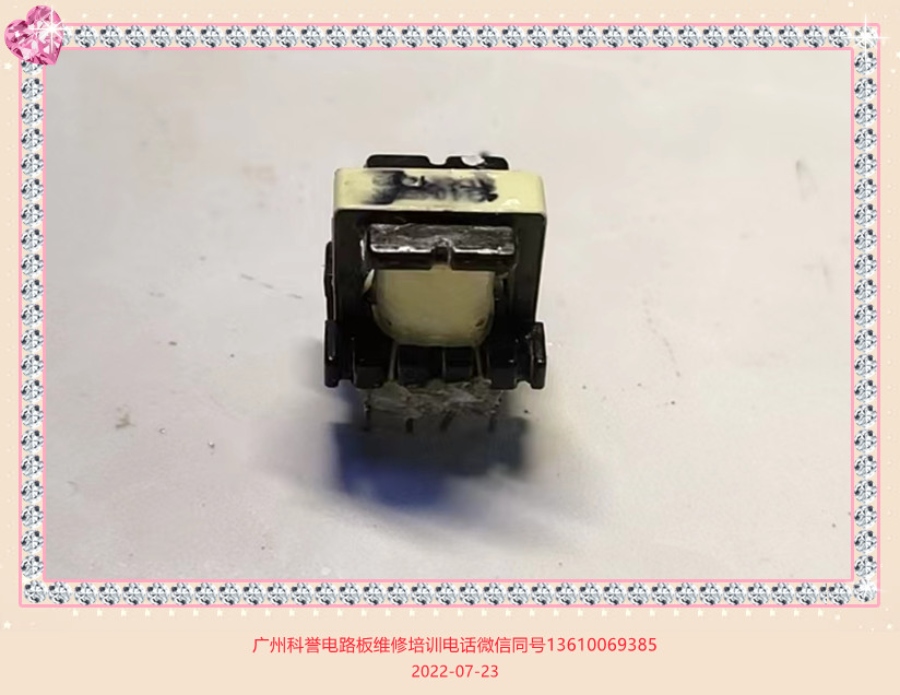

廣州科譽電路板維修培訓中心的工程師繼續順藤摸瓜抓住LM7805三端穩壓集成電路內部存在短路這一表象進行分析，LM7805三端穩壓集成電路作為開關電源開關變壓器二次側的電路，出現短路情況會導致開關電源負載急劇加重，尤其是開關變壓器的初級繞組通過的電流會比正常時大很多，斷定開關變壓器的初級繞組燒斷的幾率較大，因此將開關變壓器的初級繞組作為首先要檢查點進行檢查。廣州科譽電路板維修培訓中心的工程師隨用萬用表的電阻檔R X10檔對開關變壓器初級線圈進行檢測，萬用表顯示的檢測電阻值為無窮大，說明開關變壓器初級線圈內部斷路。
廣州科譽電路板維修培訓中心的工程師更換一只同型號的開關變壓器后，給電路板加電測試，操作器面板有了正常顯示，但顯示E03故障代碼，該故障代碼含義為傳感器故障，這是由于電路板未裝到噴涂機缺少傳感器而導致的，于是將電路板發給浙江寧波的這位朋友裝機測試，浙江寧波的這位朋友反饋回來的測試結果是電路板能正常使用了，對廣州科譽的客服說了很多充滿感謝的話，并開心的支付了一筆電路板維修費給廣州科譽。事實證明廣州科譽電路板維修培訓中堅持幫客戶解決實際問題、大家實現雙贏為第一原則的策略是對的。
