變頻器中各電子元件損壞規律
2021-12-22
廣州科譽教育
2699
我們在維修變頻器時，如果能掌握變頻器中各種電子元件的損壞規律和特點，在檢查判斷變頻器中損壞的元件時就能做到迅速準確的判斷所檢查的元件質量是否良好，從而達到提高變頻器維修效率少走彎路的效果。下面廣州科譽變頻器維修培訓中心的工程師就變頻器中元件的損壞規律和特點進行詳細的講解，希望能對朋友們有所幫助。

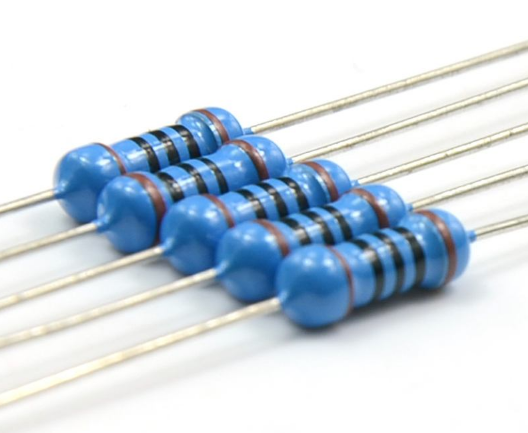

一、變頻器中電阻元件的損壞規律和特點
變頻器中電阻的損壞規律。電阻是變頻器中應用最多的元件之一，它的損壞規律是用在電源電路中用作限流功能或電壓取樣的電阻容易損壞。
變頻器中電阻的損壞特點。
1.只會出現電阻值增大或斷路，不會出現電阻減小的情況，因此我們在線檢測檢測電阻元件時，如果發現所檢測出的電阻值大于電阻本身所標注的電阻值時，說明被檢測的電阻已出現阻值增大的情況。
2、通常小阻值（1KΩ以下）大功率的電阻容易損壞，尤其是100Ω以下的電阻極易損壞。檢查電阻元件時我們應該優先檢查小阻值大功率的電阻有沒出現阻值增大或燒斷的情況。尤其是電源電路中用作限流或取樣的電阻。
二．變頻器中電容的損壞規律和特點
變頻器中電容的損壞規律。通常高耐壓、小容量、靠近大功率管或散熱片的電容容易損壞。采用電容進行降壓的電路中，電容元件極易損壞。
變頻器中電容的損壞特點。
1.只會出現電容容量減小或失效，不會出現電容容量增大的情況，檢測電容的容量有無減小時需要把電容從電路板上拆下才能檢測。
2. 容易出現擊穿短路的情況。

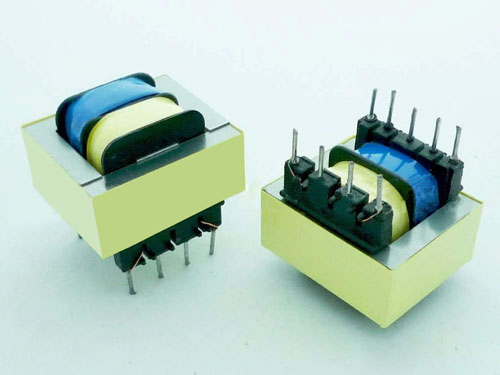

三、變頻器中變壓器的損壞規律和特點
變頻器中變壓器的損壞規律。用在電源電路中的升壓或降壓變壓器容易損壞，尤其是用以升壓的變壓器，故障率較高。
變頻器中變壓器的損壞特點。對于降壓變壓器，它的初級繞組容易出現燒斷或砸間短路的情況。變壓器匝間短路時，會出現一上電就燒保險甚至跳閘的情況。它的次級繞組很少出現損壞的情況。對于升壓變壓器，它的次級繞組容易出現燒斷或砸間短路的情況。
四、變頻器中二極管的損壞規律和特點
變頻器中二極管的損壞規律。用在穩壓電路中的穩壓二極管是最容易損壞的元件，其次是用在整流電路中的整流二極管容易損壞。
變頻器中二極管的損壞特點。1.二極管的陽極與陰極之間會經常出現擊穿或燒斷的情況；2.二極管的陽極與陰極之間的反向電阻出現漏電的情況，注意，二極管出現反向漏電時不太容易被發現，朋友們再檢查時要注意喔。
五、變頻器中三極管的損壞規律和特點
變頻器中三極管的損壞規律。三極管是一個比較容易損壞的器件，尤其是用在電源電路中起開關作用或功率放大的三極管會經常損壞。
變頻器中三極管的損壞特點。1.基極與發射極之間出現擊穿或燒斷的情況；2.集電極與發射極之間容易出現擊穿的情況；
六、變頻器中場效應管的損壞規律和特點
變頻器中場效應管的損壞規律。用在電源電路及逆變電路中的場效應管是一個經常損壞的元件。
變頻器中場效應管的損壞特點。1.珊極與源極之間容易出現擊穿的情況；2.柵極與漏極之間容易出現擊穿的情況；
七、變頻器中集成電路的損壞規律和特點
變頻器中集成電路的損壞規律。應用在電源電路中集成電路比較容易損壞；功率放大集成電路容易損壞；運算放大器及光電耦合器容易損壞。
變頻器中集成電路的損壞的特點。光電耦合器內部的發光二極管及接收三極管容易出現老化情況，運算放大器及電源類集成電路內部容易出現斷路的情況。
廣州科譽的司工給朋友們變頻器中各元件損壞規律和特點內容分享，如果朋友有關于變頻器方面的技術問題，歡迎添加廣州科譽的微信進行交流，如果想看到更多關于變頻器、電路板、PLC、伺服驅動器方面的技術文章，請您關注廣州科譽電子微信公眾號，即可收到廣州科譽定期發布關于變頻器、電路板、PLC、伺服驅動器的技術文章咯。如果您想學習變頻器、電路板、PLC、伺服驅動器維修方面的技術，可以參加廣州科譽舉辦的培訓班，培訓方式分為遠程培訓和現場培訓兩種方式，最近將于2022年3月6日開班，下一期將于2022年5月2日開班，詳情請聯系廣州科譽服務熱線13610069385咨詢吧。
八、IGBT模塊在變頻器中是把五百多伏的直流電壓逆變成電壓和頻率均可調節的交流電，它工作在高電壓大電流的狀態下，因此損壞時容易出現炸裂、或不能觸發的情況。損壞的特點是內部IGBT功率管的漏極和源極經常出現擊穿或柵極結電容失效，不能有效控制漏源極導通或截止的情況。
關于變頻器中各元件的損壞規律及特點咱們就先講到這，更多關于變頻器維修方面的知識，敬請您繼續關注喔。
