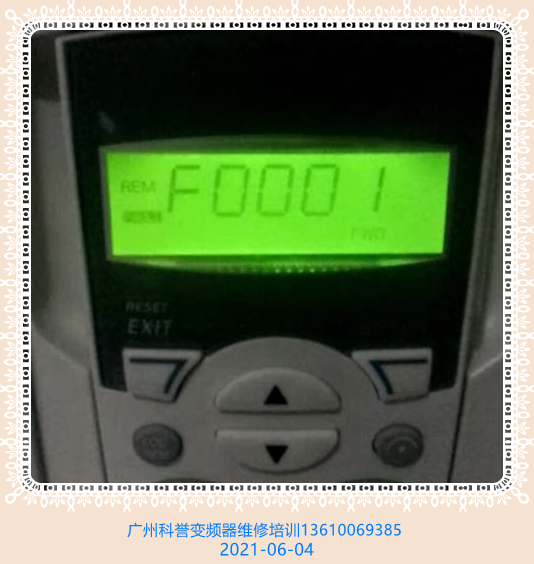

我們在使用變頻器或維修變頻器時,經常會遇到變頻器跳出一個為“OC”的故障代碼,變頻器廠家給出“OC”故障碼的解釋是過電流故障。根據廣州科譽多年來對變頻器維修的數據統計,過電流故障是變頻器所有故障中出現頻率為最高最為頻繁的一個常見故障,維修難度也屬于復雜故障的類型。針對這一故障廣州科譽對變頻器報過電流故障的原因進行研究、梳理和總結給朋友們分享,希望能對朋友們有所幫助。
在變頻器說明書中廠家對OC故障的查找方向指導如下:
1、負載側短路,運行電流大于兩倍以上時跳OC故障。
2、變頻器輸出模塊短路,變頻器過電流。
3、負載過大,加、減速時間太短等。
僅僅根據廠家給出的故障,要判斷出具體是那部分電路引發的過電流還不夠具體,廣州科譽根據以往的對過電流故障的維修案例統計結果表明,過電流故障出現的時間劃分為:
給變頻器上電,不啟動變頻器就報過電流故障。
1、對于給變頻器上電后,不啟動變頻器就報過電流故障。

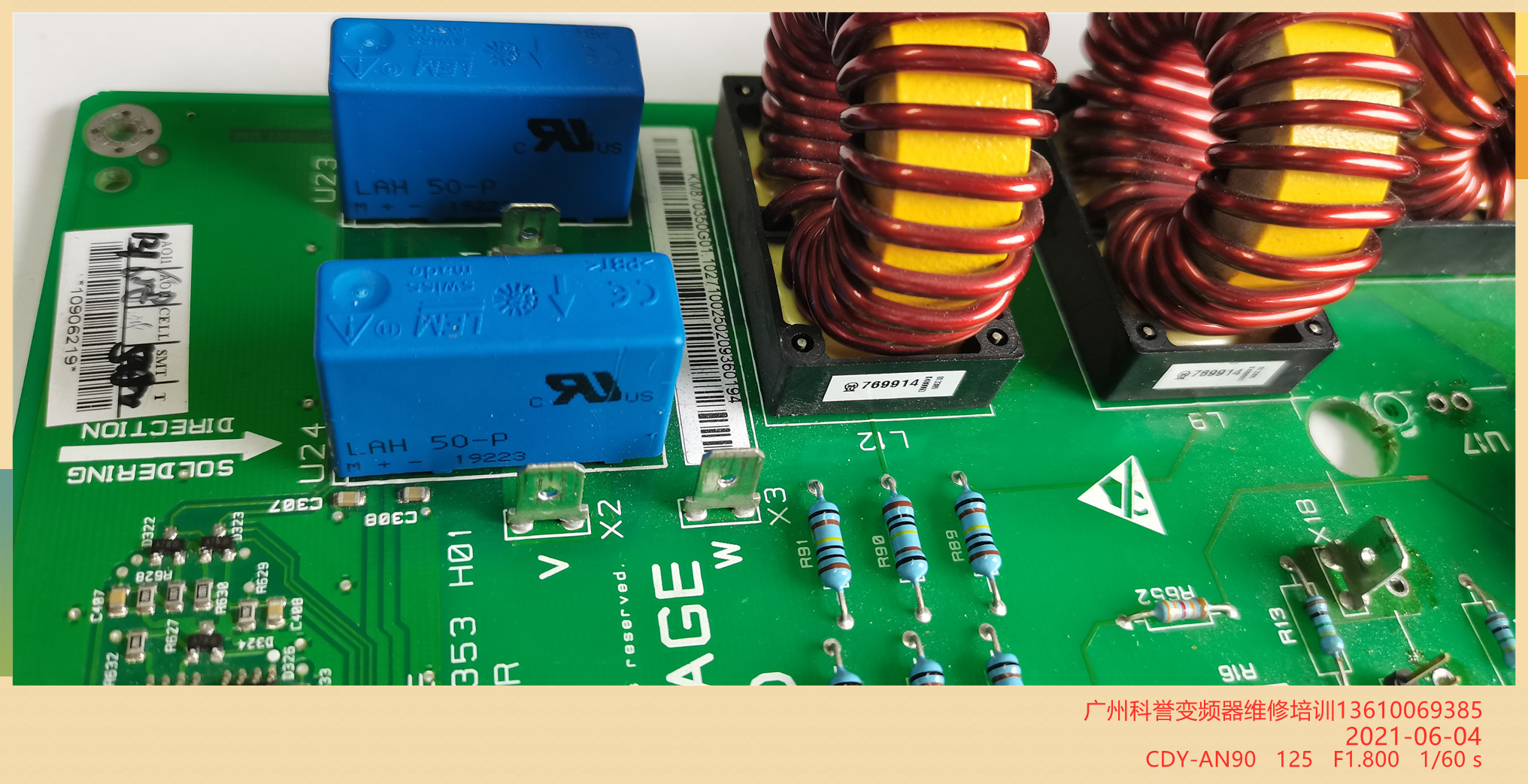

這種情況大多是由于電流檢測電路存在問題所導致的,判定電流檢測電路存在問題的依據是變頻器沒啟動,也就是沒有給變頻器的主板發啟動指令,變頻器的驅動電路及IGBT逆變模塊處于待機狀態,并沒有投入工作,此時就報過電流,顯然引發過電流的原因與驅動電路和IGBT逆變電路關聯不大,因此判定是電流檢測電路存在問題。電流檢測電路中經常出問題的元件是電流檢測傳感器及一些運算放大器集成電路,有時二極管和小電阻也會出現故障。
2、變頻器啟動的過程中報過電流。

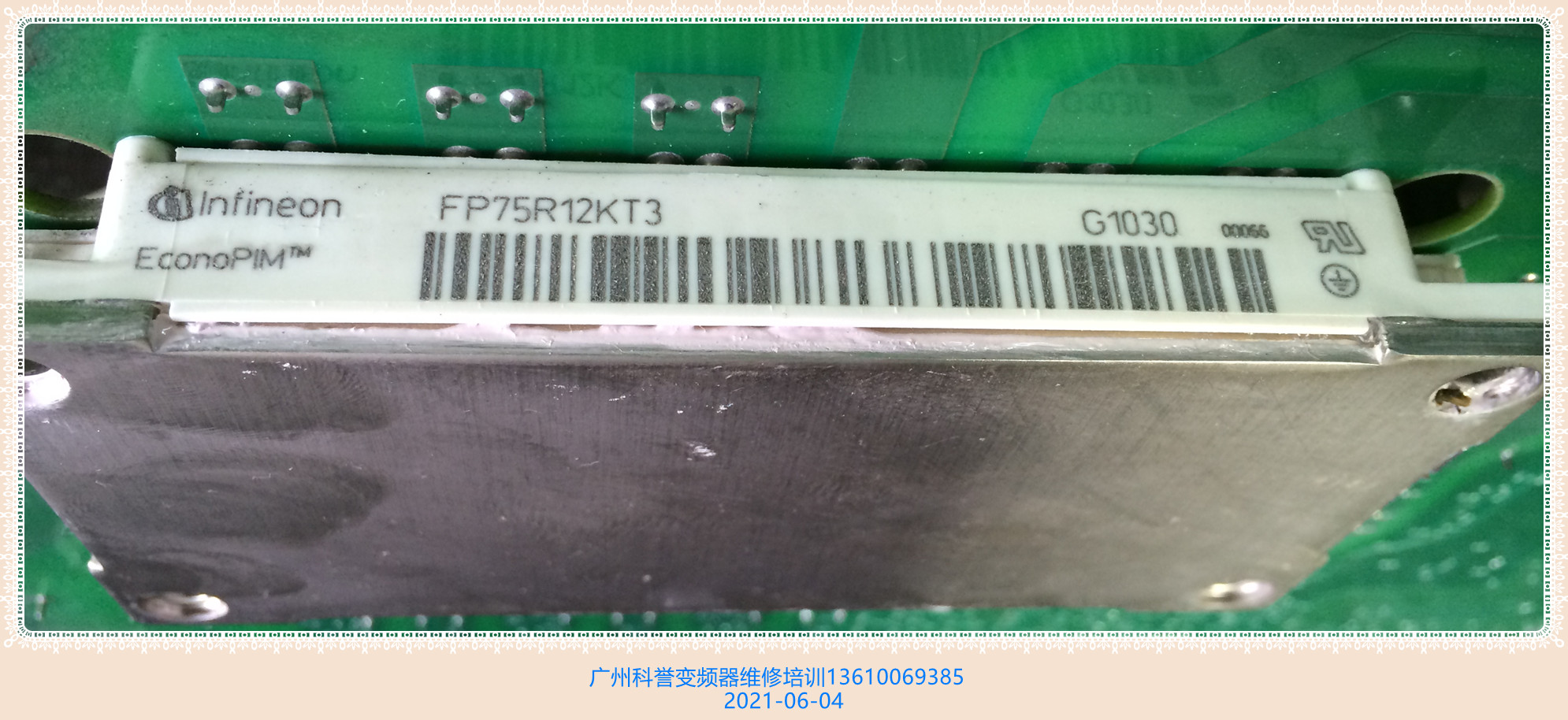

對于變頻器在啟動的過程中報過電流這一情況,引發導致過電流的原因大部分出在驅動電路及IGBT逆變電路。判斷驅動電路及IGBT逆變電路導致過電流的依據是當變頻器的主板發出六路驅動脈沖給驅動電路,在驅動電路觸發IGBT逆變模塊時由于某路驅動或六只IGBT管子中某個IGBT管子存在問題,電流檢測電路監測到驅動電路或IGBT逆變電路的工作電流異常,隨即向微處理器匯報情況,微處理器收到過電流的信息時一方面發出不允許變頻器啟動的指令,一方面報出過電流的故障代碼。
3、變頻器運行過程中報過電流。

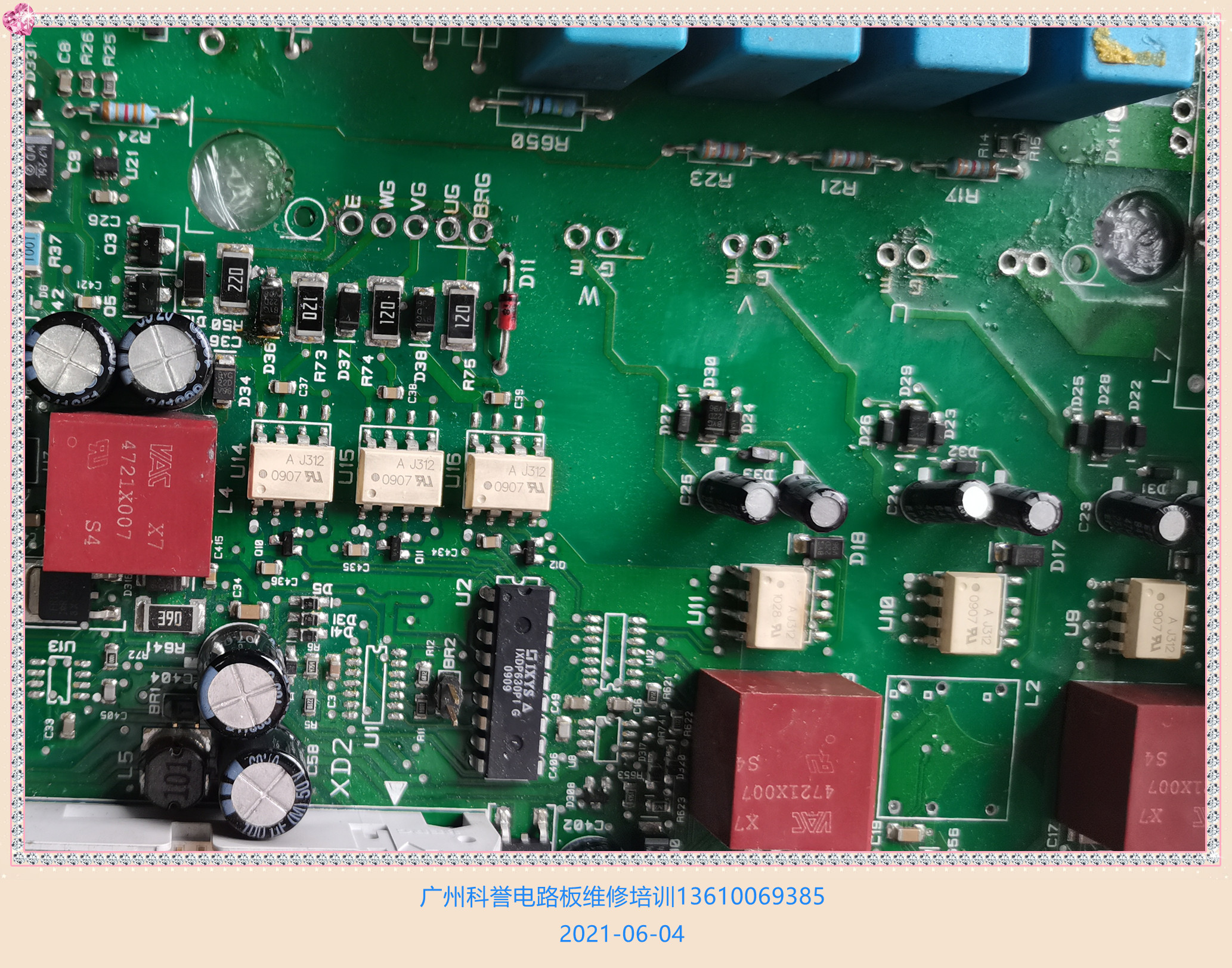

對于在變頻器運行過程中報過電流這一情況,關電送電后又可運行,但運行一段時間又會出過電流這一情況。引發導致過電流的原因大部分出在驅動電路中,尤其以驅動光耦老化及給驅動電路供電的電解電容容量減小較為常見!眾所周知在光電耦合器中一邊為發射二極管發出紅外線光,一邊為接收三極管接收紅外線光,而發射二極管及接收三極管使用日久就會出現老化情況,從而應發過電流故障的出現。
4、變頻器停機過程中報過電流。
對于在變頻器停機過程中報過電流這一情況,引發導致過電流的原因大部分出在制動電路中。判定故障的依據是當變頻器執行停機指令時,電動機的繞組會發出一個很高的電動勢(電壓),這個電壓如果不被及時處理掉,一方面可能會將IGBT模塊損壞,另一方面就會引發過流故障出現,因此說在變頻器停機過程中報過電流這一情況,原因大部分出在制動電路。
上面是廣州科譽針對變頻器出現過電流故障的原因分析,朋友們有什么看法可以添加廣州科譽的微信13610069385,與科譽的工程師進行技術交流,更多關于工控技術方面的文章,您可關注廣州科譽電子公眾號,就可以定期收到廣州科譽推送的技術文章慢慢分享咯!
針對變頻器出現過電流故障的原因分析,朋友們有什么看法可以關注我們,一起交流探討喔。
