西門子變頻器內部結構組成及各電路板功用
2021-04-14
廣州科譽
6303

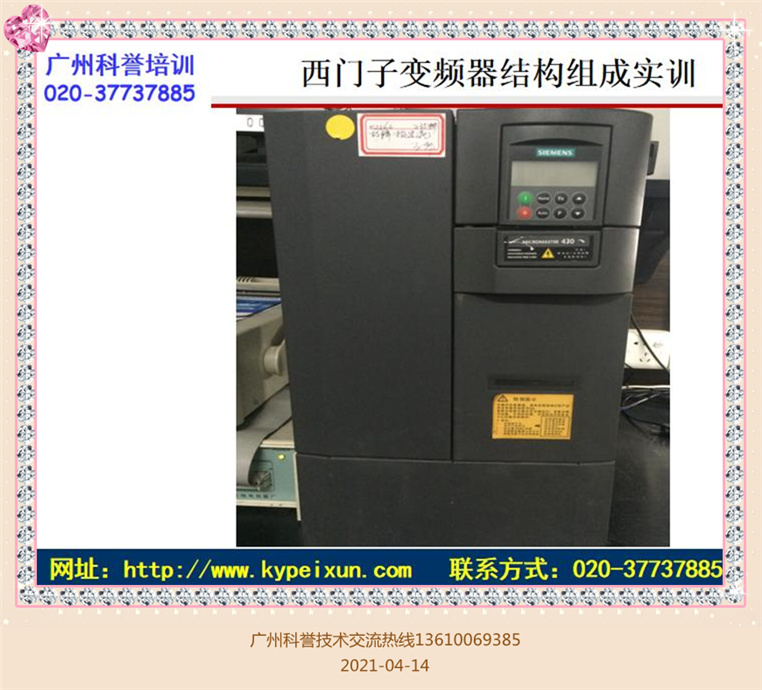

西門子變頻器是一款在設備中應用十分廣泛的變頻器，具有一定的代表性，廣州科譽的小編通過拆解西門子變頻器，向朋友們講解一下西門子變頻器內部的結構及各塊電路板的功能，為下一步維修西門子變頻器做專業技術儲備。

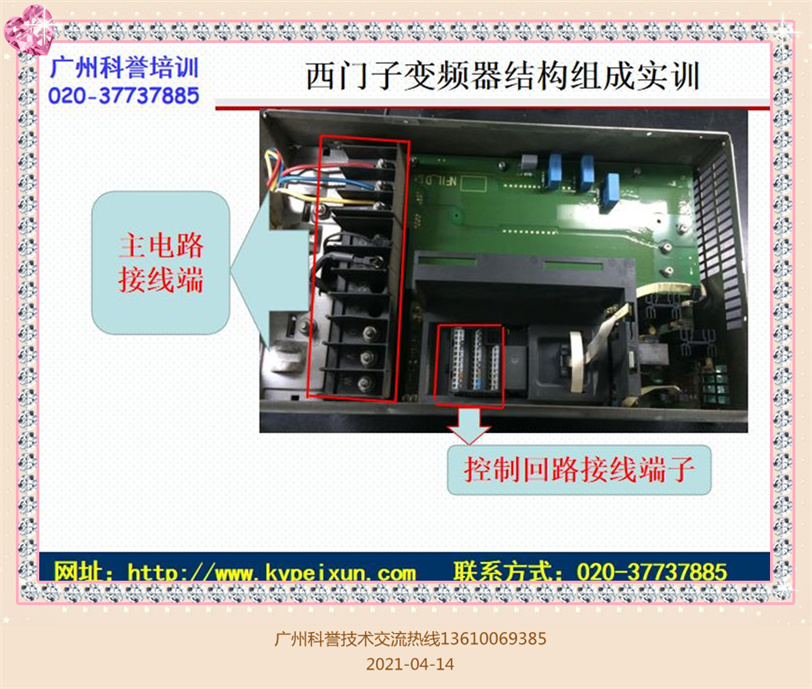

我們將西門子變頻器蓋板拆下，就可以看到變頻器的控制回路接線端子及主電路的接線端子咯，控制回路主要以數字量（開關量）接線、模擬量接線（0至10V電壓與4至20mA的電流）接線、通信類等幾大類接線端子，接線時我們根據現場功能需要參照西門子變頻器使用說明書中的各接線端子功能說明進行接線即可。

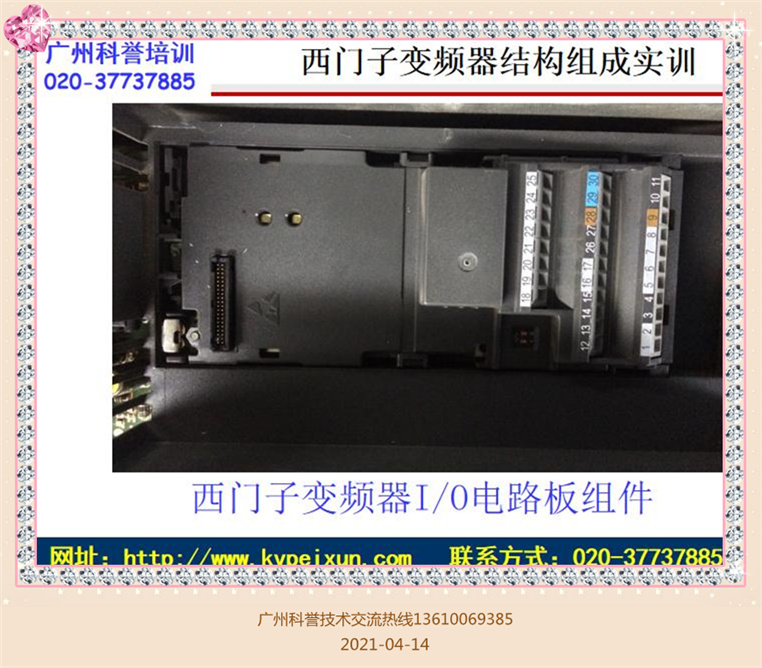

拆開西門子MM430變頻器的3塊蓋板后，我們就可以看到它內部結構組成的輪廓了！接下來科譽小編把內部的幾塊電路板及每塊電路板的功能逐個介紹。標有1至30個數碼接線端子的這塊板，成為I/O電路板，它的主要功能是接收按鈕開關或傳感器或上位機或操作面板發送過來的各種指令信號，并將這些指令信號轉化成主控制電路板中微處理能夠識別的電信號，供主控制電路板中微處理分析處理。

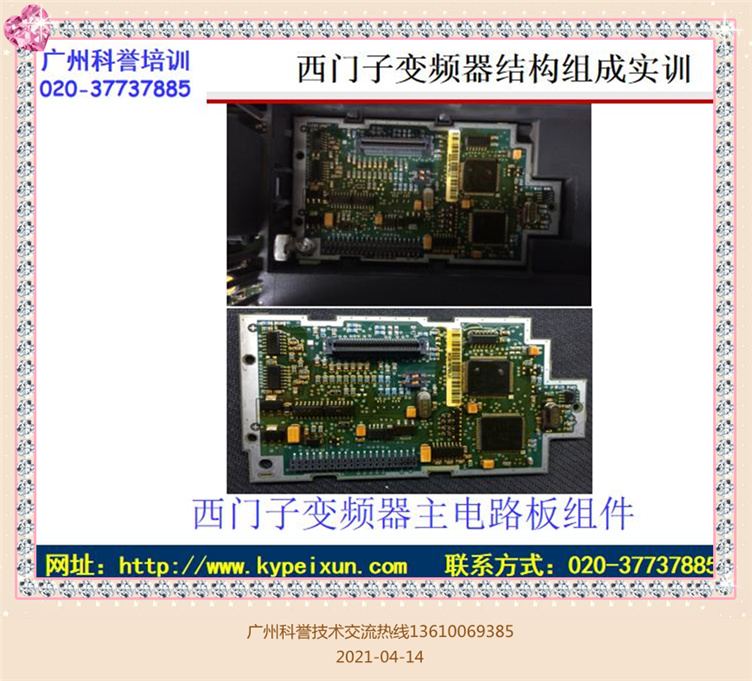

我們把I/O電路板拆下后，映入我們眼簾就是整臺變頻器最核心的板件：“變頻器微處理控制電路板”，這塊變頻器微處理控制電路板就是人們俗稱的主板啦！它的主要功能是接收I/O電路板發送過來的各種信息，并對這些信息作出分析，發出相應的指令給IGBT觸發電路，使西門變頻器中的六個大功率IGBT按照一定次序執行導通或關斷動作，同時并接受溫度檢測、過電壓檢測、過電流檢測等各種保護電路反饋回來的信息，時時對反饋信息作出處理。

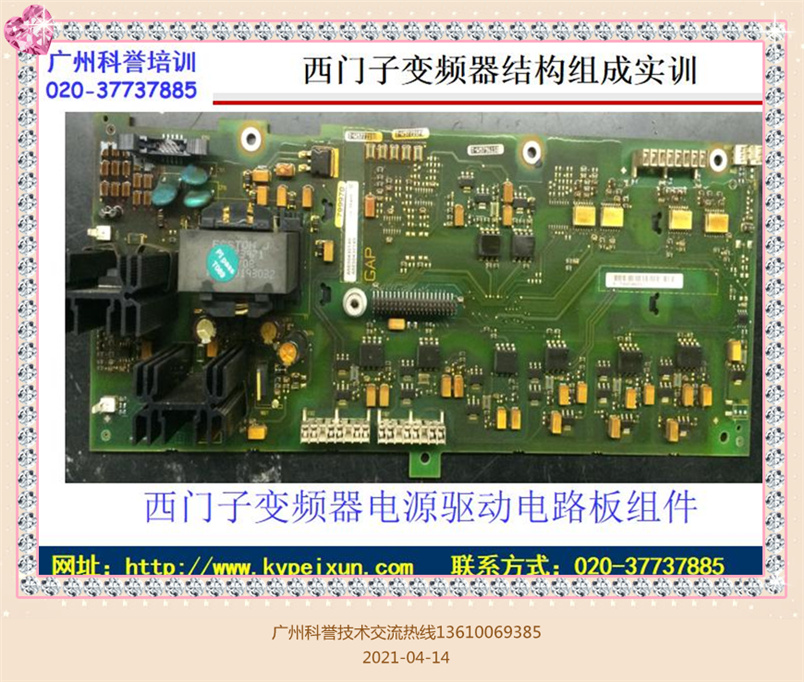

我們將西門子MM430變頻器的主電路板拆下，在它下方安裝的這塊板子，就是變頻器中故障較高的板子電源觸發及檢測電路板咯！這塊電路板的功能主要是將經過整流濾波后的530VDC直流電壓轉換成±5V、12V、18V、24V等不同等級的直流電壓，供變頻器中的各個單元電路使用。同時它還接受變頻器微處理控制電路板發送過來的六路驅動脈沖及一路制動脈沖信號，將微弱的電信號調理成電壓、電流足以順利驅動IGBT大功率管，使IGBT大功率管嚴格按照微處理器的指令執行導通或截止?fàn)顟B(tài)。廣州科譽工業電路板、變頻器第169期培訓近期將于2021年5月2日開新班，第170期將于6月6日開新班，要參加學習的朋友們請關注科譽發布信息，安排好時間前來學習，報名熱線020-37737885.

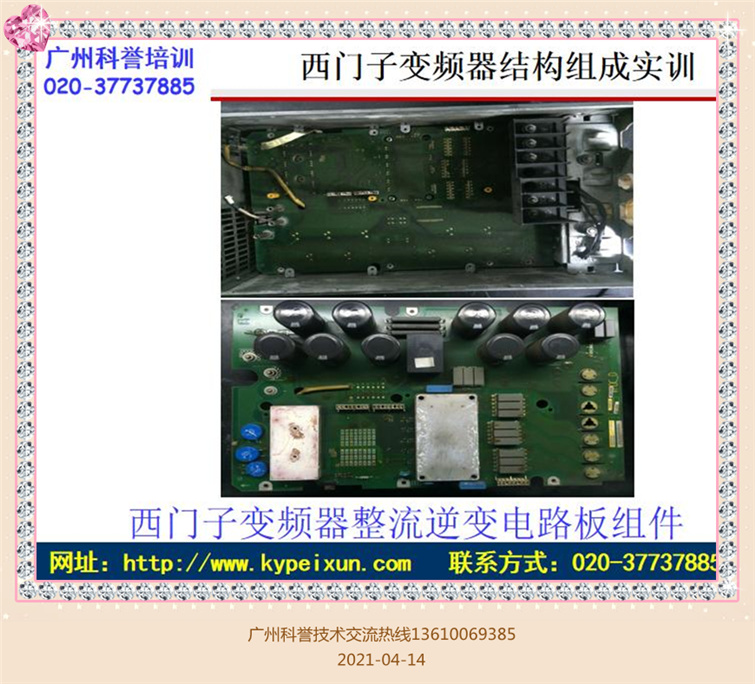

將電源驅動板緊固的幾枚螺釘拆下，取出電源驅動板后，就能看到西門子變頻器最大的一塊板子，這塊最大的電路就是整流濾波逆變電路板咯！這塊板子是整臺變頻器中最容易出故障的電路板！它的功能主要是講380VAC的交流電轉換成530VDC純正的直流電，并把530VDC的直流電傳輸給電源觸發板。
電源驅動板它還執行電源觸發板發送過來的六路驅動脈沖，按照一定的次序執行導通或截止，將530VDC的直流電壓逆變成電壓在0至380VAC之間可調、頻率在0至600HZ之間可調，完成電動機無極調速的功能。
上面廣州科譽的小編以西門子MM430-22KW變頻器為例，向朋友們介紹了它的內部結構組成及各塊電路板的簡要功能，朋友們有什么技術方面的問題可以加廣州科譽的值班微信13610069385進行技術交流。如果您想了解更多關于電路板、變頻器、觸摸屏、伺服驅動器、PLC等工控維修知識，您只要關注廣州科譽電子微信公眾號，就可以定期收到工控技術方面的文章咯！
