變頻器信號老受到干擾怎么辦？
2020-12-31
廣州科譽
1466
現場，變頻器的干擾出現得比較多，且比較嚴重，甚至導致控制系統無法投入使用，這一直是個很讓人頭痛的問題，今天小編就和大家聊聊要如何處理變頻器的干擾問題。
在大家平時工作，調試設備時，出現這些問題現象：變頻器干擾常見現象
1.換熱站變頻器一開，壓力變送器就亂跳；
2.用變頻器控制供水當中，壓變作為采集壓力的信號，壓變受變頻器干擾；
3.當變頻器啟動電機時，壓變信號不穩，跳動厲害；
4.壓變（4-20mA）在變頻器啟動后亂跳，而附近的一體化熱電阻（4- 20mA）卻不受影響，信號線都沒有屏蔽；
出現這些現象，都是由于受到了變頻器的干擾。
為什么變頻器會產生干擾呢？

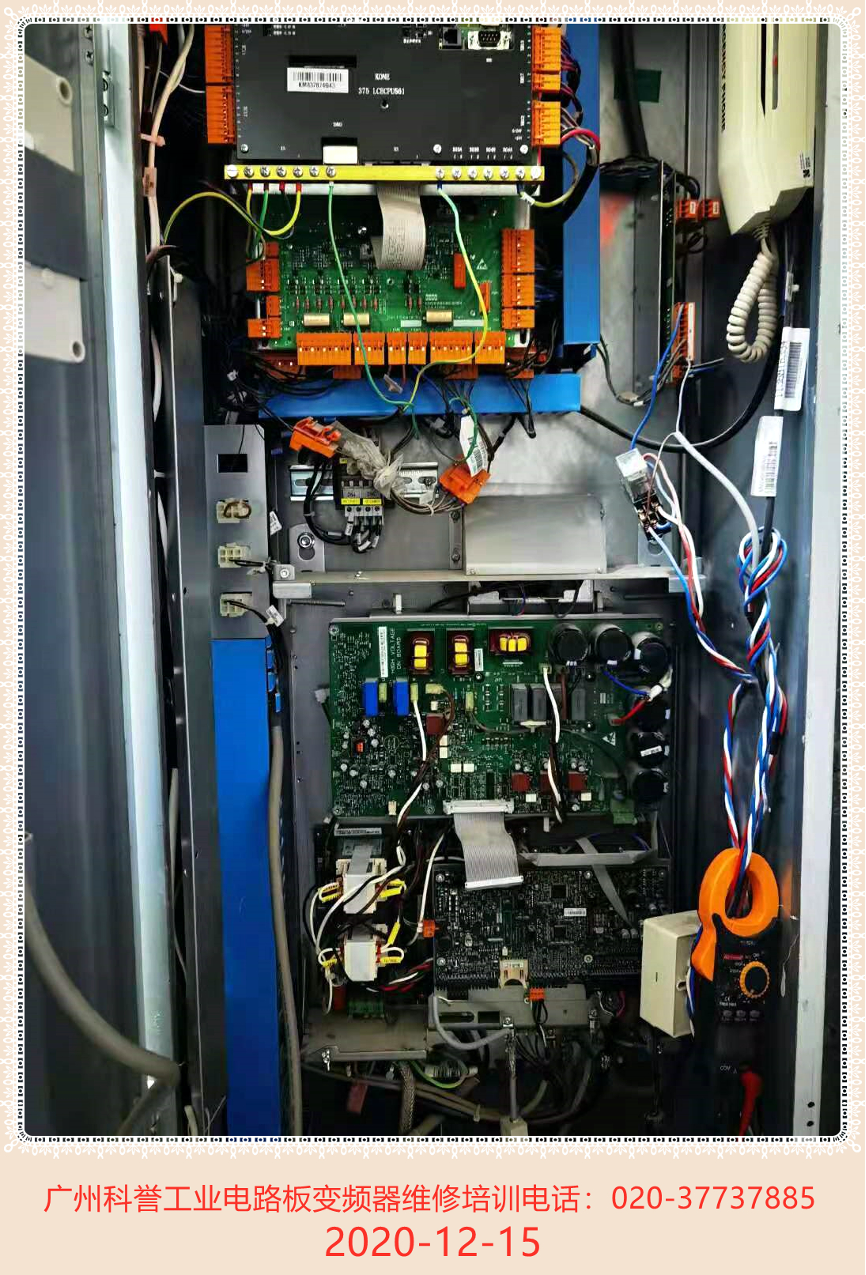

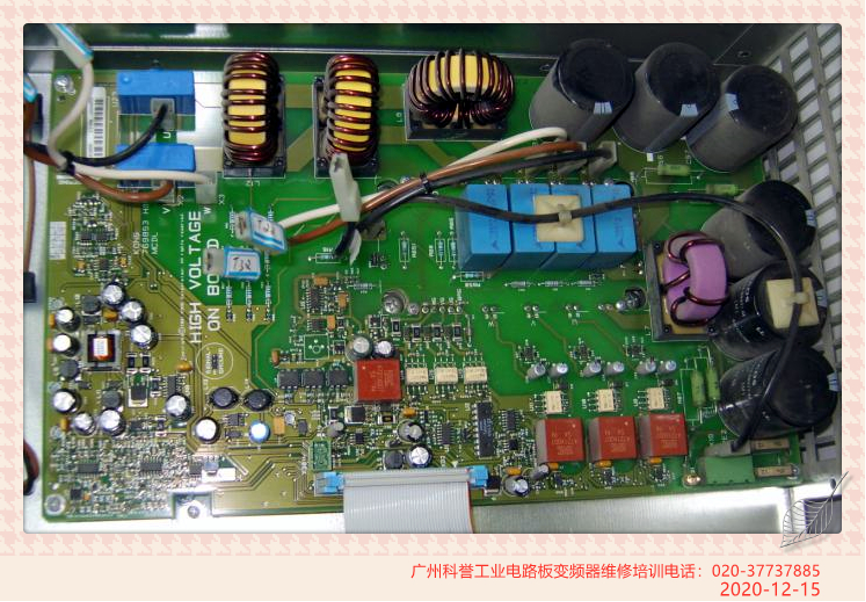

首先大家都知道變頻器是用來改變頻率的。變頻器包括整流電路和逆變電路，輸入的交流電經過整流電路和平波回路，轉換成直流電壓，再通過逆變器把直流電壓變換成不同寬度的脈沖電壓(稱為脈寬調制電壓，PWM)。用這個PWM電壓驅動電機，就可以起到調整電機力矩和速度的目的。
由于這種工作原理會導致以下三種電磁干擾：
1、 諧波干擾
整流電路會產生諧波電流，這種諧波電流在供電系統的阻抗上產生電壓降，導致電壓波型發生畸變，這種畸變的電壓對于許多儀表形成干擾，常見的電壓畸變是正弦波的頂部變平。諧波電流一定時，電壓畸變在弱電源的情況下更加嚴重，這種干擾的特征是會對使用同一個電網的設備形成干擾，而與設備與變頻器之間的距離無關。
2、 射頻傳導發射干擾
由于負載電壓為脈沖狀，因此變頻器從電網吸取電流也是脈沖狀，這種脈沖電流中包含了大量的高頻成分，形成射頻干擾，這種干擾的特征是會對使用同一個電網的儀表形成干擾，而與儀表與變頻器之間的距離無關
3、 射頻輻射干擾
射頻輻射干擾來自變頻器的輸入電纜和輸出電纜。變頻器的輸入輸出電纜上有射頻干擾電流時，由于電纜相當于天線，必然會產生電磁波輻射，產生輻射干擾。變頻器輸出電纜上傳輸?shù)腜WM電壓，同樣包含豐富的高頻的成分，會產生電磁波輻射，形成輻射干擾。輻射干擾的特征是，當其他電子設備靠近變頻器時，干擾現象變得嚴重。
如何解決干擾問題呢？
1. 對變頻器干擾處理方法
1、變頻器要采用單點接地，最好是短而粗的線進行接地；2、傳感器的信號線，采用雙絞屏蔽線，并將屏蔽層用電纜夾進行接地。
2、在傳感器的電源上加裝電源濾波器、濾波磁環，或者是隔離器等進行隔離。
3、對變頻器產生的諧波進行抑制處理，可選的濾波產品有：變頻器輸入濾波器、變頻器輸出濾波器、變頻器輸入電抗器、變頻器輸出電抗器等。在輸入電路內串入電抗器是抑制較低諧波電流的有效方法。
2. 此外，為防止變頻器干擾信號和控制回路，需要給控制器、儀表和工控機采用單獨的隔離電源進行供電。
其實在現場最簡單方法是：將儀表遠離變頻器！但是也不一定都能排除干擾，方法還是要一個個試的。
