首先我們先看下萬用表的各個部件及符號的意義：
萬用表主要分為兩部分：分別是表身和表筆，表筆很簡單，就兩根表筆，一根紅色的表筆和一根黑色的表筆；

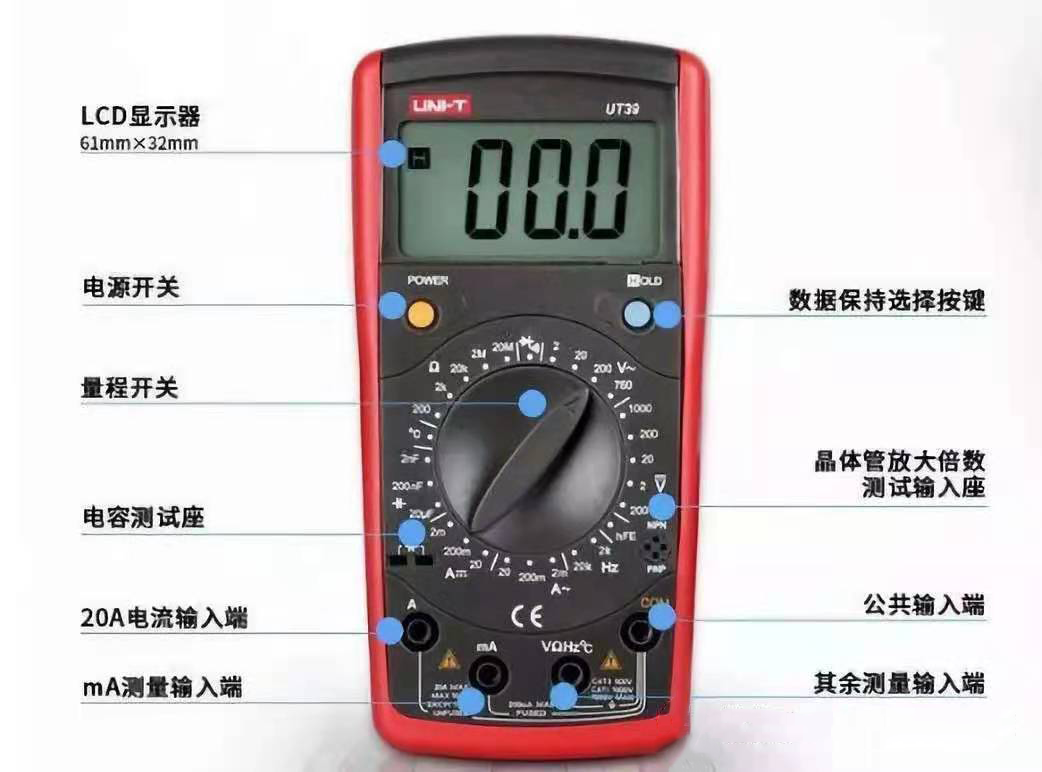

表身包括表頭即屏幕、轉換旋鈕、表筆插口。
表身最上面的就是顯示屏，可以顯示出我們測量出來的所有數值；
顯示屏下面是兩個按鈕，分別是數字保留按鈕和手動自動量程按鈕；

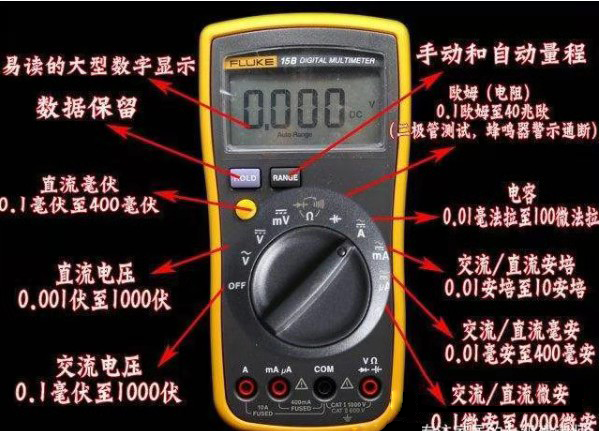

萬用表中間部分就是轉換旋鈕，用了轉換各種檔位，上面各個字符代表的意思分別是：從OFF檔開始，依次是交流電壓、直流電壓、直流電壓毫伏、Ω檔（電阻）和二極管測試、電容、交流/直流安培、交流/直流毫安、交流/直流微安；
萬用表表身最下面部分是表筆插口，從左到右共計四個插口，分別是電流安培（注意有電流通過時間要求）、電流毫安微安（也要注意電流通過時間的要求）、COM也叫公共端、電壓電阻二極管；其中COM孔插黑色的表筆，其余三個孔均插紅色的表筆；
另外大家注意，每款萬用表上面的標注方式都不相同，但是字符代表的意思都是一致的。
說完了萬用表的各個部分功能，再給大家介紹萬用表的使用方法：
?

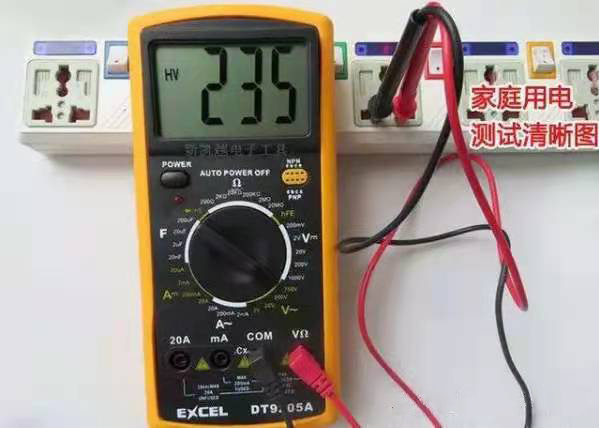

下面以最常用的測量電壓為例，來給大家介紹萬用表如何使用測量前把黑色的表筆插在COM孔，紅色的表筆插在VΩ孔即電壓電阻孔，打開萬用表，校零完成以后，把轉換旋鈕旋轉至電壓檔，上圖萬用表是750V檔；然后一只手捏住一支表筆，注意不要碰金屬部分，然后用兩只表筆分別接出待測電路的火線和零線，如上圖的插座，這時顯示屏上就會顯示出我們測量的數值，如上圖的電壓就是235V；萬用表的其它用法都跟測量電壓類似
?
萬用表上的符號意義和使用方法就講到這里，最后忠告大家：電很危險，不要盲目操作！
