變頻器電路板維修之晶閘管的好壞檢測
2020-12-10
廣州科譽
1303
晶閘管的好壞檢測

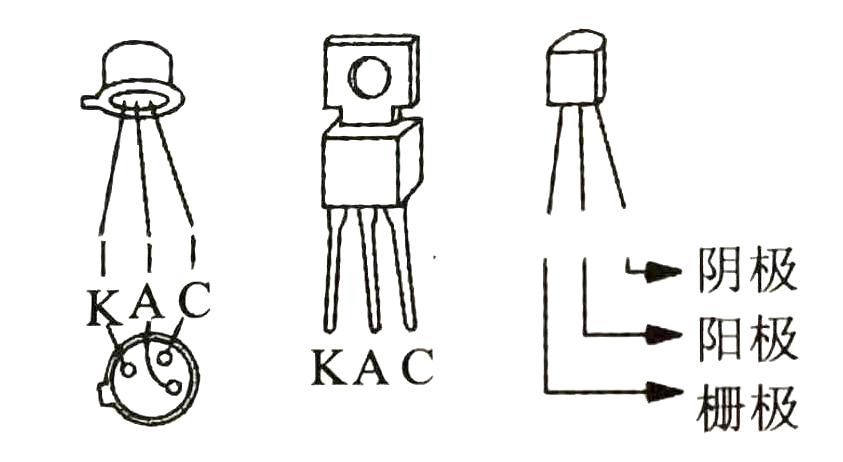

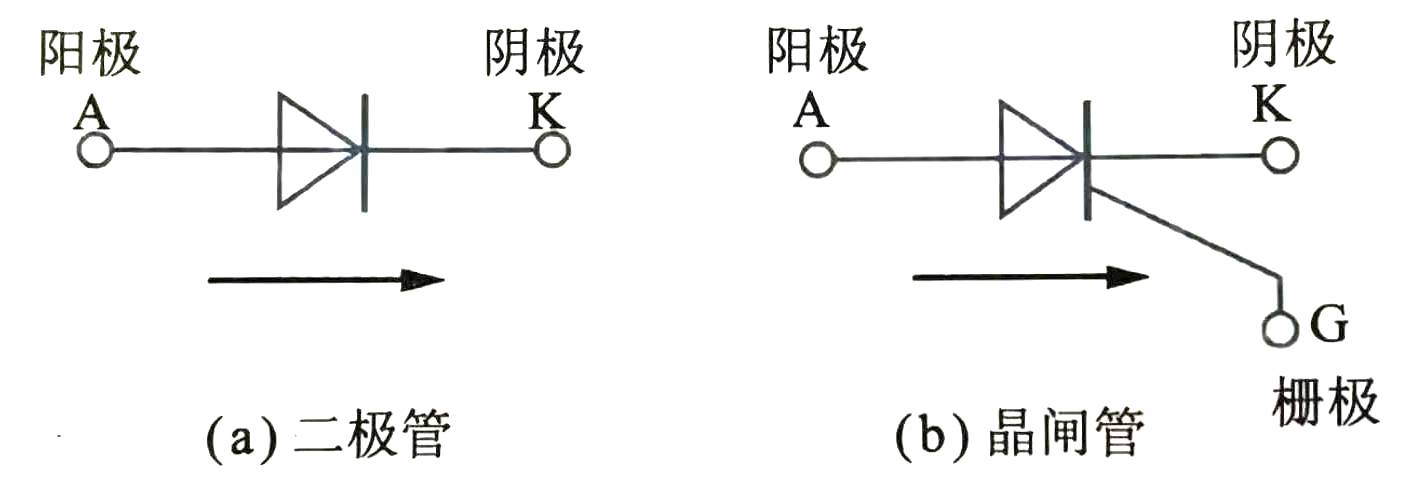

晶閘管與二極管的2個引腳相比多出了一個引腳，它們的符號也很相似，多出來的這個引腳被稱作整流柵（來控制陰極、陽極之間的導通時機）。

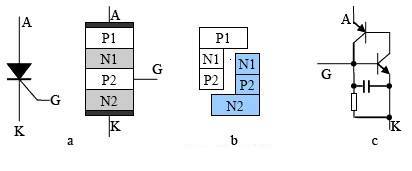

那首先我們需要知道晶閘管的工作原理，晶閘管是一種4層PNPN型半導體，內部有3組PN結結構。
由此原理基礎上，我們先去對其三個引腳進行極性的判斷。根據普通晶閘管的結構可知，其門極G與陰極K極之間為一個PN結，具有單向?qū)щ娞匦裕枠OA與門極之間有兩個反極性串聯的PN結。
那接下來我們可以采用指針表對其進行測量。
首先撥到R*1Ω檔，分別測量三引角之間阻值，正向、反向兩次測試出阻值都為無窮大，則引腳則為陽極（A）。接下來測量剩余兩個引腳，假設用黑表筆測量陰極，紅表筆測量控制極，測量的電阻值較大；再將紅黑表筆反一下測量，得到電阻較小，則這次黑表筆測量的引腳為柵極（G），紅表筆測量的引腳為陰極（K）。
弄清楚了引腳的極性，那我們?nèi)绾闻袛嗑чl管的好壞呢？是否能夠正常導通或者關閉？
首先撥到R*1Ω檔，黑表筆連接陽極，紅表筆連接陰極，此時如果電阻為無窮大，可以用鑷子對陽極與控制極進行觸發，萬用表指針有所偏轉，則說明晶閘管是好的。如果正、反向電阻值為零或阻值較小，則說明晶閘管內部擊穿短路或漏電。
測量門極與陰極之間的正、反向電阻值，正常時應有類似二極管的正、反向電阻值（實際測量結果較普通二極管的正、反向電阻值小一些），即正向電阻值較小（小于2 kΩ），反向電阻值較大（大于80 kΩ）。若兩次測量的電阻值均很大或均很小，則說明該晶閘管控制極、陰極之間開路或短路。若正、反電阻值均相等或接近，則說明該晶閘管已失效，其控制極、陰極間PN結已失去單向?qū)щ娮饔谩?/p>
測量陽極與門極之間的正、反向電阻，正常時兩個阻值均應為幾百千歐姆（kΩ）或無窮大，若出現正、反向電阻值不一樣（有類似二極管的單向?qū)щ姡?，則是控制極與陽極之間反向串聯的兩個PN結中的一個已擊穿短路。
具體操作可以到b站觀看：https://www.bilibili.com/video/BV1ff4y1i7be#reply3800608895
