觸發器
觸發器是同步的雙穩態器件。在這種情況下，術語“同步”的意思是輸出狀態的變化只發生在觸發輸入稱為時鐘的一個特定的點處(前沿或后沿)，時鐘被指定為控制輸入C；也就是說，輸出變化的出現與時鐘同步。觸發器對時鐘邊沿敏感，而門控鎖存器是對電平敏感。

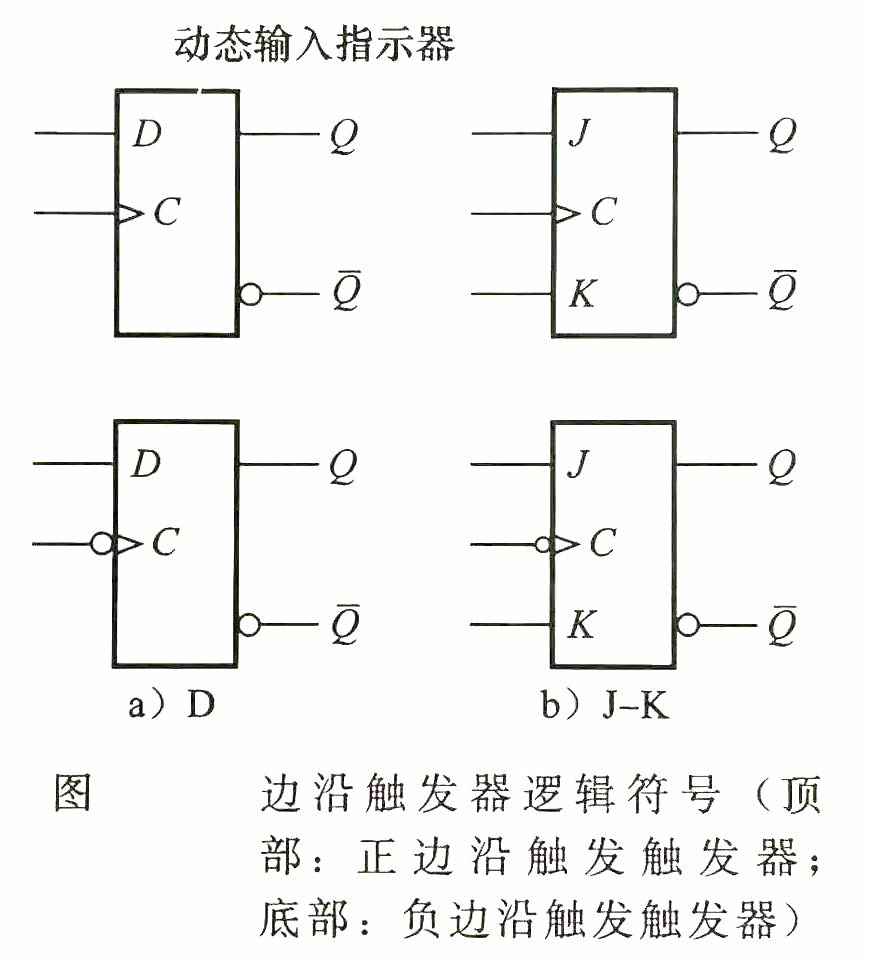

邊沿觸發器的狀態改變僅出現在時鐘脈沖的正邊沿(上升沿)或者負邊沿(下降沿)上，并且只有在時鐘的這個轉換瞬間才對它的輸入做出響應。本節介紹兩種類型的邊沿觸發器: D和J-K觸發器。這些觸發器的邏輯符號如圖所示，注意每一種類型都可以是正邊沿觸發的(在C輸入上沒有小圓圈)或者是負邊沿觸發的(在C輸入上有小圓圈)觸發器，通過邏輯符號識別邊沿觸發的關鍵是框內時鐘輸入(C)上的小三角，這個小三角稱為動態輸入指示器。動態輸入指示器表示觸發器的狀態改變僅發生在時鐘脈沖的邊沿。
一、邊沿觸發的D觸發器
D觸發器的D輸入端稱為同步輸入，因?yàn)檩斎氲臄?shù)據只在觸發器的時鐘脈沖邊沿上傳送到觸發器的輸出。當D端為高電平時，Q輸出會在時鐘脈沖的邊沿到來時變?yōu)楦唠娖?，觸發器被置位;當D為低電平時，Q輸出會在時鐘脈沖的邊沿到來時變?yōu)榈碗娖?，觸發器被復位。

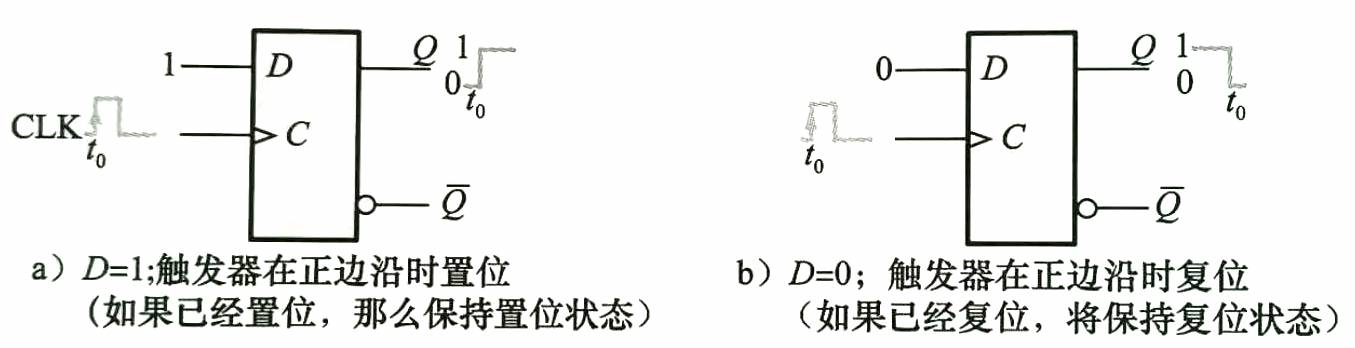

正邊沿觸發的D觸發器的基本工作原理如圖所示，并且表中給出了這種觸發器的真值表，記住，觸發器的狀態只能在時間脈沖的邊沿到來時才可以改變。D輸入可以在時鐘輸入為高電平或者低電平的任意時間(除了在時鐘脈沖觸發轉換時的非常小的間隔外)進行改變，而不影響輸出。只要記住僅在時鐘的觸發沿上Q跟隨D的變化而變化，即D觸發器的輸出Q被假定為在時鐘的觸發沿上D輸入的狀態。
輸入 | 輸出 | 注釋 | ||
D | CLK | Q | Q’ | |
1 | ↑ | 1 | 0 | 置位（存1） |
0 | ↑ | 0 | 1 | 復位（存0） |
除時鐘脈沖的正邊沿為觸發沿外，負邊沿觸發的D觸發器的操作以及真值表和正邊沿觸發的D觸發器相同。
二、邊沿觸發的J-K觸發器
J-K 觸發器的J和K輸入是同步輸入，因?yàn)檫@些輸入上的數據只有在時鐘脈沖觸發沿上才能被傳送到觸發器的輸出。當J是高電平、K是低電平時，Q輸出會在時鐘脈沖觸發沿上變?yōu)楦唠娖剑|發器置位。當J是低電平、K是高電平時，Q輸出會在時鐘脈沖觸發沿上變?yōu)榈碗娖?，觸發器復位。當J和K均為低電平時，輸出將會維持原來的狀態。當J和K均為高電平時，觸發器將會在時鐘脈沖觸發沿上改變原來的狀態，這稱為翻轉(或計數)模式。在翻轉(計數)模式，J-K 觸發器在每個時鐘脈沖到來時都會改變狀態。

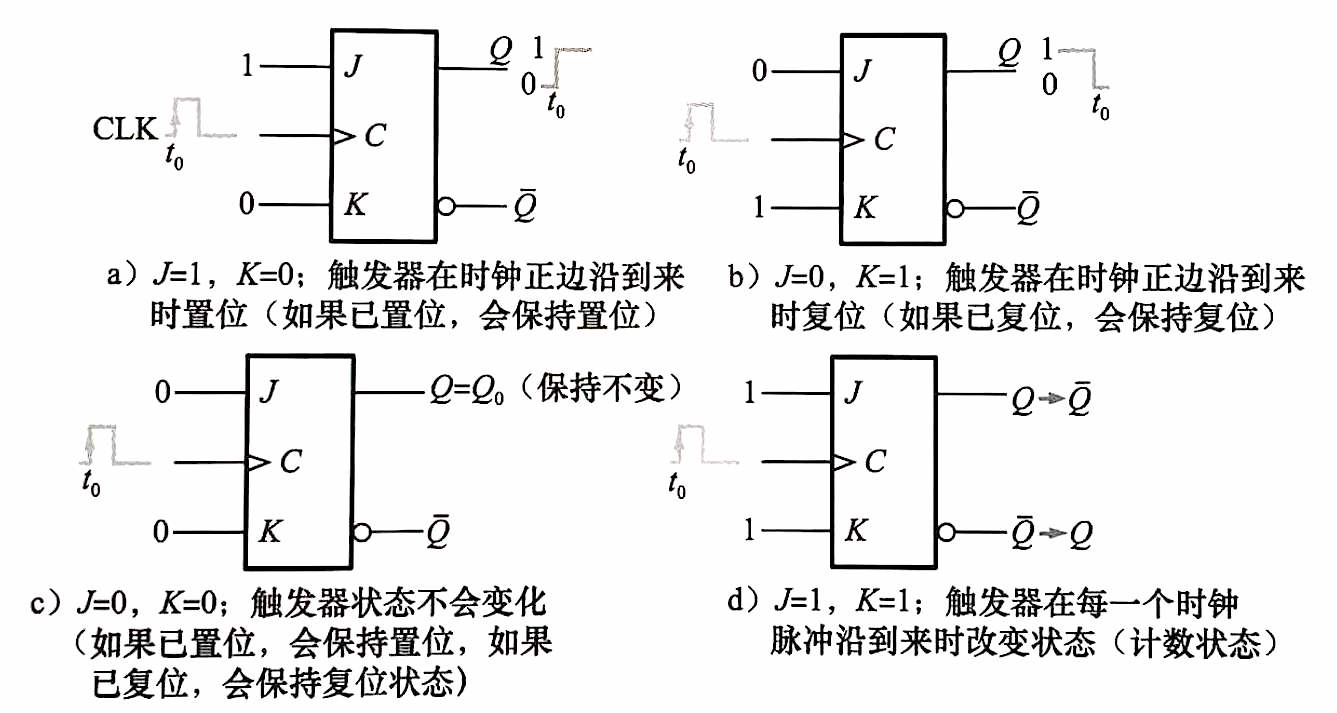

下圖舉例說明了正邊沿觸發的觸發器的基本操作，表為這種類型觸發器的真值表。記住:觸發器只有在時鐘脈沖觸發沿上才會改變狀態。J和K輸入可以在時鐘輸入為高電平或者低電平的任意時間(除了在時鐘脈沖觸發轉換時的非常小的間隔外)進行改變，而不影響輸出。
輸入 | 輸出 | 注釋 | |||
J | K | CLK | Q | Q’ | |
0 | 0 | ↑ | Q0 | Q0’ | 不變 |
0 | 1 | ↑ | 0 | 1 | 復位 |
1 | 0 | ↑ | 1 | 0 | 置位 |
1 | 1 | ↑ | Q0’ | Q0 | 翻轉（計數） |
除了觸發邊沿為時鐘脈沖的下降沿外，負邊沿觸發的J-K觸發器的操作和真值表與正邊沿觸發的J-K觸發器的操作相同。
