或非門運算
2020-11-27
廣州科譽
5340
或非門運算
和與非門一樣，或非門作為一個通用門是應用最普遍的邏輯器件，也即是說，它可以通過組合來完成與、或及反相運算。

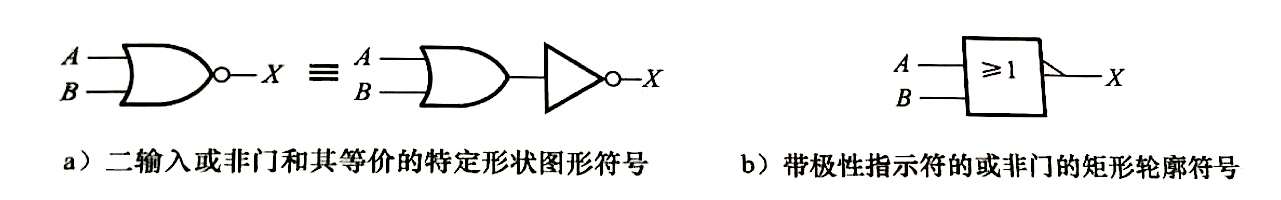

術語NOR (或非)是NOT-OR的縮寫，指的是具有反相輸出的或運算。圖a給出了二輸入或非門和其等價的或門后面加反相的標準邏輯符號，圖b 給出了矩形輪席符號。
對于或非門而言，當任意一個輸入為高電平時，輸出就為低電平:只有當所有的輸入都為低電平時，輸出才會高電平。上圖給出了一個二輸入或非門的具體情況，輸入分別用A和B表示，輸出用X表示，運算可以描述如下:
對于二輸入或非門而言，若輸入A與B有一個為高電平，或者兩個都為高電平，則輸出就為低電平;只有當輸入A和B都是低電平時，輸出才是高電平。
這個運算結果的輸出電平與或門運算結果恰好相反，也就是說或非門與或門的區別只在于其輸出恰好相反。在或非門中，低電平輸出是有效輸出電平，用輸出端上的小圓圈表示。

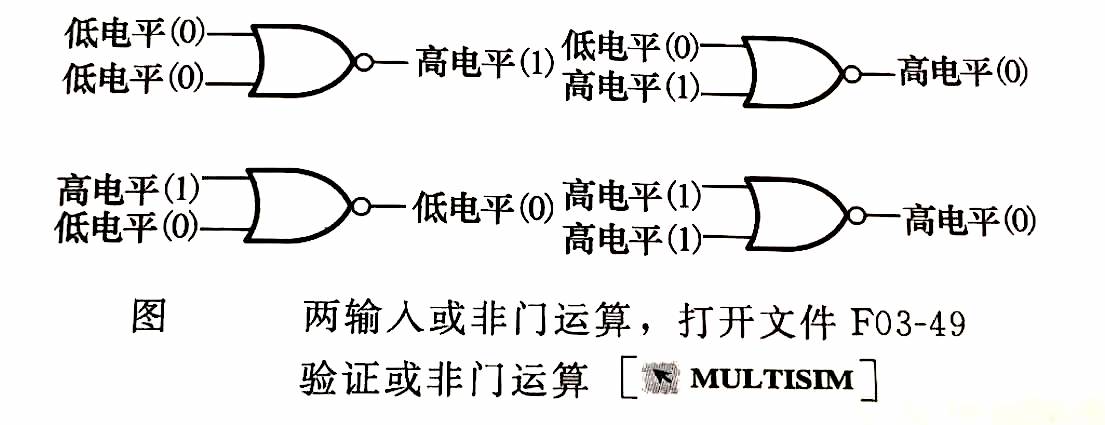

圖中舉例說明了對于兩輸入的所有四種可能組合所對應的或非門運算，表是二輸入或非門的真值表。
輸入 | 輸出 | |
A | B | X |
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 0 |
