或門可以組合起來形成任意的邏輯函數的一種基本邏輯，或門可以有兩個或多個輸入，所實現的運算稱為邏輯加法。

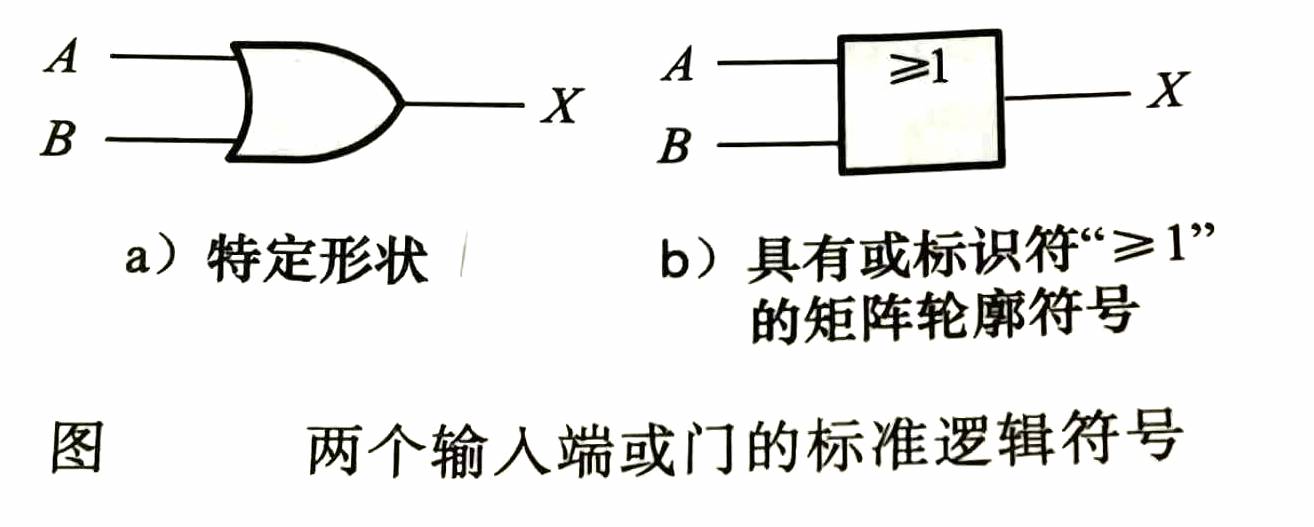

或門由兩個或多個輸入和一個輸出構成，圖中給出了具有兩個輸入端的或門的標準邏輯符號，或門可以有兩個以上的輸入。盡管這里給出了特定形狀圖形符號和矩形輪廓符號，但是在本節中，使用的是特定形狀圖形符號來表示或門。
一．或門運算
只要輸入端有一個為高電平，或門輸出就為高電平；當所有的輸入都為低電平時，輸出才為低電平。因此，或門可以通過觀察輸出是高電平，從而判斷輸入一定有一個或多個輸入為高電平的情況。圖中的兩輸入或門中，兩個輸入變量分別用A和B標識，輸出用X標識，或門的運算可以描述如下:
對于二輸入或門，只要輸入變量A與B中有一個是高電平，輸出X就是高電平;只有當輸入變量A與B都為低電平時，輸出變量X才是低電平。
高電平是或門的有效輸出電平。
二．或門真值表
兩輸入或門的運算可以用表中的真值表描述。
輸入 | 輸出 | |
A | B | X |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
這個真值表可以擴展成具有任意輸入個數或門的真值表，但不管有多少個輸入變量，只要其中有一個輸入變量是高電平，那么輸出變量一定是高電平。
