與門-2
2020-11-19
廣州科譽
1461
與門
具有脈沖波形輸入的運算
在大多數應用中，輸入波形往往不是固定的電平，而是在邏輯高電平和低電平之間頻繁變化的電壓波形?，F(xiàn)在看看具有脈沖波形輸入的與門的運算，需牢記的是不管輸入是恒定的電平還是不斷變化的電平，與門輸出總是遵循真值表列出的規則。

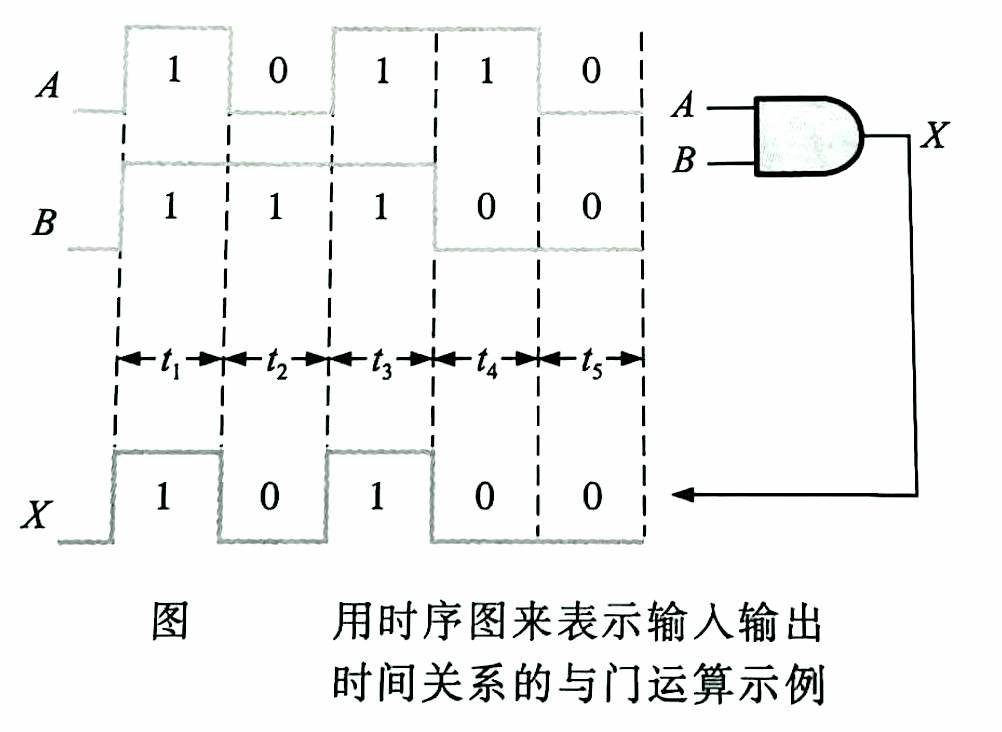

通過觀察輸入之間的相互關系確定在任意給定時間的輸出，來說明與門的波形運算。在圖中，在時間間隔t1上，輸入A與B都是高電平(1)，因此，在這個時間段上，輸出X也為高電平(1)。 在時間間隔t2上，輸入A是低電平(0)，輸入B是高電平(1)，故輸出是低電平(0)。 在時間間隔t3上，兩個輸入又同時為高電平(1)， 因此，輸出為高電平(1)。在時間間隔t4上，輸入A是高電平(1)， 輸入B是低電平(0)， 故輸出是低電平(0)。 最后，在時間間隔t5上，輸入A是低電平(0), 輸入B是低電平(0)， 故輸出為低電平(0)。正如所知，表示輸入輸出波形的關系時間圖形叫做時序圖。
那與門的邏輯表達式是如何的呢？
對于二輸入與門的運算可以用下面的形式來描述:如果一個輸入變量為A,另一個輸入變量為B，輸出變量為x，那么布爾表達式為
X= AB

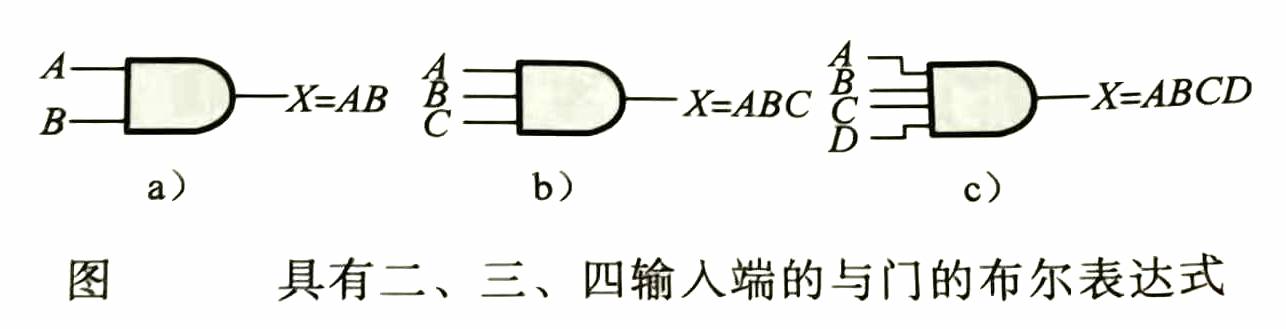

圖a給出了具有兩個輸入變量和一個輸出變量的與門的邏輯符號，同時給出了輸出的表達式。
若要將與門的表達式擴展成多輸入變量的表達式，只需對每個輸入變量簡單地用新的字母來表示即可。例如，三輸入的與門函數，可以表示為X=ABC，其中A、B、C是輸入變量。四輸入的與門函數表達式為x= ABCD，依此類推。圖3-b與圖c分別表示了具有三輸入與四輸入變量的與門。
可以利用輸出的邏輯表達式求與門運算的結果。例如，每個輸入變量要么是0，要么是1，代入表達式x=AB,得到對應的輸出，參考上節與門的真值表。從求值過程可以看出，只有當輸入全為1時，與門的輸出才能為1。對于多個不同的輸入變量，也可以類似地分析。
