反相器（非門電路）-1
2020-11-13
廣州科譽
7124
反相器（非門電路）
反相器(非門電路)執行的運算稱為反相運算或取反運算，它把一種邏輯電平轉換為與之相反的電平。就位操作來說，它將1變?yōu)?，將0變?yōu)?。

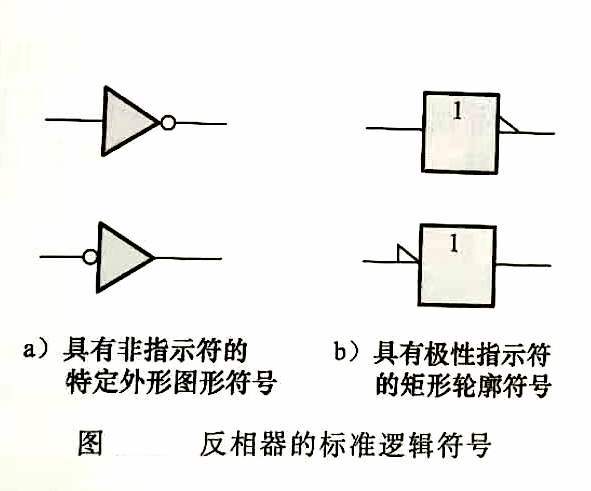

圖中給出了反相器的標準邏輯符號，圖a給出了特定外形圖形符號，圖b給出了矩陣輪廓圖形符號。在本節中，-般使用特定外形圖形符號。因為在許多工業出版物上矩陣輪廓符號也常見。
1.非與極性指示符
如圖a所示，非指示符是一個小圓圈， 當它出現在任何邏輯器件的輸入或者輸出位置上，表示反相或者取反的意思。通常情況下，邏輯器件的輸入端在其左邊，而輸出端在右邊。當圓圈在輸入位置上時， 它表示0電平輸入是有效輸入狀態，這個輸入也叫做低電平有效輸入;當圓圈在輸出位置上時，它表示0電平是有效輸出狀態，也稱為低電平有效輸出。若邏輯器件上沒有這個圓圈，則表示1是有效的狀態，在這種情況下，輸入輸出均是高電平有效。
極性或者電平指示符是一個三角形(D)，當它出現在邏輯器件上的輸入或者輸出位置上時，表示反相，如圖b所示。當它出現在輸入位置時，則表示低電平是有效的輸入狀態;當它出現在輸出位置上時，則表示低電平是有效的輸出狀態。
無論是小圓圈還是三角形都可以用在特定形狀圖形符號和矩形輪廓符號上。圖a指出的是以后后面主要使用的反相器符號。注意，反相或者極性指示符不同的放置位置不會影響到反相器的運算。
現在，大家把反相器的符號弄明白了嗎？廣州科譽還有更多的電子電路、變頻器電路板維修等方面的小知識，如果您想系統的、深入的學習工業電路板維修方法時，您可以參加廣州科譽工業電路板維修技術培訓，近期將在2020年12月6日開班。一次交費學會為止，學習時間不限，如果您有興趣請致電020-37737885聯系吧。
