可控硅整流器在怎樣的電路中工作
2020-08-18
廣州科譽
1009

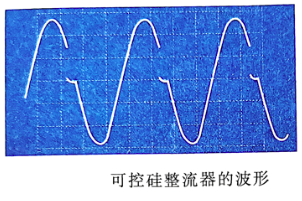

二極管與可控硅整流器都具有將交流轉換為直流的功能，兩者的區別在于： 二極管只能整流，可控硅整流器可在整流的同時進行相位控制?？煽毓枵髌髌洳ㄐ稳鐖D
1.相位控制整流電路(交流→直流)
在將交流轉換為直流的同時，控制作為輸出的直流電壓的電路，被應用于恒電壓恒電流整流裝置、直流電機控制裝置、激磁裝置、蓄電池充電等裝置中。調節柵極觸發脈沖就可以控制相位。
2.交流相位控制電路(交流→交流)
交流相位控制電路是利用柵極的控制功能,將輸入交流以另一種交流形式取出的電路。此電路被用于調光裝置、交流電壓調節裝置、交流電機的控制機構等中。優點是用較小的信號電流就可以調節較大的電壓或電流，作為無接觸開關使用。
3.倒相器電路(直流→交流)
倒相器電路與一般的整流電路相反，是種將直流轉換成交流的高精密穩壓電源電路，常用于電力機車的交流電源裝置，變電站的交直流轉換裝置、緊急用電源裝置中。
4.直流斬波電路(直流→直流)
直流斬波電路又稱為直流-直流變頻器，用在控制直流輸出電壓的裝置中。在直流電機的控制、直流發電機的激磁、閃爍器等中使用，利用其柵極控制功能，通過改變接通與切斷時間的比例來調節輸出電壓。
圖中給出了它們的輸出波形
想知道更多關于變頻器電路板維修方面的小知識，關注微信公眾號：廣州科譽電子。最近一期變頻器電路板維修課程將于2020年9月6日開班，上午九點進入試聽課環節，歡迎大家前來體驗，免費名額限10人，名額有限，有興趣的朋友趕緊來報名吧?。。?bào)名電話：020-37737885 / 13610069385，微信：ss13660337697。
