可控硅整流器的開關作用
2020-08-17
廣州科譽科譽
1260
準備好1個可控硅與2臺萬用表，簡單地就可以驗證可控硅整流器導通的現象，可控硅外觀上是與晶體管非常相像的器件,主要用來發揮其開關作用。

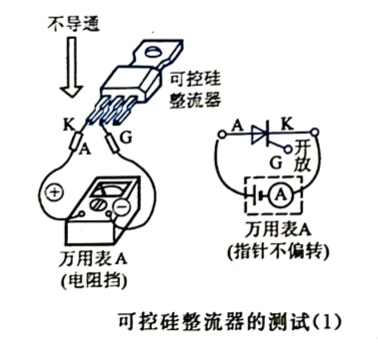

首先，將萬用表的探針接到可控硅的陽極-陰極上時指針不會偏轉。萬用表置為電阻擋時電流會從負極流向正極，所以將陽極接到負探針、陰極接到正探針上。

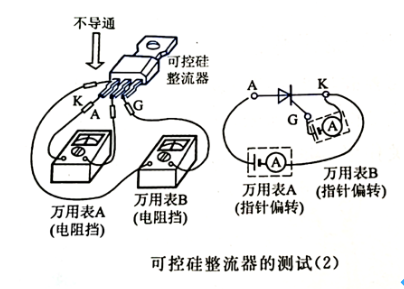

接下來,在上述狀態下使用另一臺萬用表,將柵極接萬用表的負極探針、陰極接到正極探針上，則可控硅馬上就導通，陽極-陰極之間產生電流。此時，即使斷開圖中萬用表B的探針，可控硅仍然保持導通(萬用表A的指針維持原樣)。
進行此實驗時，如果將萬用表A的旋轉選擇開關置于“X 1000”的大電阻測試擋上，則有可能在斷開萬用表B的同時，萬用表A的指針也返回零位。這表明，陽極-陰極之間即使已導通，如果其電流沒有達到一定的強度，導通狀態也會被解除,因此萬用表A的測試范圍設在“X10"以下為宜。
綜上所述,通過對可控硅柵極接通電流(柵極觸發脈沖)可以使陽極-陰極導通。我們將此導通稱為接通(turn-on),將解除此導通稱為斷開(turn-off)。
為使導通斷開，必須切斷陽極-陰極之間的電流或加載反向的電流。
可控硅整流器之所以能作為開關器件發揮作用，是基于以上的工作原理。廣州科譽電子提醒您，在不耐熱、不耐過電壓這點上與晶體管是共通的，使用時必須仔細辨認引腳。
